5.4.8　ISDNによる回線バックアップ

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図
(3)　構成定義情報例

(1)　設定内容の概要

本装置対向でSerial回線接続している経路をISDN(BRI)回線で物理ポートバックアップする場合の例を示します。

(2)　構成図

［構成図］

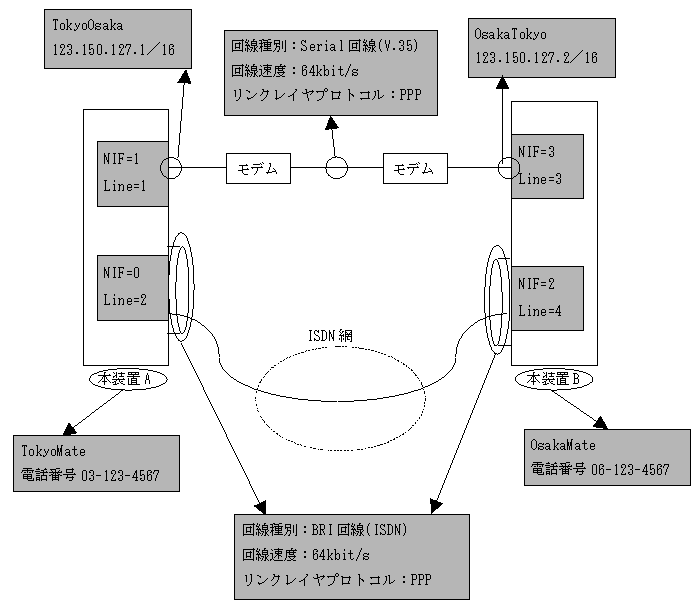

図5-21　構成図

[図データ]

(3)　構成定義情報例

［コマンドによる設定］

＜本装置A＞
 1    (config)# bod TokyoBod links 2
      [bod TokyoBod]
 2    (config)# resource_bod
      [bod TokyoBod]
 3    (config)# exit
 4    (config)# line TokyoOsaka serial 1/1
      [line TokyoOsaka]
 5    (config)# ppp bod TokyoBod
      [line TokyoOsaka]
 6    (config)# exit
 7    (config)# line Tokyo briisdn 0/2 phone_number 031234567
      [line Tokyo]
 8    (config)# isdn_ppp OsakaMate
      [isdn-ppp OsakaMate]
 9    (config)# phone_number1 061234567
      [isdn-ppp OsakaMate]
10    (config)# bod TokyoBod
      [isdn-ppp OsakaMate]
11    (config)# exit
      [line Tokyo]
12    (config)# exit
13    (config)# group TokyoGroup TokyoOsaka OsakaMate
      [group TokyoGroup]
14    (config)# ip destination_ip_address 123.150.127.2
      [group TokyoGroup]
15    (config)# ip 123.150.127.1 mask 255.255.0.0
      [group TokyoGroup]
16    (config)# ip connect_type point
      [group TokyoGroup]
17    (config)# exit

表5-47　本装置Aの構成定義情報解説

解説番号 解説
1〜3 バンドル内回線数2のBod情報TokyoBodを定義します。
4 NIF番号1，Line番号1に回線名TokyoOsakaのWAN serial回線を定義します。
なお，V.35／V.24／X.21の種別は，NIFボードにケーブルが接続されていれば自動判別しますので，構成情報での指定は不要です。
また，モデム接続（本装置がDTE側）の場合は，モデムから供給されたクロックで通信を行いますので，回線速度の指定は不要です。
5，6 回線名TokyoOsakaの回線にリンクレイヤプロトコルPPPを指定します。
なお，Bod情報(専用線時)はPPP情報で指定します。
7 NIF番号0，Line番号2に回線名TokyoのWAN briisdn回線，電話番号03-123-4567を定義します。
8〜12 Tokyo回線を利用してTokyoBodのBOD条件でオーバーロード接続する電話番号06-123-4567の通信相手OsakaMateを定義します。
13 TokyoOsakaとOsakaMateをTokyoGroupに収容します。
14〜17 TokyoGroupにIPアドレス123.150.127.1，サブネットマスク255.255.0.0，接続先IPアドレス123.150.127.2，IPインタフェースタイプ＝ポイントを定義します。

＜本装置B＞
 1    (config)# bod OsakaBod links 2
      [bod OsakaBod]
 2    (config)# resource_bod
      [bod TokyoBod]
 3    (config)# exit
 4    (config)# line OsakaTokyo serial 3/3
      [line OsakaTokyo]
 5    (config)# ppp bod OsakaBod
      [line OsakaTokyo]
 6    (config)# exit
 7    (config)# line Osaka briisdn 2/4 phone_number 061234567
      [line Osaka]
 8    (config)# isdn_ppp TokyoMate
      [isdn-ppp TokyoMate]
 9    (config)# phone_number1 031234567
      [isdn-ppp TokyoMate]
10    (config)# bod OsakaBod
      [isdn-ppp TokyoMate]
11    (config)# exit
      [line Osaka]
12    (config)# exit
13    (config)# group OsakaGroup OsakaTokyo TokyoMate
      [group OsakaGroup]
14    (config)# ip destination_ip_address 123.150.127.1
      [group OsakaGroup]
15    (config)# ip 123.150.127.2 mask 255.255.0.0
      [group OsakaGroup]
16    (config)# ip connect_type point
      [group OsakaGroup]
17    (config)# exit

表5-48　本装置Bの構成定義情報解説

解説番号 解説
1〜3 バンドル内回線数2のBod情報OsakaBodを定義します。
4 NIF番号3，Line番号3に回線名OsakaTokyoのWAN serial回線を定義します。
なお，V.35／V.24／X.21の種別は，NIFボードにケーブルが接続されていれば自動判別しますので，構成情報での指定は不要です。
また，モデム接続（本装置がDTE側）の場合は，モデムから供給されたクロックで通信を行いますので，回線速度の指定は不要です。
5，6 回線名OsakaTokyoの回線にリンクレイヤプロトコルPPPを指定します。
なお，Bod情報(専用線時)はPPP情報で指定します。
7 NIF番号2，Line番号4に回線名OsakaのWAN briisdn回線，電話番号06-123-4567を定義します。
8〜12 Osaka回線を利用してOsakaBodのBOD条件でオーバーロード接続する電話番号03-123-4567の通信相手TokyoMateを定義します。
13 回線名OsakaTokyoとTokyoMateをOsakaGroupに収容します。
14〜17 OsakaGroupにIPアドレス123.150.127.2，サブネットマスク255.255.0.0，接続先IPアドレス123.150.127.1， IPインタフェースタイプ＝ポイントを定義します。

［構成定義情報の表示］

＜本装置A＞
line TokyoOsaka serial 1/1
  ppp bod TokyoBod
!
line Tokyo briisdn 0/2 phone_number 031234567
  isdn_ppp OsakaMate
    phone_number1 061234567
    bod TokyoBod
!
group TokyoGroup TokyoOsaka OsakaMate
  ip destination_ip_address 123.150.127.2
  ip 123.150.127.1 mask 255.255.0.0
  ip connect_type point
!
bod TokyoBod links 2
  resource_bod

＜本装置B＞
line OsakaTokyo serial 3/3
  ppp bod OsakaBod
!
line Osaka briisdn 2/4 phone_number 061234567
  isdn_ppp TokyoMate
    phone_number1 031234567
    bod OsakaBod
!
group OsakaGroup OsakaTokyo TokyoMate
  ip destination_ip_address 123.150.127.1
  ip 123.150.127.2 mask 255.255.0.0
  ip connect_type point
!
bod OsakaBod links 2
  resource_bod
