構成定義ガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図
- (3) 構成定義情報例
(1) 設定内容の概要
本装置対向でSerial回線とISDN(BRI)回線でBOD接続している経路をISDN回線(BRI-ISDN回線)でバックアップする場合の例を示します。
(2) 構成図
- [構成図]

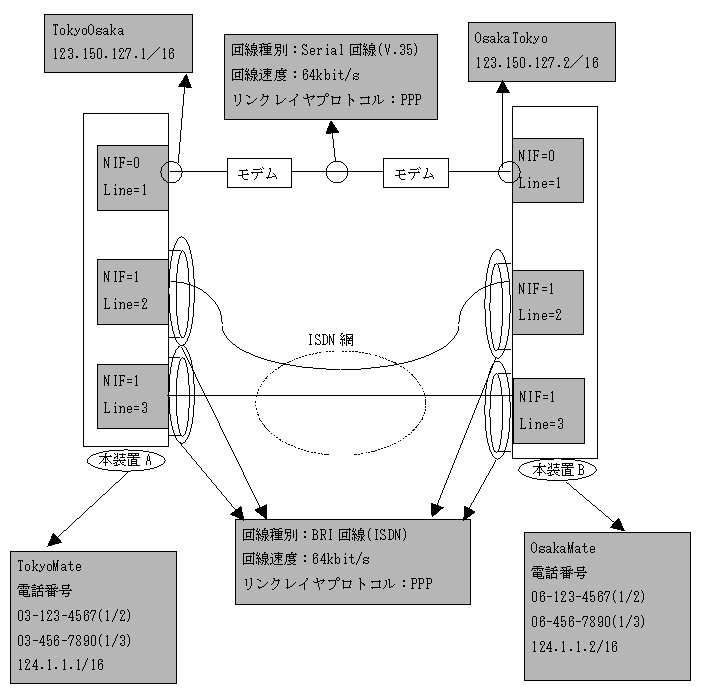

図5-19 構成図
(3) 構成定義情報例
- [コマンドによる設定]
- <本装置A>
1 (config)# bod TokyoBOD links 2 [bod TokyoBOD] 2 (config)# resource_bod [bod TokyoBOD] 3 (config)# exit 4 (config)# line TokyoOsaka serial 0/1 [line TokyoOsaka] 5 (config)# ppp bod TokyoBOD [line TokyoOsaka] 6 (config)# exit 7 (config)# line Tokyo1 briisdn 1/2 phone_number 031234567 [line Tokyo1] 8 (config)# isdn_ppp OsakaMate1 [isdn-ppp OsakaMate1] 9 (config)# phone_number1 061234567 [isdn-ppp OsakaMate1] 10 (config)# bod TokyoBOD [isdn-ppp OsakaMate1] 11 (config)# exit [line Tokyo1] 12 (config)# exit 13 (config)# group TokyoGroup OsakaMate1 TokyoOsaka [group TokyoGroup] 14 (config)# ip destination_ip_address 123.150.127.2 [group TokyoGroup] 15 (config)# ip 123.150.127.1 mask 255.255.0.0 [group TokyoGroup] 16 (config)# ip connect_type point [group TokyoGroup] 17 (config)# exit 18 (config)# line Tokyo2 briisdn 1/3 phone_number 034567890 [line Tokyo2] 19 (config)# isdn_ppp OsakaMate2 [isdn-ppp OsakaMate2] 20 (config)# phone_number1 064567890 [isdn-ppp OsakaMate2] 21 (config)# ip destination_ip_address 124.1.1.2 [isdn-ppp OsakaMate2] 22 (config)# ip 124.1.1.1 mask 255.255.0.0 [isdn-ppp OsakaMate2] 23 (config)# ip connect_type point [isdn-ppp OsakaMate2] 24 (config)# exit [line Tokyo2] 25 (config)# exit 26 (config)# backup TokyoGroup OsakaMate2表5-43 本装置Aの構成定義情報解説
解説番号 解説 1〜3 バンドル内リンク数2のリソースBOD情報TokyoBODを定義します。 4 NIF番号0,Line番号1に回線名TokyoOsakaのWAN serial回線を定義します。
なお,V.35/V.24/X.21の種別は,NIFボードにケーブルが接続されていれば自動判別しますので,構成情報での指定は不要です。
また,モデム接続(本装置がDTE側)の場合は,モデムから供給されたクロックで通信を行いますので,回線速度の指定は不要です。5,6 回線名TokyoOsakaの回線にリンクレイヤプロトコルPPPを定義します。
なお,BOD情報(専用線時)はPPP情報で定義します。7 NIF番号1,Line番号2に回線名Tokyo1のWAN briisdn回線,電話番号03-123-4567を定義します。 8〜12 Tokyo1回線を利用してTokyoBODの条件でリソースBOD接続する電話番号06-123-4567の通信相手OsakaMate1を定義します。 13 OsakaMate1とTokyoOsakaをTokyoGroupに収容します。 14〜17 TokyoGroupにIPアドレス123.150.127.1,サブネットマスク255.255.0.0,接続先IPアドレス123.150.127.2,IPインタフェースタイプ=ポイントを定義します。 18 NIF番号1,Line番号3に回線名Tokyo2のWAN briisdn回線,電話番号03-456-7890を定義します。 19,20 Tokyo2回線を利用して接続する電話番号06-456-7890の通信相手OsakaMate2を定義します。 21〜25 通信相手名OsakaMate2にIPアドレス124.1.1.1,サブネットマスク255.255.0.0,接続先IPアドレス124.1.1.2, IPインタフェースタイプ=ポイントを定義します。 26 バックアップ元TokyoGroup,バックアップ先OsakaMate2を定義します。
- <本装置B>
1 (config)# bod OsakaBOD links 2 [bod OsakaBOD] 2 (config)# resource_bod [bod OsakaBOD] 3 (config)# exit 4 (config)# line OsakaTokyo serial 0/1 [line OsakaTokyo] 5 (config)# ppp bod OsakaBOD [line OsakaTokyo] 6 (config)# exit 7 (config)# line Osaka1 briisdn 1/2 phone_number 061234567 [line Osaka1] 8 (config)# isdn_ppp TokyoMate1 [isdn-ppp TokyoMate1] 9 (config)# phone_number1 031234567 [isdn-ppp TokyoMate1] 10 (config)# bod OsakaBOD [isdn-ppp TokyoMate1] 11 (config)# exit [line Osaka1] 12 (config)# exit 13 (config)# group OsakaGroup TokyoMate1 OsakaTokyo [group OsakaGroup] 14 (config)# ip destination_ip_address 123.150.127.1 [group OsakaGroup] 15 (config)# ip 123.150.127.2 mask 255.255.0.0 [group OsakaGroup] 16 (config)# ip connect_type point [group OsakaGroup] 17 (config)# exit 18 (config)# line Osaka2 briisdn 1/3 phone_number 064567890 [line Osaka2] 19 (config)# isdn_ppp TokyoMate2 [isdn-ppp TokyoMate2] 20 (config)# phone_number1 034567890 [isdn-ppp TokyoMate2] 21 (config)# ip destination_ip_address 124.1.1.1 [isdn-ppp TokyoMate2] 22 (config)# ip 124.1.1.2 mask 255.255.0.0 [isdn-ppp TokyoMate2] 23 (config)# ip connect_type point [isdn-ppp TokyoMate2] 24 (config)# exit [line Osaka2] 25 (config)# exit 26 (config)# backup OsakaGroup TokyoMate2表5-44 本装置Bの構成定義情報解説
解説番号 解説 1〜3 バンドル内リンク数2のリソースBOD情報OsakaBODを定義します。 4 NIF番号0,Line番号1に回線名OsakaTokyoのWAN serial回線を定義します。
なお,V.35/V.24/X.21の種別は,NIFボードにケーブルが接続されていれば自動判別しますので,構成情報での指定は不要です。
また,モデム接続(本装置がDTE側)の場合は,モデムから供給されたクロックで通信を行いますので,回線速度の指定は不要です。5,6 回線名OsakaTokyoの回線にリンクレイヤプロトコルPPPを定義します。
なお,BOD情報(専用線時)はPPP情報で定義します。7 NIF番号1,Line番号2に回線名Osaka1のWAN briisdn回線,電話番号06-123-4567を定義します。 8〜12 Osaka1回線を利用してOsakaBODの条件でリソースBOD接続する電話番号03-123-4567の通信相手TokyoMate1を定義します。 13 TokyoMate1とOsakaTokyoをOsakaGroupに収容します。 14〜17 OsakaGroupにIPアドレス123.150.127.2,サブネットマスク255.255.0.0,接続先IPアドレス123.150.127.1,IPインタフェースタイプ=ポイントを定義します。 18 NIF番号1,Line番号3に回線名Osaka2のWAN briisdn回線,電話番号06-456-7890を定義します。 19,20 Osaka2回線を利用して接続する電話番号03-456-7890の通信相手TokyoMate2を定義します。 21〜25 通信相手名TokyoMate2にIPアドレス124.1.1.2,サブネットマスク255.255.0.0,接続先IPアドレス124.1.1.1, IPインタフェースタイプ=ポイントを定義します。 26 バックアップ元OsakaGroup,バックアップ先TokyoMate2を定義します。
- [構成定義情報の表示]
- <本装置A>
line TokyoOsaka serial 0/1 ppp bod TokyoBOD ! line Tokyo1 briisdn 1/2 phone_number 031234567 isdn_ppp OsakaMate1 phone_number1 061234567 bod TokyoBOD ! line Tokyo2 briisdn 1/3 phone_number 034567890 isdn_ppp OsakaMate2 phone_number1 064567890 ip destination_ip_address 124.1.1.2 ip 124.1.1.1 mask 255.255.0.0 ip connect_type point ! group TokyoGroup OsakaMate1 TokyoOsaka ip destination_ip_address 123.150.127.2 ip 123.150.127.1 mask 255.255.0.0 ip connect_type point ! bod TokyoBOD links 2 resource_bod ! backup TokyoGroup OsakaMate2
- <本装置B>
line OsakaTokyo serial 0/1 ppp bod OsakaBOD ! line Osaka1 briisdn 1/2 phone_number 061234567 isdn_ppp TokyoMate1 phone_number1 031234567 bod OsakaBOD ! line Osaka2 briisdn 1/3 phone_number 064567890 isdn_ppp TokyoMate2 phone_number1 034567890 ip destination_ip_address 124.1.1.1 ip 124.1.1.2 mask 255.255.0.0 ip connect_type point ! group OsakaGroup TokyoMate1 OsakaTokyo ip destination_ip_address 123.150.127.1 ip 123.150.127.2 mask 255.255.0.0 ip connect_type point ! bod OsakaBOD links 2 resource_bod ! backup OsakaGroup TokyoMate2
