5.4.5　ISDNによるインタフェースバックアップ（バックアップ元＝ATM，IPアドレス引き継ぎなし）

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図
(3)　構成定義情報例

(1)　設定内容の概要

本装置対向でATM接続している経路をISDN回線(BRI-ISDN回線)でバックアップする場合の例を示します。

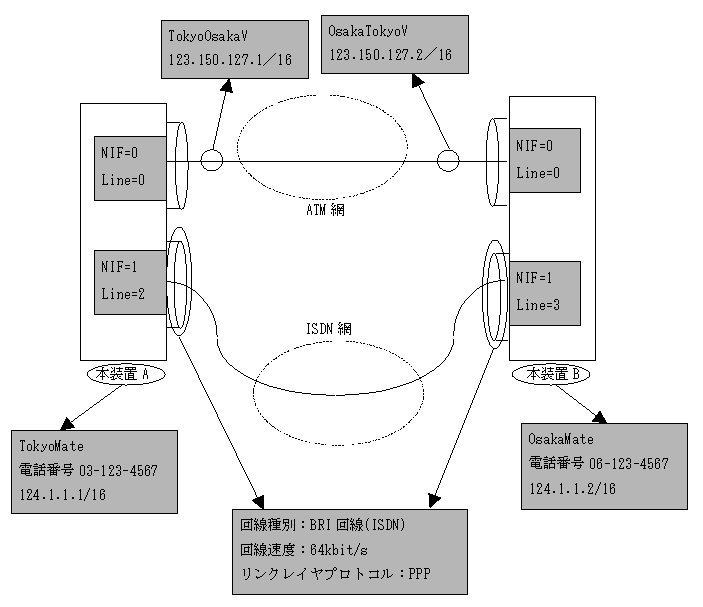

(2)　構成図

［構成図］

図5-18　構成図

[図データ]

(3)　構成定義情報例

［コマンドによる設定］

＜本装置A＞
 1    (config)# traffic TokyoOsakaCBR cbr pcr 3000
 2    (config)# line TokyoOsaka oc3atm 0/0
      [line TokyoOsaka]
 3    (config)# atm
      [line TokyoOsaka]
 4    (config)# vp 0 pcr 4000
      [vp 0]
 5    (config)# vc TokyoOsakaV 32 traffic TokyoOsakaCBR
      [vc TokyoOsakaV]
 6    (config)# ip 123.150.127.1 mask 255.255.0.0
      [vc TokyoOsakaV]
 7    (config)# exit
      [vp 0]
 8    (config)# exit
      [line TokyoOsaka]
 9    (config)# exit
10    (config)# line Tokyo briisdn 1/2 phone_number 031234567
      [line Tokyo]
11    (config)# isdn_ppp OsakaMate
      [isdn-ppp OsakaMate]
12    (config)# phone_number1 061234567
      [isdn-ppp OsakaMate]
13    (config)# ip destination_ip_address 124.1.1.2
      [isdn-ppp OsakaMate]
14    (config)# ip 124.1.1.1 mask 255.255.0.0
      [isdn-ppp OsakaMate]
15    (config)# ip connect_type point
      [isdn-ppp OsakaMate]
16    (config)# exit
      [line Tokyo]
17    (config)# exit
18    (config)# backup TokyoOsakaV OsakaMate

表5-41　本装置Aの構成定義情報解説

解説番号 解説
1 トラフィック名TokyoOsakaCBRにcbr pcr3000を定義します。
2 NIF番号0，Line番号0に回線名TokyoOsakaのATM oc3atm回線を定義します。
3 回線名TokyoOsaka回線にリンクレイヤプロトコルATMを定義します。
4 回線名TokyoOsakaにVPI 0，pcr4000を定義します。
5 回線名TokyoOsakaにVCI 32，トラフィック条件TokyoOsakaCBRのvc，TokyoOsakaVを定義します。
6〜9 TokyoOsakaVにIPアドレス123.150.127.1，サブネットマスク255.255.0.0を定義します。
10 NIF番号1，Line番号2に回線名TokyoのWAN briisdn回線，電話番号03-123-4567を定義します。
11，12 Tokyo回線を利用してPPP接続する電話番号06-123-4567の通信相手OsakaMateを定義します。
13〜17 通信相手名OsakaMateにIPアドレス124.1.1.1，サブネットマスク255.255.0.0，接続先IPアドレス124.1.1.2を定義します。
18 バックアップ元TokyoOsakaV，バックアップ先OsakaMateを定義します。

＜本装置B＞
 1    (config)# traffic OsakaTokyoCBR cbr pcr 3000
 2    (config)# line OsakaTokyo oc3atm 0/0
      [line OsakaTokyo]
 3    (config)# atm
      [line OsakaTokyo]
 4    (config)# vp 0 pcr 4000
      [vp 0]
 5    (config)# vc OsakaTokyoV 32 traffic OsakaTokyoCBR
      [vc OsakaTokyoV]
 6    (config)# ip 123.150.127.2 mask 255.255.0.0
      [vc OsakaTokyoV]
 7    (config)# exit
      [vp 0]
 8    (config)# exit
      [line OsakaTokyo]
 9    (config)# exit
10    (config)# line Osaka briisdn 1/3 phone_number 061234567
      [line Osaka]
11    (config)# isdn_ppp TokyoMate
      [isdn-ppp TokyoMate]
12    (config)# phone_number1 031234567
      [isdn-ppp TokyoMate]
13    (config)# ip destination_ip_address 124.1.1.1
      [isdn-ppp TokyoMate]
14    (config)# ip 124.1.1.2 mask 255.255.0.0
      [isdn-ppp TokyoMate]
15    (config)# ip connect_type point
      [isdn-ppp TokyoMate]
16    (config)# exit
      [line Osaka]
17    (config)# exit
18    (config)# backup OsakaTokyoV OsakaMate

表5-42　本装置Bの構成定義情報解説

解説番号 解説
1 トラフィック名OsakaTokyoCBRにcbr pcr3000を定義します。
2 NIF番号0，Line番号0に回線名OsakaTokyoのATM oc3atm回線を定義します。
3 回線名OsakaTokyoの回線にリンクレイヤプロトコルATMを定義します。
4 回線名OsakaTokyo にVPI 0，pcr4000を定義します。
5 回線名OsakaTokyoにVCI 32，トラフィック条件OsakaTokyoCBRのvc，OsakaTokyoVを定義します。
6〜9 vc名OsakaTokyoVにIPアドレス123.150.127.2，サブネットマスク255.255.0.0を定義します。
10 NIF番号1，Line番号3に回線名OsakaのWAN briisdn回線，電話番号06-123-4567を定義します。
11，12 Osaka回線を利用してPPP接続する電話番号03-123-4567の通信相手TokyoMateを定義します。
13〜17 通信相手名TokyoMateにIPアドレス124.1.1.2，サブネットマスク255.255.0.0，接続先IPアドレス124.1.1.1を定義します。
18 バックアップ元OsakaTokyoV，バックアップ先TokyoMateを定義します。

［構成定義情報の表示］

＜本装置A＞
traffic TokyoOsakaCBR cbr pcr 3000
!
line TokyoOsaka oc3atm 0/0
  atm
  vp 0 pcr 4000
    vc TokyoOsakaV 32 traffic TokyoOsakaCBR
      ip 123.150.127.1 mask 255.255.0.0
!
line Tokyo briisdn 1/2 phone_number 031234567
  isdn_ppp OsakaMate
    phone_number1 061234567
    ip destination_ip_address 124.1.1.2
    ip 124.1.1.1 mask 255.255.0.0
    ip connect_type point
!
backup TokyoOsakaV OsakaMate

＜本装置B＞
traffic OsakaTokyoCBR cbr pcr 3000
!
line OsakaTokyo oc3atm 0/0
  atm
  vp 0 pcr 4000
    vc OsakaTokyoV 32 traffic OsakaTokyoCBR
      ip 123.150.127.2 mask 255.255.0.0
!
line Osaka briisdn 1/3 phone_number 061234567
  isdn_ppp TokyoMate
    phone_number1 031234567
    ip destination_ip_address 124.1.1.1
    ip 124.1.1.2 mask 255.255.0.0
    ip connect_type point
!
backup OsakaTokyoV OsakaMate
