5.4.3 ISDNによるインタフェースバックアップ(バックアップ元=専用線,IPアドレス引き継ぎあり)

<この項の構成>
(1) 設定内容の概要
(2) 構成図
(3) 構成定義情報例

(1) 設定内容の概要

本装置対向で専用線(BRI回線)接続している経路をISDN回線(BRI-ISDN回線)でバックアップする場合の例を示します。

(2) 構成図

[構成図]

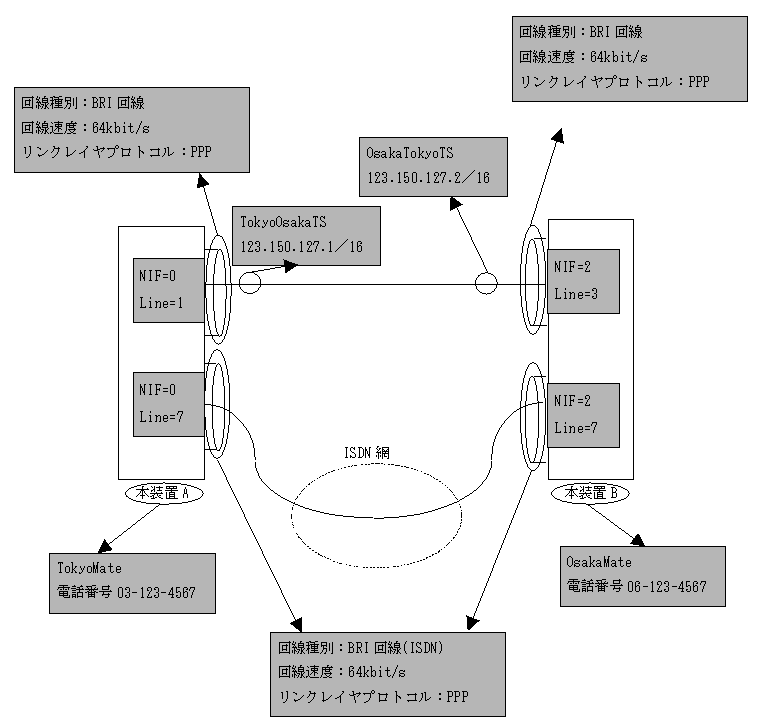

図5-16 構成図

[図データ]

(3) 構成定義情報例

[コマンドによる設定]

<本装置A>
 1    (config)# line TokyoOsaka bri 0/1
      [line TokyoOsaka]
 2    (config)# timeslot TokyoOsakaTS 1 width 1
      [timeslot TokyoOsakaTS]
 3    (config)# ppp
      [timeslot TokyoOsakaTS]
 4    (config)# ip destination_ip_address 123.150.127.2
      [timeslot TokyoOsakaTS]
 5    (config)# ip 123.150.127.1 mask 255.255.0.0
      [timeslot TokyoOsakaTS]
 6    (config)# exit
      [line TokyoOsaka]
 7    (config)# exit
 8    (config)# line Tokyo briisdn 0/7 phone_number 031234567
      [line Tokyo]
 9    (config)# isdn_ppp OsakaMate
      [isdn-ppp OsakaMate]
10    (config)# phone_number1 061234567
      [isdn-ppp OsakaMate]
11    (config)# ip connect_type point
      [isdn-ppp OsakaMate]
12    (config)# exit
      [line Tokyo]
13    (config)# exit
14    (config)# backup TokyoOsakaTS OsakaMate

表5-37 本装置Aの構成定義情報解説

解説番号 解説
1 NIF番号0,Line番号1に回線名TokyoOsakaのWAN bri回線を定義します。
2 回線名TokyoOsakaにタイムスロット名TokyoOsakaTSのタイムスロット番号1,タイムスロット幅1のタイムスロットを定義します。
3 タイムスロットTokyoOsakaTSにリンクレイヤプロトコルPPPを定義します。
4〜7 タイムスロットTokyoOsakaTSの回線にIPアドレス123.150.127.1,サブネットマスク255.255.0.0,接続先IPアドレス123.150.127.2を定義します。
8 NIF番号0,Line番号7に回線名TokyoのWAN briisdn回線,電話番号03-123-4567を定義します。
9,10 Tokyo回線を利用してPPP接続する電話番号06-123-4567の通信相手OsakaMateを定義します。
11〜13 通信相手名OsakaMateにIPインタフェースタイプpointを定義します。
なお,IPアドレス引継ぎありのため,IPアドレスの指定は不要です。
14 バックアップ元TokyoOsakaTS,バックアップ先OsakaMateに定義します。

<本装置B>
 1    (config)# line OsakaTokyo bri 2/3
      [line OsakaTokyo]
 2    (config)# timeslot OsakaTokyoTS 1 width 1
      [timeslot OsakaTokyoTS]
 3    (config)# ppp
      [timeslot OsakaTokyoTS]
 4    (config)# ip destination_ip_address 123.150.127.1
      [timeslot OsakaTokyoTS]
 5    (config)# ip 123.150.127.2 mask 255.255.0.0
      [timeslot OsakaTokyoTS]
 6    (config)# exit
      [line OsakaTokyo]
 7    (config)# exit
 8    (config)# line Osaka briisdn 2/7 phone_number 061234567
      [line Osaka]
 9    (config)# isdn_ppp TokyoMate
      [isdn-ppp TokyoMate]
10    (config)# phone_number1 031234567
      [isdn-ppp TokyoMate]
11    (config)# ip connect_type point
      [isdn-ppp TokyoMate]
12    (config)# exit
      [line Osaka]
13    (config)# exit
14    (config)# backup OsakaTokyoTS TokyoMate

表5-38 本装置Bの構成定義情報解説

解説番号 解説
1 NIF番号2,Line番号3に回線名OsakaTokyoのWAN bri回線を定義します。
2 回線名OsakaTokyoにタイムスロット名OsakaTokyoTSのタイムスロット番号1,タイムスロット幅1のタイムスロットを定義します。
3 タイムスロットOsakaTokyoTSにリンクレイヤプロトコルPPPを定義します。
4〜7 タイムスロットOsakaTokyoTSの回線にIPアドレス123.150.127.2,サブネットマスク255.255.0.0,接続先IPアドレス123.150.127.1を定義します。
8 NIF番号2,Line番号7に回線名OsakaのWAN briisdn回線,電話番号06-123-4567を定義します。
9,10 Osaka回線を利用してPPP接続する電話番号03-123-4567の通信相手TokyoMateを定義します。
11〜13 通信相手名TokyoMateにIPインタフェースタイプpointを定義します。
なお,IPアドレス引継ぎありのため,IPアドレスの指定は不要です。
14 バックアップにバックアップ元OsakaTokyoTS,バックアップ先TokyoMateを定義します。

[構成定義情報の表示]

<本装置A>
line TokyoOsaka bri 0/1
  timeslot TokyoOsakaTS 1 width 1
    ppp
    ip destination_ip_address 123.150.127.2
    ip 123.150.127.1 mask 255.255.0.0
!
line Tokyo briisdn 0/7 phone_number 031234567
  isdn_ppp OsakaMate
    phone_number1 061234567
    ip connect_type point
!
backup TokyoOsakaTS OsakaMate

<本装置B>
line OsakaTokyo bri 2/3
  timeslot OsakaTokyoTS 1 width 1
    ppp
    ip destination_ip_address 123.150.127.1
    ip 123.150.127.2 mask 255.255.0.0
!
line Osaka briisdn 2/7 phone_number 061234567
  isdn_ppp TokyoMate
    phone_number1 031234567
    ip connect_type point
!
backup OsakaTokyoTS TokyoMate
