5.4.2　ISDNのブロードキャスト接続（PAP識別，CHAP識別）

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図
(3)　構成定義情報例

(1)　設定内容の概要

本装置でISDN回線（PRI-BRI回線）上でリンクレイヤプロトコルにPPP，ネットワークレイヤプロトコルにIPを使用して，次の接続相手認証条件でブロードキャスト型通信を行う場合の例を示します。

(2)　構成図

［構成図］

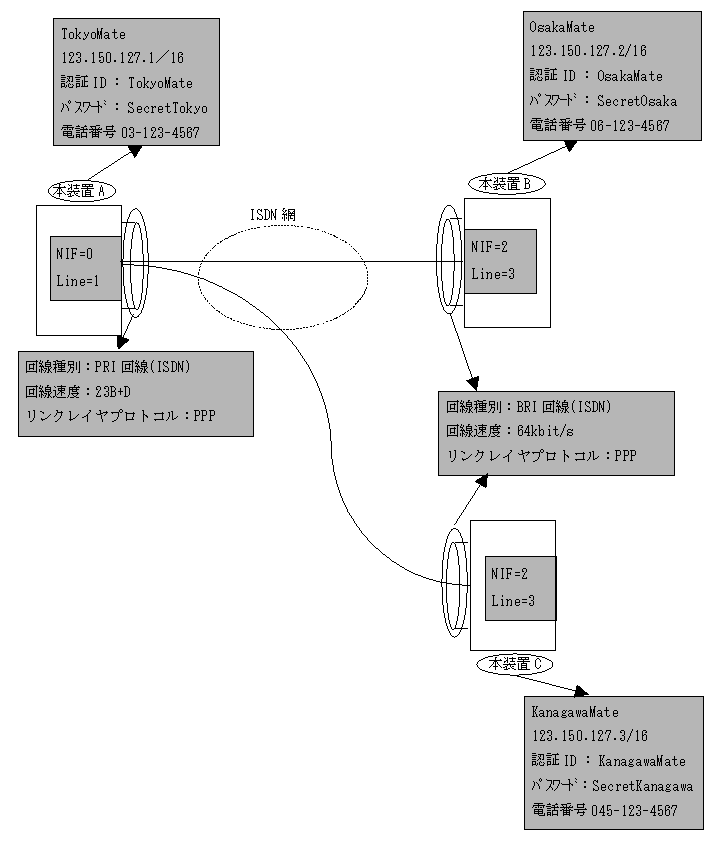

図5-15　構成図

[図データ]

(3)　構成定義情報例

［コマンドによる設定］

＜本装置A＞
 1    (config)# isdn-property username TokyoMate
 2    (config)# isdn-property password SecretTokyo
 3    (config)# isdn-property authentication_protocol pap_chap
 4    (config)# line Tokyo priisdn 0/1 phone_number 031234567
      [line Tokyo]
 5    (config)# isdn-pool isdnpoolTokyo channels 6
      [isdn-pool isdnpoolTokyo]
 6    (config)# isdn_ppp OsakaMate
      [isdn-ppp OsakaMate]
 7    (config)# phone_number1 061234567
      [isdn-ppp OsakaMate]
 8    (config)# user_name OsakaMate
      [isdn-ppp OsakaMate]
 9    (config)# password SecretOsaka
      [isdn-ppp OsakaMate]
10    (config)# authentication_protocol chap
      [isdn-ppp OsakaMate]
11    (config)# exit
      [isdn-pool isdnpoolTokyo]
12    (config)# isdn_ppp KanagawaMate
      [isdn-ppp KanagawaMate]
13    (config)# phone_number1 0451234567
      [isdn-ppp KanagawaMate]
14    (config)# user_name KanagawaMate
      [isdn-ppp KanagawaMate]
15    (config)# password SecretKangawa
      [isdn-ppp KanagawaMate]
16    (config)# authentication_protocol pap
      [isdn-ppp KanagawaMate]
17    (config)# exit
      [isdn-pool isdnpoolTokyo]
18    (config)# exit
      [line Tokyo]
19    (config)# exit
20    (config)# group TokyoGroup OsakaMate KanagawaMate
      [group TokyoGroup]
21    (config)# ip 123.150.127.1 mask 255.255.0.0
      [group TokyoGroup]
22    (config)# exit
23    (config)# arp 123.150.127.2 OsakaMate
24    (config)# arp 123.150.127.3 KanagawaMate

表5-34　本装置Aの構成定義情報解説

解説番号 解説
1〜3 ISDNプロパティ情報に自ユーザID TokyoMate，自パスワードSecretTokyo，認証プロトコルpap_chapを定義します。
4 NIF番号0，Line番号1に回線名TokyoのWAN priisdn回線と電話番号03-123-4567を定義します。
5 回線名Tokyoに6チャンネル使用可能なISDNプールであるisdnpoolTokyoを定義します。
6〜11 isdnpoolTokyoを利用してPPP接続する電話番号06-123-4567，認証プロトコル種別 chap，ユーザID OsakaMate，パスワード SecretOsaka の通信相手OsakaMateを定義します。
12〜19 isdnpoolTokyoを利用してPPP接続する電話番号045-123-4567，認証プロトコル種別 pap，ユーザID KanagawaMate，パスワード SecretKanagawa の通信相手KanagawaMateを定義します。
20 通信相手OsakaMateとKanagawaMateをTokyoGroupに収容します。
21，22 Tokyo Groupに，IPアドレス123.150.127.1，サブネットマスク255.255.0.0を定義します。
23 通信相手OsakaMateの相手IPアドレス123.150.127.2を定義します。
24 通信相手KanagawaMateの相手IPアドレス123.150.127.3を定義します。

＜本装置B＞
 1    (config)# isdn-property username OsakaMate
 2    (config)# isdn-property password SecretOsaka
 3    (config)# isdn-property authentication_protocol chap
 4    (config)# line Osaka briisdn 2/3 phone_number 061234567
      [line Osaka]
 5    (config)# isdn_ppp TokyoMate
      [isdn-ppp TokyoMate]
 6    (config)# phone_number1 031234567
      [isdn-ppp TokyoMate]
 7    (config)# user_name TokyoMate
      [isdn-ppp TokyoMate]
 8    (config)# password SecretTokyo
      [isdn-ppp TokyoMate]
 9    (config)# authentication_protocol chap
      [isdn-ppp TokyoMate]
10    (config)# ip destination_ip_address 123.150.127.1
      [isdn-ppp TokyoMate]
11    (config)# ip 123.150.127.2 mask 255.255.0.0
      [isdn-ppp TokyoMate]
12    (config)# ip connect_type point
      [isdn-ppp TokyoMate]
13    (config)# exit
      [line Osaka]
14    (config)# exit

表5-35　本装置Bの構成定義情報解説

解説番号 解説
1〜3 ISDNプロパティ情報に自ユーザID OsakaMate，自パスワードSecretOsaka，認証プロトコルchapを定義します。
4 NIF番号2，Line番号3に回線名OsakaのWAN briisdn回線，電話番号06-123-4567を定義します。
5〜9 Osaka回線を利用してPPP接続する電話番号03-123-4567，認証プロトコル種別 chap，ユーザID TokyoMate，パスワード SecretTokyoの通信相手TokyoMateを定義します。
10〜14 通信相手名TokyoMateにIPアドレス123.150.127.2，サブネットマスク255.255.0.0，接続先IPアドレス123.150.127.1を定義します。

＜本装置C＞
 1    (config)# isdn-property username KanagawaMate
 2    (config)# isdn-property password SecretKanagawa
 3    (config)# isdn-property authentication_protocol pap
 4    (config)# line Kanagawa briisdn 2/3 phone_number 0451234567
      [line Kanagawa]
 5    (config)# isdn_ppp TokyoMate
      [isdn-ppp TokyoMate]
 6    (config)# phone_number1 031234567
      [isdn-ppp TokyoMate]
 7    (config)# user_name TokyoMate
      [isdn-ppp TokyoMate]
 8    (config)# password SecretTokyo
      [isdn-ppp TokyoMate]
 9    (config)# authentication_protocol pap
      [isdn-ppp TokyoMate]
10    (config)# ip destination_ip_address 123.150.127.1
      [isdn-ppp TokyoMate]
11    (config)# ip 123.150.127.3 mask 255.255.0.0
      [isdn-ppp TokyoMate]
12    (config)# ip connect_type point
      [isdn-ppp TokyoMate]
13    (config)# exit
      [line Kanagawa]
14    (config)# exit

表5-36　本装置Cの構成定義情報解説

解説番号 解説
1〜3 ISDNプロパティ情報に自ユーザID KanagawaMate，自パスワードSecretKanagawa，認証プロトコルpapを定義します。
4 NIF番号2，Line番号3に回線名KanagawaのWAN briisdn回線，電話番号045-123-4567を定義します。
5〜9 Kanagawa回線を利用してPPP接続する電話番号03-123-4567，認証プロトコル種別 pap，ユーザID TokyoMate，パスワード SecretTokyoの通信相手TokyoMateを定義します。
10〜14 通信相手名TokyoMateにIPアドレス123.150.127.3，サブネットマスク255.255.0.0，接続先IPアドレス123.150.127.1を定義します。

［構成定義情報の表示］

＜本装置A＞
isdn-property username TokyoMate
!
isdn-property password SecretTokyo
!
isdn-property authentication_protocol pap_chap
!
line Tokyo priisdn 0/1 phone_number 031234567
  isdn-pool isdnpoolTokyo channels 6
    isdn_ppp OsakaMate
      phone_number1 061234567
      user_name OsakaMate
      password SecretOsaka
      authentication_protocol chap
    isdn_ppp KanagawaMate
      phone_number1 0451234567
      user_name KanagawaMate
      password SecretKangawa
      authentication_protocol pap
!
group TokyoGroup OsakaMate KanagawaMate
  ip 123.150.127.1 mask 255.255.0.0
!
arp 123.150.127.2 OsakaMate
arp 123.150.127.3 KanagawaMate

＜本装置B＞
isdn-property username OsakaMate
!
isdn-property password SecretOsaka
!
isdn-property authentication_protocol chap
!
line Osaka briisdn 2/3 phone_number 061234567
  isdn_ppp TokyoMate
    phone_number1 031234567
    user_name TokyoMate
    password SecretTokyo
    authentication_protocol chap
    ip destination_ip_address 123.150.127.1
    ip 123.150.127.2 mask 255.255.0.0
    ip connect_type point

＜本装置C＞
isdn-property username KanagawaMate
!
isdn-property password SecretKanagawa
!
isdn-property authentication_protocol pap
!
line Kanagawa briisdn 2/3 phone_number 0451234567
  isdn_ppp TokyoMate
    phone_number1 031234567
    user_name TokyoMate
    password SecretTokyo
    authentication_protocol pap
    ip destination_ip_address 123.150.127.1
    ip 123.150.127.3 mask 255.255.0.0
    ip connect_type point
