構成定義ガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
- (3) 構成定義情報例
(1) 設定内容の概要
WAN多重回線を使用したパーシャルメッシュ構成のフレームリレー網で,中継ネットワークを1IPサブネットとした場合の例を示します。
(2) 構成図と設定条件
- [構成図]

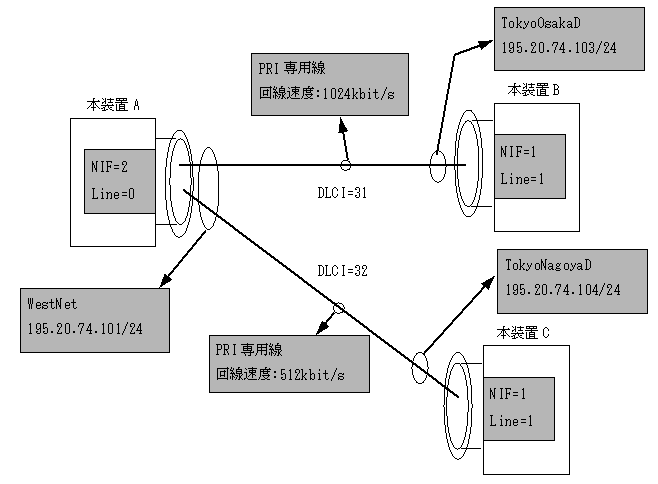

図5-10 構成図
- [設定条件]
- WAN回線(PRI回線,1536kbit/s)で,リンクレイヤプロトコルはフレームリレーを使用します。
- ネットワークレイヤプロトコルはIPで,複数タイムスロット内のPVC(DLCI)をグルーピングし,一つのIPサブネットとします。
- 拠点Tokyoと拠点Osakaの中継にタイムスロット幅16(64kbit/s×16=1024kbit/s)を,拠点Tokyoと拠点Nagoyaの中継にタイムスロット幅8(64kbit/s×8=512kbit/s)を割り当てます。
(3) 構成定義情報例
- [コマンドによる設定]
- <本装置A>
1 (config)# line Tokyo pri 2/0 [line Tokyo] 2 (config)# timeslot Tokyo1TS 1 width 16 [timeslot Tokyo1TS] 3 (config)# frame_relay poll_direction dce [timeslot Tokyo1TS] 4 (config)# dlci TokyoOsakaD 31 [dlci TokyoOsakaD] 5 (config)# exit [timeslot Tokyo1TS] 6 (config)# exit [line Tokyo] 7 (config)# timeslot Tokyo2TS 17 width 8 [timeslot Tokyo2TS] 8 (config)# frame_relay poll_direction dce [timeslot Tokyo2TS] 9 (config)# dlci TokyoNagoyaD 32 [dlci TokyoNagoyaD] 10 (config)# exit [timeslot Tokyo2TS] 11 (config)# exit [line Tokyo] 12 (config)# exit 13 (config)# group WestNet TokyoOsakaD TokyoNagoyaD [group WestNet] 14 (config)# ip 195.20.74.101 mask 255.255.255.0 [group WestNet] 15 (config)# exit表5-17 本装置Aの構成定義情報解説
解説番号 解説 1 NIF番号2,Line番号0に回線名TokyoのWAN PRI回線を定義します。 2 回線名TokyoのWAN PRI回線に次のタイムスロットを定義します。
開始タイムスロット番号1,タイムスロット幅16,タイムスロット名Tokyo1TS((64kbit/s/タイムスロット)×16=1024kbit/s)3 タイムスロット名Tokyo1TSのタイムスロットにリンクレイヤプロトコル フレームリレーを定義し,PVC状態通知手順の方向をDCEに設定します。 4〜6 タイムスロット名Tokyo1TSのタイムスロットにDLCI名TokyoOsakaDでDLCI 31を定義します。 7 回線名TokyoのWAN PRI回線に次のタイムスロットを定義します。
開始タイムスロット番号17,タイムスロット幅8,タイムスロット名Tokyo2TS((64kbit/s/タイムスロット)×8=512kbit/s)8 タイムスロット名Tokyo2TSのタイムスロットにリンクレイヤプロトコル フレームリレーを定義し,PVC状態通知手順の方向をDCEに設定します。 9〜12 タイムスロット名Tokyo2TSのタイムスロットにDLCI名TokyoNagoyaDでDLCI 32を定義します。 13 TokyoOsakaDとTokyoNagoyaDをグループ名WestNetでグループ化します。 14,15 グループ名 WestNetのグループにIPアドレス195.20.74.101,サブネットマスク255.255.255.0を定義します。
- <本装置B>
1 (config)# line Osaka pri 1/1 [line Osaka] 2 (config)# timeslot OsakaTS 1 width 16 [timeslot OsakaTS] 3 (config)# frame_relay [timeslot OsakaTS] 4 (config)# dlci TokyoOsakaD 31 [dlci TokyoOsakaD] 5 (config)# ip 195.20.74.103 mask 255.255.255.0 [dlci TokyoOsakaD] 6 (config)# exit [timeslot OsakaTS] 7 (config)# exit [line Osaka] 8 (config)# exit表5-18 本装置Bの構成定義情報解説
解説番号 解説 1 NIF番号1,Line番号1に回線名OsakaのWAN PRI回線を定義します。 2 回線名OsakaのWANPRI回線に開始タイムスロット番号1,タイムスロット幅16,タイムスロット名OsakaTSでタイムスロットを定義します。((64kbit/s/タイムスロット)×16=1024kbit/s) 3 タイムスロット名OsakaTSのタイムスロットにリンクレイヤプロトコル フレームリレーを定義します。 4 タイムスロット名OsakaTSのタイムスロットにDLCI名TokyoOsakaDでDLCI 31を定義します。 5〜8 DLCI名TokyoOsakaDのDLCIにIPアドレス195.20.74.103,サブネットマスク255.255.255.0を定義します。
- <本装置C>
1 (config)# line Nagoya pri 1/1 [line Nagoya] 2 (config)# timeslot NagoyaTS 1 width 8 [timeslot NagoyaTS] 3 (config)# frame_relay [timeslot NagoyaTS] 4 (config)# dlci TokyoNagoyaD 32 [dlci TokyoNagoyaD] 5 (config)# ip 195.20.74.104 mask 255.255.255.0 [dlci TokyoNagoyaD] 6 (config)# exit [timeslot NagoyaTS] 7 (config)# exit [line Nagoya] 8 (config)# exit表5-19 本装置Cの構成定義情報解説
解説番号 解説 1 NIF番号1,Line番号1に回線名NagoyaのWAN PRI回線を定義します。 2 回線名NagoyaのWANPRI回線に開始タイムスロット番号1,タイムスロット幅8,タイムスロット名NagoyaTSでタイムスロットを定義します。((64kbit/s/タイムスロット)×8=512kbit/s) 3 タイムスロット名NagoyaTSのタイムスロットにリンクレイヤプロトコル フレームリレーを定義します。 4 タイムスロット名NagoyaTSのタイムスロットにDLCI名TokyoNagoyaDでDLCI 32を定義します。 5〜8 DLCI名TokyoNagoyaDのDLCIにIPアドレス195.20.74.104,サブネットマスク255.255.255.0を定義します。
- [構成定義情報の表示]
- <本装置A>
line Tokyo pri 2/0 timeslot Tokyo1TS 1 width 16 frame_relay poll_direction dce dlci TokyoOsakaD 31 timeslot Tokyo2TS 17 width 8 frame_relay poll_direction dce dlci TokyoNagoyaD 32 ! group WestNet TokyoOsakaD TokyoNagoyaD ip 195.20.74.101 mask 255.255.255.0
- <本装置B>
line Osaka pri 1/1 timeslot OsakaTS 1 width 16 frame_relay dlci TokyoOsakaD 31 ip 195.20.74.103 mask 255.255.255.0
- <本装置C>
line Nagoya pri 1/1 timeslot NagoyaTS 1 width 8 frame_relay dlci TokyoNagoyaD 32 ip 195.20.74.104 mask 255.255.255.0
