5.3.2　パーシャルメッシュ構成のフレームリレー網で，中継ネットワークを複数IPサブネットに分割する

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　構成定義情報例

(1)　設定内容の概要

パーシャルメッシュ構成のフレームリレー網で，中継ネットワークを複数IPサブネットに分割する場合の例を示します。

(2)　構成図と設定条件

［構成図］

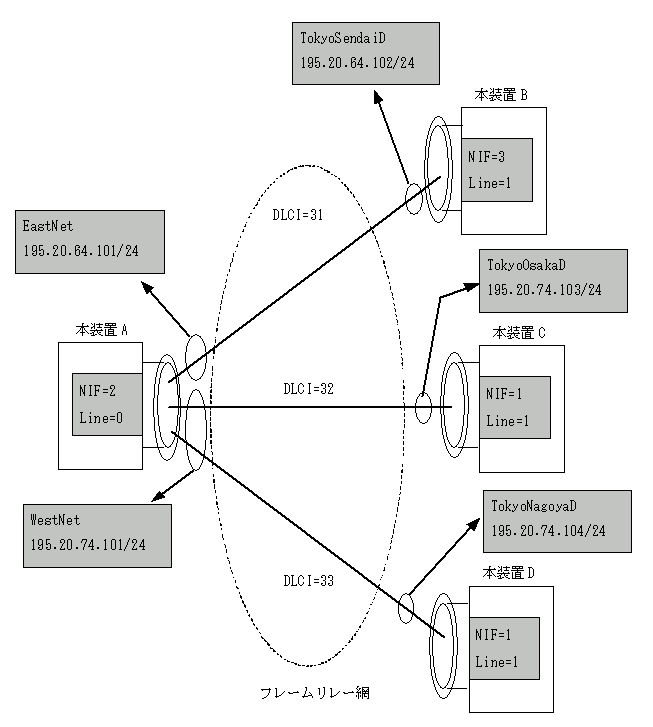

図5-9　構成図

[図データ]

［設定条件］
  1. WAN回線（PRI回線，1536kbit/s）で，リンクレイヤプロトコルはフレームリレーを使用します。
  2. ネットワークレイヤプロトコルはIPで，同一物理回線内のPVC（DLCI）を二つにグルーピングし，二つのIPサブネットとします。

(3)　構成定義情報例

［コマンドによる設定］

＜本装置A＞
 1    (config)# line Tokyo pri 2/0
      [line Tokyo]
 2    (config)# timeslot TokyoTS 1 width 24
      [timeslot TokyoTS]
 3    (config)# frame_relay
      [timeslot TokyoTS]
 4    (config)# dlci TokyoSendaiD 31
      [dlci TokyoSendaiD]
 5    (config)# exit
      [timeslot TokyoTS]
 6    (config)# dlci TokyoOsakaD 32
      [dlci TokyoOsakaD]
 7    (config)# exit
      [timeslot TokyoTS]
 8    (config)# dlci TokyoNagoyaD 33
      [dlci TokyoNagoyaD]
 9    (config)# exit
      [timeslot TokyoTS]
10    (config)# exit
      [line Tokyo]
11    (config)# exit
12    (config)# group EastNet TokyoSendaiD
      [group EastNet]
13    (config)# ip 195.20.64.101 mask 255.255.255.0
      [group EastNet]
14    (config)# exit
15    (config)# group WestNet TokyoOsakaD TokyoNagoyaD
      [group WestNet]
16    (config)# ip 195.20.74.101 mask 255.255.255.0
      [group WestNet]
17    (config)# exit

表5-13　本装置Aの構成定義情報解説

解説番号 解説
1 NIF番号2，Line番号0に回線名TokyoのWAN PRI回線を定義します。
2 回線名TokyoのWAN PRI回線に次のタイムスロットを定義します。
開始タイムスロット番号1，タイムスロット幅24，タイムスロット名TokyoTS((64kbit/s／タイムスロット)×24＝1536kbit/s)
3 タイムスロット名TokyoTSのタイムスロットにリンクレイヤプロトコル フレームリレーを定義します。
4〜11 タイムスロット名TokyoTSのタイムスロットに次の値を定義します。
  • 解説番号4：DLCI名TokyoSendaiDでDLCI 31
  • 解説番号6：DLCI名TokyoOsakaDでDLCI 32
  • 解説番号8：DLCI名TokyoNagoyaDでDLCI 33
12 TokyoSendaiDをグループ名EastNetでグループ化します。
13，14 グループ名EastNetのグループにIPアドレス195.20.64.101，サブネットマスク255.255.255.0を定義します。
15 TokyoOsakaDとTokyoNagoyaDをグループ名WestNetでグループ化します。
16，17 グループ名WestNetのグループにIPアドレス195.20.74.101，サブネットマスク255.255.255.0を定義します。

＜本装置B＞
 1    (config)# line Sendai pri 3/1
      [line Sendai]
 2    (config)# timeslot SendaiTS 1 width 24
      [timeslot SendaiTS]
 3    (config)# frame_relay
      [timeslot SendaiTS]
 4    (config)# dlci TokyoSendaiD 31
      [dlci TokyoSendaiD]
 5    (config)# ip 195.20.64.102 mask 255.255.255.0
      [dlci TokyoSendaiD]
 6    (config)# exit
      [timeslot SendaiTS]
 7    (config)# exit
      [line Sendai]
 8    (config)# exit

表5-14　本装置Bの構成定義情報解説

解説番号 解説
1 NIF番号3，Line番号1に回線名SendaiのWAN PRI回線を定義します。
2 回線名SendaiのWAN PRI回線に開始タイムスロット番号1，タイムスロット幅24，タイムスロット名SendaiTSでタイムスロットを定義します。((64kbit/s／タイムスロット)×24＝1536kbit/s)
3 タイムスロット名SendaiTSのタイムスロットにリンクレイヤプロトコル フレームリレーを定義します。
4 タイムスロット名SendaiTSのタイムスロットにDLCI名TokyoSendaiDでDLCI 31を定義します。
5〜8 DLCI名TokyoSendaiDのDLCIにIPアドレス195.20.64.102，サブネットマスク255.255.255.0を定義します。

＜本装置C＞
 1    (config)# line Osaka pri 1/1
      [line Osaka]
 2    (config)# timeslot OsakaTS 1 width 24
      [timeslot OsakaTS]
 3    (config)# frame_relay
      [timeslot OsakaTS]
 4    (config)# dlci TokyoOsakaD 32
      [dlci TokyoOsakaD]
 5    (config)# ip 195.20.74.103 mask 255.255.255.0
      [dlci TokyoOsakaD]
 6    (config)# exit
      [timeslot OsakaTS]
 7    (config)# exit
      [line Osaka]
 8    (config)# exit

表5-15　本装置Cの構成定義情報解説

解説番号 解説
1 NIF番号1，Line番号1に回線名OsakaのWAN PRI回線を定義します。
2 回線名OsakaのWANPRI回線に開始タイムスロット番号1，タイムスロット幅24，タイムスロット名OsakaTSでタイムスロットを定義します。((64kbit/s／タイムスロット)×24＝1536kbit/s)
3 タイムスロット名OsakaTSのタイムスロットにリンクレイヤプロトコル フレームリレーを定義します。
4 タイムスロット名OsakaTSのタイムスロットにDLCI名TokyoOsakaDでDLCI 32を定義します。
5〜8 DLCI名TokyoOsakaDのDLCIにIPアドレス195.20.74.103，サブネットマスク255.255.255.0を定義します。

＜本装置D＞
 1    (config)# line Nagoya pri 1/1
      [line Nagoya]
 2    (config)# timeslot NagoyaTS 1 width 24
      [timeslot NagoyaTS]
 3    (config)# frame_relay
      [timeslot NagoyaTS]
 4    (config)# dlci TokyoNagoyaD 33
      [dlci TokyoNagoyaD]
 5    (config)# ip 195.20.74.104 mask 255.255.255.0
      [dlci TokyoNagoyaD]
 6    (config)# exit
      [timeslot NagoyaTS]
 7    (config)# exit
      [line Nagoya]
 8    (config)# exit

表5-16　本装置Dの構成定義情報解説

解説番号 解説
1 NIF番号1，Line番号1に回線名NagoyaのWAN PRI回線を定義します。
2 回線名NagoyaのWANPRI回線に開始タイムスロット番号1，タイムスロット幅24，タイムスロット名NagoyaTSでタイムスロットを定義します。((64kbit/s／タイムスロット)×24＝1536kbit/s)
3 タイムスロット名NagoyaTSのタイムスロットにリンクレイヤプロトコル フレームリレーを定義します。
4 タイムスロット名NagoyaTSのタイムスロットにDLCI名TokyoNagoyaDでDLCI 33を定義します。
5〜8 DLCI名TokyoNagoyaDのDLCIにIPアドレス195.20.74.104，サブネットマスク255.255.255.0を定義します。

［構成定義情報の表示］

＜本装置A＞
line Tokyo pri 2/0
  timeslot TokyoTS 1 width 24
    frame_relay
    dlci TokyoSendaiD 31
    dlci TokyoOsakaD 32
    dlci TokyoNagoyaD 33
!
group EastNet TokyoSendaiD
  ip 195.20.64.101 mask 255.255.255.0
!
group WestNet TokyoOsakaD TokyoNagoyaD
  ip 195.20.74.101 mask 255.255.255.0

＜本装置B＞
line Sendai pri 3/1
  timeslot SendaiTS 1 width 24
    frame_relay
    dlci TokyoSendaiD 31
      ip 195.20.64.102 mask 255.255.255.0

＜本装置C＞
line Osaka pri 1/1
  timeslot OsakaTS 1 width 24
    frame_relay
    dlci TokyoOsakaD 32
      ip 195.20.74.103 mask 255.255.255.0

＜本装置D＞
line Nagoya pri 1/1
  timeslot NagoyaTS 1 width 24
    frame_relay
    dlci TokyoNagoyaD 33
      ip 195.20.74.104 mask 255.255.255.0
