構成定義ガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図
- (3) 構成定義情報例
(1) 設定内容の概要
本装置対向でWAN回線(PRI回線)上でリンクレイヤプロトコルにフレームリレー,ネットワークレイヤプロトコルにIPを使用して通信を行う場合の例を示します。
(2) 構成図
- [構成図]

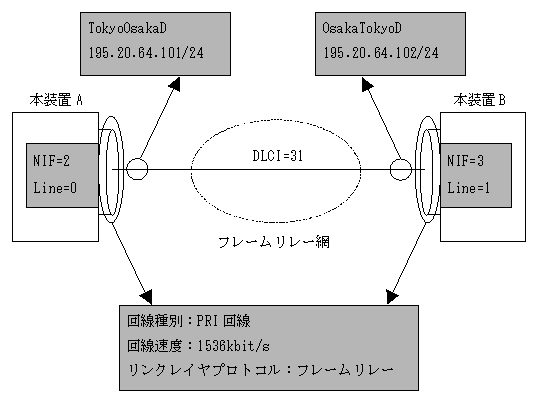

図5-8 構成図
(3) 構成定義情報例
- [コマンドによる設定]
- <本装置A>
1 (config)# line Tokyo pri 2/0 [line Tokyo] 2 (config)# timeslot TokyoTS 1 width 24 [timeslot TokyoTS] 3 (config)# frame_relay [timeslot TokyoTS] 4 (config)# dlci TokyoOsakaD 31 [dlci TokyoOsakaD] 5 (config)# ip 195.20.64.101 mask 255.255.255.0 [dlci TokyoOsakaD] 6 (config)# exit [timeslot TokyoTS] 7 (config)# exit [line Tokyo] 8 (config)# exit表5-11 本装置Aの構成定義情報解説
解説番号 解説 1 NIF番号2,Line番号0に回線名TokyoのWAN PRI回線を定義します。 2 回線名TokyoのWAN PRI回線に開始タイムスロット番号1,タイムスロット幅24,タイムスロット名TokyoTSでタイムスロットを定義します。((64kbit/s/タイムスロット)×24=1536kbit/s) 3 タイムスロット名TokyoTSのタイムスロットにリンクレイヤプロトコル フレームリレーを定義します。 4 タイムスロット名TokyoTSのタイムスロットにDLCI名TokyoOsakaDでDLCI 31を定義します。 5〜8 DLCI名TokyoOsakaDのDLCIにIPアドレス195.20.64.101,サブネットマスク255.255.255.0を定義します。
- <本装置B>
1 (config)# line Osaka pri 3/1 [line Osaka] 2 (config)# timeslot OsakaTS 1 width 24 [timeslot OsakaTS] 3 (config)# frame_relay [timeslot OsakaTS] 4 (config)# dlci OsakaTokyoD 31 [dlci OsakaTokyoD] 5 (config)# ip 195.20.64.102 mask 255.255.255.0 [dlci OsakaTokyoD] 6 (config)# exit [timeslot OsakaTS] 7 (config)# exit [line Osaka] 8 (config)# exit表5-12 本装置Bの構成定義情報解説
解説番号 解説 1 NIF番号3,Line番号1に回線名OsakaのWAN PRI回線を定義します。 2 回線名OsakaのWAN PRI回線に開始タイムスロット番号1,タイムスロット幅24,タイムスロット名OsakaTSでタイムスロットを定義します。((64kbit/s/タイムスロット)×24=1536kbit/s) 3 タイムスロット名OsakaTSのタイムスロットにリンクレイヤプロトコル フレームリレーを定義します。 4 タイムスロット名OsakaTSのタイムスロットにDLCI名OsakaTokyoDでDLCI 31を定義します。 5〜8 DLCI名OsakaTokyoDのDLCIにIPアドレス195.20.64.102,サブネットマスク255.255.255.0を定義します。
- [構成定義情報の表示]
- <本装置A>
line Tokyo pri 2/0 timeslot TokyoTS 1 width 24 frame_relay dlci TokyoOsakaD 31 ip 195.20.64.101 mask 255.255.255.0
- <本装置B>
line Osaka pri 3/1 timeslot OsakaTS 1 width 24 frame_relay dlci OsakaTokyoD 31 ip 195.20.64.102 mask 255.255.255.0
