トラブルシューティングガイド


1.1.1 AX8600S・AX8300Sの障害解析

運用中に障害が発生したとき,装置を目視で直接確認できる場合には,「1.2 トラブルシュート」の内容に従ってトラブルシュートしてください。装置を目視で直接確認できない場合でも,リモート運用端末から運用コマンドで装置のLEDを確認すると,装置を目視できる場合と同様にトラブルシュートできます。

装置の状態は,BCUに表示されます。BCUのLEDについて,「図1‒1 正面パネルのレイアウト例」および「表1‒1 LED表示,スイッチ,コネクタ」に示します。なお,BCU以外のオプション機構(SFU,PSU,NIF,電源機構,ファンユニット)のLEDなどの情報は,「ハードウェア取扱説明書」を参照してください。

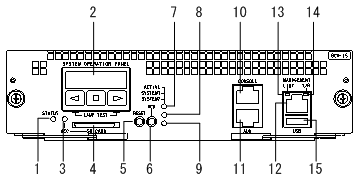

図1‒1 正面パネルのレイアウト例

[図データ]

表1‒1 LED表示,スイッチ,コネクタ

番号

名称

種類

LEDの表示対象,

スイッチ/コネクタの種類

内容

1

STATUS

LED:緑/赤

BCUの動作状態

緑点灯:動作可能

緑点滅:ソフトウェアロード中,またはreload stopコマンドの実行で停止中

赤点灯:障害検出

消灯:電源OFF※1

2

SYSTEM OPERATION PANEL

液晶ディスプレイおよび操作キー

システム操作パネル

装置情報の表示や動作指示,障害情報を表示する(詳細は「コンフィグレーションガイド」参照)

3

ACC

LED:緑

メモリカードの状態

緑点灯:メモリカードアクセス中(メモリカードの取り外し禁止)

消灯:メモリカードアイドル中(メモリカードの取り付けおよび取り外し可能)

4

SD CARD

コネクタ

SDカードスロット

SDカードスロット

5

RESET

スイッチ

(ノンロック)

装置のマニュアルリセットスイッチ※2

1秒押し:装置に障害が発生した場合などに行う※3

5秒押し:ログインユーザ名またはパスワードを忘れた場合に行う※4

6

ACH

スイッチ

(ノンロック)

BCUの系切替スイッチ※2

BCUを二重化している場合に,運用系と待機系とを切り替える※5

7

ACTIVE

LED:緑

BCUの運用状態

緑点灯:運用系

消灯:待機系

8

SYSTEM1

LED:緑/赤

装置の状態

緑点灯:動作可能

緑点滅:装置の部分障害検出

赤点灯:装置の障害検出

9

SYSTEM2

LED

装置の状態

未サポートのため,常に消灯

10

CONSOLE

コネクタ

CONSOLEポート

運用端末接続用RS-232Cポート

11

AUX

コネクタ

AUXポート

運用端末接続用RS-232Cポート

12

MANAGEMENT

コネクタ

マネージメントポート

運用端末接続用10BASE-T/100BASE-TX/1000BASE-Tイーサネットポート

13

LINK

LED:緑/橙

マネージメントポートの動作状態

緑点灯:リンク確立

橙点灯:障害検出

消灯:リンク障害※6,または運用停止中※7

14

T/R

LED:緑

マネージメントポートの動作状態

緑点灯:パケット送受信中

消灯:パケットを送受信していない

15

USB

コネクタ

USBポート

未サポートのため,使用できない

注※1 システム操作パネルからのinactivate操作,または運用端末からのコマンド実行でBCUの電源をOFFにできます。

注※2 スイッチはパネル表面より奥にあります。先の細いドライバなどを使用して押してください。

注※3 押す時間が1秒以下の場合はリセットされないことがあります。

注※4 再起動後は,ログインパスワードおよび装置管理者モードのパスワードが不要となります。また,ログインユーザ名「operator」によるログインを許可します。そのため,この方法で再起動する場合は注意が必要です。

注※5 運用系BCUのACHスイッチを押したときだけ系切替します。系切替後,新待機系BCUは再起動します。

注※6 ケーブルが抜けている場合も含みます。

注※7 コマンドの実行で運用を停止できます。
