コンフィグレーションガイド Vol.3

27.2.2　IPv6 PIM-SM情報の確認

本装置のIPv6マルチキャストルーティング機能で，PIM-SMを設定した場合の確認内容には次のものがあります。

＜この項の構成＞

(1)　インタフェース情報

(2)　隣接情報

(3)　マルチキャスト経路情報

(4)　マルチキャスト中継エントリ情報

(5)　RPF情報

(6)　PIM-SMブートストラップルータ情報

(7)　PIM-SMランデブーポイント情報

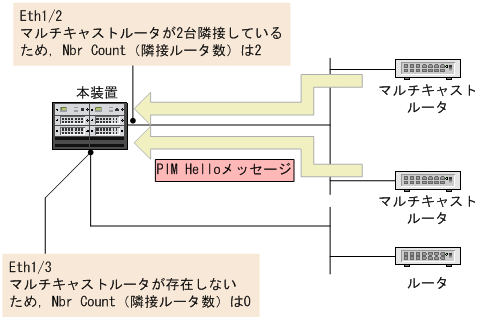

(1)　インタフェース情報

本装置でPIM-SMおよびPIM-SSMのインタフェース情報を確認する場合は，show ipv6 pim interfaceコマンドを実行して，PIM-SMまたはPIM-SSMを設定したインタフェースが表示されることを確認してください。コマンドの実行結果を次の図に示します。

図27-6　show ipv6 pim interfaceコマンドの実行結果
> show ipv6 pim interface
Date 20XX/01/13 10:01:00 UTC
Total: 2 interfaces
Interface  Mode   Hello  Nbr    DR
                  Intvl  Count  Address
Eth1/2     sparse    30      2  fe80::212:e2ff:fe08:6401
Eth1/3     sparse    30      0  This system
>

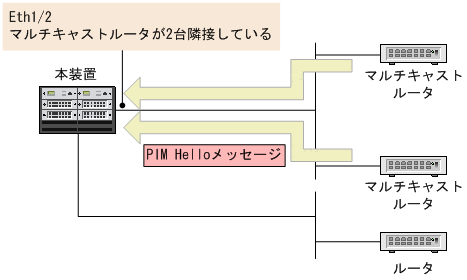

(2)　隣接情報

本装置でマルチキャストインタフェースの隣接情報を確認する場合は，show ipv6 pim neighborコマンドを実行して，該当インタフェースの隣接ルータを確認してください。コマンドの実行結果を次の図に示します。

図27-7　show ipv6 pim neighborコマンドの実行結果
> show ipv6 pim neighbor
Date 20XX/12/10 17:16:12 UTC
Total: 2 neighbors
Interface  Neighbor Address          Uptime  Expires
Eth1/2     fe80::212:e2ff:fe08:6401   00:15   01:30
           fe80::212:e2ff:fe08:6402   00:05   01:40
>

(3)　マルチキャスト経路情報

本装置でマルチキャスト経路情報を確認する場合は，show ipv6 mrouteコマンドを実行して，該当するマルチキャスト経路情報が存在することを確認してください。コマンドの実行結果を次の図に示します。

図27-8　show ipv6 mrouteコマンドの実行結果

> show ipv6 mroute
Date 20XX/01/13 10:01:00 UTC
Total: 2 routes, 2 groups, 1 source
(S,G) 2 routes --------------------------------------------------
Group Address                           Source Address
ff35::1                                 2001:db8::100
    flags:FLT  protocol:SSM  uptime: 08:18    expires: --:--    assert: 00:00
    incoming:Eth1/2            upstream:Direct
    outgoing:Eth1/3            uptime: 06:17    expires: --:--
             Eth1/4            uptime: 06:45    expires: --:--

ff35::2                                 2001:db8::100
    flags:FLT  protocol:SSM  uptime: 08:18    expires: --:--    assert: 00:00
    incoming:Eth1/2            upstream:Direct
    outgoing:Eth1/3            uptime: 06:17    expires: --:--
             Eth1/4            uptime: 06:45    expires: --:--
>

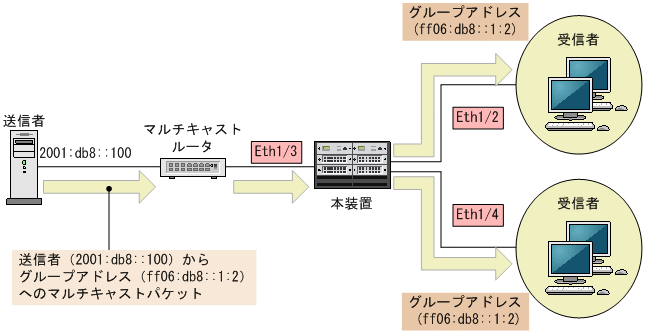

(4)　マルチキャスト中継エントリ情報

本装置でマルチキャスト中継エントリを確認する場合は，show ipv6 mcacheコマンドを実行して，グループアドレスへの経路が存在していることを確認してください。コマンドの実行結果を次の図に示します。

図27-9　show ipv6 mcacheコマンドの実行結果
> show ipv6 mcache
Date 20XX/01/13 10:01:00 UTC
Total: 1 route
- Forwarding entry  --------------------------------------------------------
Group Address                            Source Address
ff06::db8:1:2                            2001:db8::100
    flags:-   protocol:SSM  uptime: 00:20  expires: --:--
    incoming:Eth1/3
    outgoing:Eth1/2
             Eth1/4
>

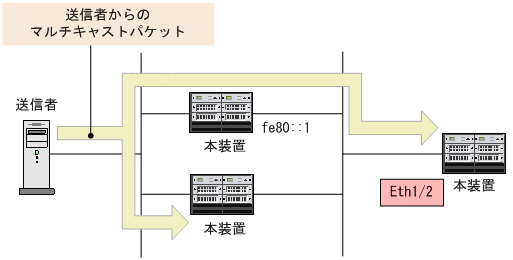

(5)　RPF情報

本装置でPIM-SMおよびPIM-SSMのRPF情報を確認する場合は，show ipv6 rpfコマンドを実行して，RPF情報を確認してください。コマンドの実行結果を次の図に示します。

図27-10　show ipv6 rpfコマンドの実行結果
> show ipv6 rpf 2001:db8::100
Date 20XX/01/13 10:01:00 UTC
Incoming:Eth1/2    Upstream: fe80::1
>

(6)　PIM-SMブートストラップルータ情報

本装置でIPv6 PIM-SMブートストラップルータ情報を確認する場合は，show ipv6 pim bsrコマンドを実行して，ブートストラップルータアドレスが表示されていることを確認してください。コマンドの実行結果を次の図に示します。

図27-11　show ipv6 pim bsrコマンドの実行結果
> show ipv6 pim bsr
Date 20XX/01/13 10:01:00 UTC
Status:Not Candidate Bootstrap Router
BSR Address : 2001:db8:1::1
    Priority: 100    Hash mask length: 96
    Uptime  : 03:00
    Bootstrap Timeout : 130 seconds
>


(7)　PIM-SMランデブーポイント情報

本装置でIPv6 PIM-SMランデブーポイント情報を確認する場合は，show ipv6 pim rp-mappingコマンドを実行して，該当のグループアドレスに対するランデブーポイントアドレスが表示されていることを確認してください。コマンドの実行結果を次の図に示します。

図27-12　show ipv6 pim rp-mappingコマンドの実行結果
> show ipv6 pim rp-mapping brief
Date 20XX/01/13 10:01:00 UTC
Status:Not Candidate Rendezvous Point
Total: 2 routes, 2 groups, 1 RP
Group/Masklen                  C-RP Address
ff06:db8:2::/128               2001:db8:1::1
ff06:db8:1::/128               2001:db8:1::1
>
