27.1.8　IPv6 PIM-SSMの設定

＜この項の構成＞
(1)　IPv6 PIM-SSMで使用するアドレス範囲の設定
(2)　MLD PIM-SSM連携機能の設定

(1)　IPv6 PIM-SSMで使用するアドレス範囲の設定

［設定のポイント］
PIM-SMが設定されたインタフェースでは，PIM-SSMで使用するアドレス範囲でPIM-SSMが動作します。本装置で設定できるアドレス範囲は一つだけです。
アドレス範囲をデフォルト（ff30::/12）で使用する場合の設定例を次に示します。なお，デフォルト以外のアドレス範囲を指定する場合には，ipv6 pim ssmコマンドのrangeパラメータで設定してください。

［コマンドによる設定］
  1. (config)# ipv6 pim ssm default
    PIM-SSMを有効にします。
    　

(2)　MLD PIM-SSM連携機能の設定

［設定のポイント］
MLDv1/MLDv2（EXCLUDEモード）では送信元アドレスが特定できないためPIM-SSMと連携できません。本装置では，PIM-SSMが動作するグループアドレスと送信元アドレスを設定することでPIM-SSMと連携します。PIM-SSMが動作するグループアドレスはPIM-SSMで使用するアドレス範囲内である必要があります。

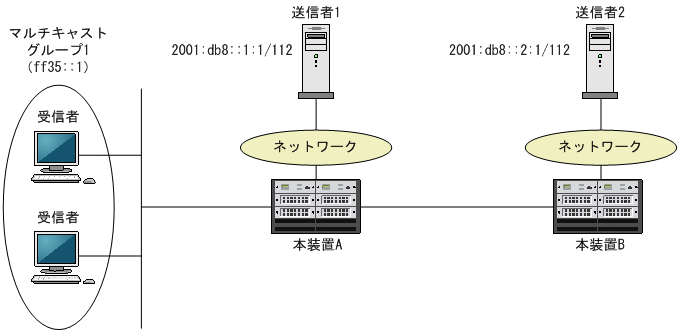

グループアドレスff35::1を二つの送信者（送信者1の送信元アドレスが2001:db8::1:1，送信者2の送信元アドレスが2001:db8::2:1）が使用する場合のPIM-SSM構成例を次の図に示します。

図27-1　PIM-SSM構成例

[図データ]

［コマンドによる設定］
  1. (config)# ipv6 access-list GROUP3
    (config-ipv6-acl)# permit ipv6 any ff35::/16
    (config-ipv6-acl)# exit
    管理するグループアドレスのアクセスリスト（GROUP3）を作成します。
    　
  2. (config)# ipv6 mld ssm-map static GROUP3 2001:db8::1:1
    (config)# ipv6 mld ssm-map static GROUP3 2001:db8::2:1
    PIM-SSMが動作するグループアドレスと，送信者1および送信者2の送信元アドレスを設定します。管理するグループアドレスにはアクセスリスト（GROUP3）を指定します。
    　
  3. (config)# ipv6 mld ssm-map enable
    MLD PIM-SSM連携機能を有効にします。
