22.3.8　コンフェデレーションの設定

次の図に示す構成例を基に説明します。

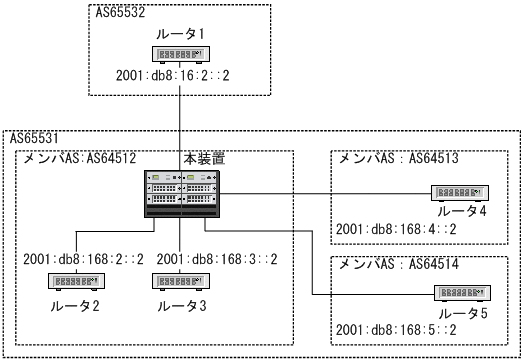

図22-25　コンフェデレーション構成例

＜この項の構成＞

(1)　コンフィグレーションコマンド一覧

(2)　コンフェデレーションの設定

(1)　コンフィグレーションコマンド一覧

コンフェデレーションのコンフィグレーションコマンド一覧を次の表に示します。

表22-28　コンフィグレーションコマンド一覧

コマンド名	説明
bgp confederation identifier	コンフェデレーション構成時の，自コンフェデレーションのAS番号を指定します。※
bgp confederation peers	コンフェデレーション構成時の，接続先メンバーAS番号を指定します。
neighbor remote-as	BGP4+ピアを設定します。コンフェデレーション構成時の，自メンバーAS番号を設定します。

注※　VRFとグローバルネットワーク共通の指定です。

(2)　コンフェデレーションの設定

［設定のポイント］

自メンバーAS番号をrouter bgpコマンドで指定して，接続するほかのメンバーAS番号はconfig-routerモードでbgp confederation peersコマンドを設定します。

［コマンドによる設定］

1. (config)# router bgp 64512
   自メンバーAS番号（64512）を指定します。
   　

2. (config-router)# bgp router-id 192.168.1.100
   ルータIDを指定します。
   　

3. (config-router)# bgp confederation identifier 65531
   自コンフェデレーションのAS番号（65531）を指定します。
   　

4. (config-router)# bgp confederation peers 64513 64514
   接続するほかのメンバーAS番号（64513，64514）を指定します。
   　

5. (config-router)# neighbor 2001:db8:16:2::2 remote-as 65532
   (config-router)# neighbor 2001:db8:168:2::2 remote-as 64512
   (config-router)# neighbor 2001:db8:168:3::2 remote-as 64512
   (config-router)# neighbor 2001:db8:168:4::2 remote-as 64513
   (config-router)# neighbor 2001:db8:168:5::2 remote-as 64514
   ルータ1を外部ピア，ルータ2およびルータ3を内部ピア，ルータ4およびルータ5をメンバーAS間ピアとして，BGP4+ピアを設定します。
   　

6. (config-router)# address-family ipv6
   config-router-af（ipv6）モードへ移行します。
   　

7. (config-router-af)# neighbor 2001:db8:16:2::2 activate
   (config-router-af)# neighbor 2001:db8:168:2::2 activate
   (config-router-af)# neighbor 2001:db8:168:3::2 activate
   (config-router-af)# neighbor 2001:db8:168:4::2 activate
   (config-router-af)# neighbor 2001:db8:168:5::2 activate
   IPv6アドレスファミリを有効にします。
