18.7.3　リスタート機能

次の契機で，OSPFのリスタート機能が動作します。

系切替によって運用系BCUが交替したとき

ユニキャストルーティングプログラムが再起動したとき

＜この項の構成＞

(1)　OpaqueLSA

(2)　グレースフル・リスタートの手順

(3)　グレースフル・リスタートが失敗するケース

(4)　注意事項

(1)　OpaqueLSA

本装置は，グレースフル・リスタートの開始や終了を通知するために，Type9のOpaqueLSAを広告します。ただし，Type9のOpaqueLSAについては，OSPFのグレースフル・リスタートに使用するgrace-LSA以外の機能はサポートしていません。

(2)　グレースフル・リスタートの手順

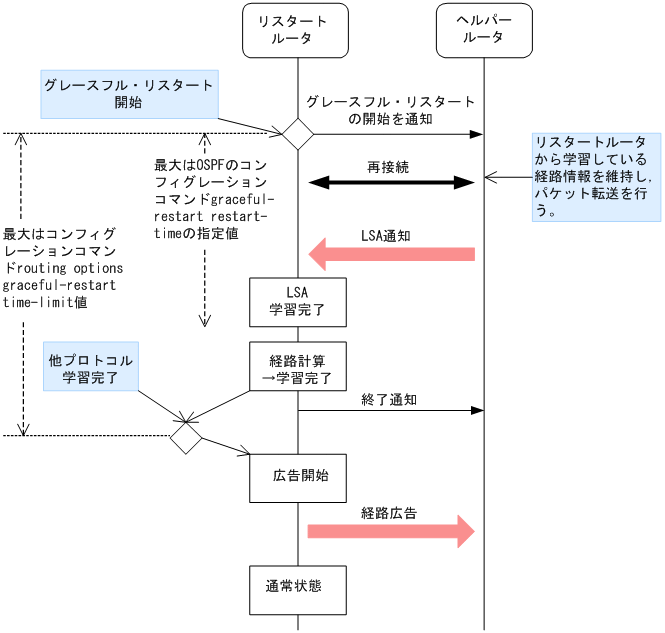

OSPFのグレースフル・リスタート手順を次の図および表に示します。

図18-7　OSPFグレースフル・リスタート手順

表18-6　OSPFグレースフル・リスタート手順

項番項目契機処理内容

1 グレースフル・リスタートの開始系切替によって運用系BCUが交替したとき。グレースフル・リスタートを開始します。通常の接続手順と同様に，各インタフェースでOSPF情報のパケットを交換します。

ユニキャストルーティングプログラムが再起動したとき。

2 経路計算ドメイン内の全OSPFインタフェースについて再接続が完了して，隣接ルータからすべてのLSAを学習したとき。ドメインごとに経路計算をして，ルーティングテーブルを更新します。複数のドメインが存在する場合，経路計算は接続の終わったドメインから随時します。経路計算が全ドメインで終了したとき，OSPFの経路学習が完了します。

1インタフェースでもグレースフル・リスタートに失敗したとき。その時点での同一ドメイン内の各インタフェースの接続状態に基づいて，経路計算をします。

3 広告開始 OSPFの経路学習が完了して，かつほかのルーティングプロトコルの経路学習が完了したとき。 AS外経路の広告を開始します。広告完了後，通常のOSPF動作に戻ります。

OSPFのグレースフル・リスタートに失敗したとき。

項番	項目	契機	処理内容
1	グレースフル・リスタートの開始	系切替によって運用系BCUが交替したとき。	グレースフル・リスタートを開始します。通常の接続手順と同様に，各インタフェースでOSPF情報のパケットを交換します。
ユニキャストルーティングプログラムが再起動したとき。
2	経路計算	ドメイン内の全OSPFインタフェースについて再接続が完了して，隣接ルータからすべてのLSAを学習したとき。	ドメインごとに経路計算をして，ルーティングテーブルを更新します。複数のドメインが存在する場合，経路計算は接続の終わったドメインから随時します。経路計算が全ドメインで終了したとき，OSPFの経路学習が完了します。
1インタフェースでもグレースフル・リスタートに失敗したとき。	その時点での同一ドメイン内の各インタフェースの接続状態に基づいて，経路計算をします。
3	広告開始	OSPFの経路学習が完了して，かつほかのルーティングプロトコルの経路学習が完了したとき。	AS外経路の広告を開始します。広告完了後，通常のOSPF動作に戻ります。
OSPFのグレースフル・リスタートに失敗したとき。

(3)　グレースフル・リスタートが失敗するケース

OSPFのグレースフル・リスタートが失敗するケースを次に示します。

グレースフル・リスタートの開始をヘルパールータへ通知してからリスタート時間（OSPFのコンフィグレーションコマンドgraceful-restart restart-timeの指定値）が経過してもLSA学習を完了できなかった場合

再接続しているインタフェースがダウンした場合

OSPFドメイン上でLSAが変更された場合

OSPFドメイン上の別のルータがグレースフル・リスタートした場合

グレースフル・リスタートを開始してから経路保持時間（コンフィグレーションコマンドrouting options graceful-restart time-limitの指定値）が経過しても全プロトコルの経路学習が完了しなかった場合

コンフィグレーションコマンドgraceful-restart modeを変更して，リスタート機能を削除した場合

(4)　注意事項

リスタートルータとしてグレースフル・リスタートを開始しても，一部のヘルパールータがヘルパー動作を開始しない場合や途中で止めた場合，同一ドメイン内の全インタフェースでグレースフル・リスタートを止めます。

OSPFのリスタート時間を，系切替所要時間＋LSA学習時間を超えるように設定してください。これは，OSPFがLSAを学習するためには，系切替が完了してIPインタフェースのUp/Downが確認できるようになっている必要があるためです。グレースフル・リスタート開始後，リスタート時間が経過した時点でLSAの学習が終わってない場合，OSPFのグレースフル・リスタートに失敗します。

系切替によって運用系BCUが交替したときのルーティングエントリ保持時間を，OSPFのリスタート時間よりも長く設定してください。OSPFのリスタート時間よりもルーティングエントリ保持時間のほうが短い場合，経路学習前に系切替前のルーティングエントリが削除されることがあります。

BGP4の内部ピアがグレースフル・リスタートを使用している場合，内部ピアのリスタート時間をOSPFのリスタート時間よりも長く設定してください。内部ピアのリスタート時間のほうが短い場合，OSPFが経路学習を完了する前に内部ピアを接続できなくなって，内部ピアのグレースフル・リスタートに失敗することがあります。
