コンフィグレーションガイド Vol.3

1.4.2　ブロードキャストパケットの中継方法

本装置では，IP中継で直接接続するネットワークまたはサブネットワークのブロードキャスト（以降，ダイレクトブロードキャスト）パケットを中継するかどうかをコンフィグレーションで設定できます。コンフィグレーションコマンドip subnet-broadcastで，受信側のインタフェースの動作を設定します。また，コンフィグレーションコマンドip addressのdirected-broadcastパラメータで，送信側のインタフェースの動作をサブネットごとに設定します。

コンフィグレーションを設定しないデフォルトの状態では，ダイレクトブロードキャストを中継しませんが，中継を指定した場合は，次の図のような端末への攻撃が考えられるため注意が必要です。

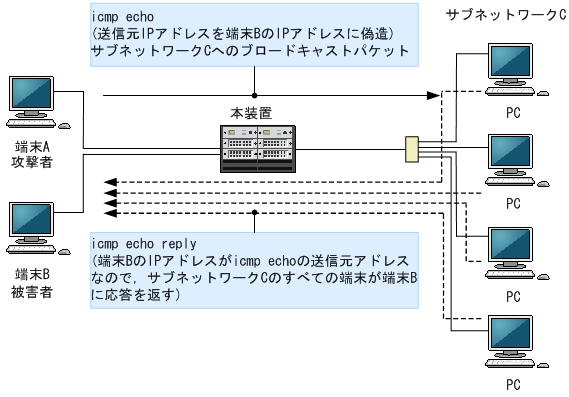

図1-4　サブネットワークへのブロードキャストパケットを使った攻撃例

ip subnet-broadcastコマンドが設定され，かつip addressコマンドのdirected-broadcastパラメータが指定された場合に，ダイレクトブロードキャストパケットを中継します。これらのコマンドおよびパラメータの設定と動作の関係を次の表に示します。また，これらのコマンドの設定例を次の図に示します。

表1-6　コマンド設定内容と動作

ip subnet-broadcastコマンド	ip addressコマンド
	directed-broadcast指定	directed-broadcast指定しない
デフォルトおよび ip subnet-broadcast設定時	○	×
no ip subnet-broadcast設定時	×	×

（凡例）　○：中継する　×：中継しない

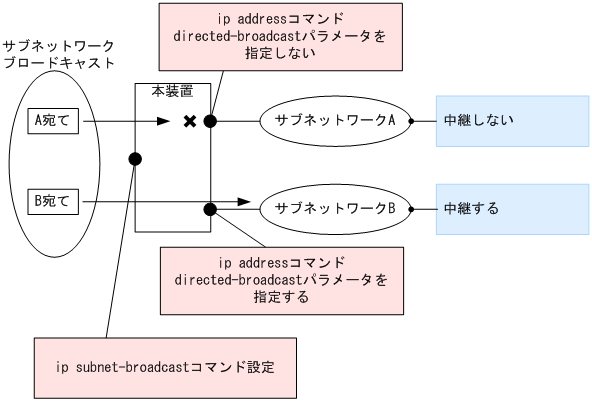

図1-5　コマンド設定例

＜この項の構成＞

(1)　ネットワークブロードキャスト

(2)　サブネットワークブロードキャスト

(3)　オールサブネットワークブロードキャスト

(1)　ネットワークブロードキャスト

ネットワークブロードキャストとは，サブネットワーク化されていないネットワークに対するブロードキャストです。例えば，192.0.2.0/24のネットワークに対して192.0.2.255を宛先とするネットワークブロードキャストのIPパケットが送信された場合，本装置が192.0.2.0/24のネットワークと直接接続しているときはコンフィグレーションのブロードキャストを中継するかどうかの設定に従って，ネットワークブロードキャストのIPパケットを自装置配下へ中継するかどうかを判断します。ネットワークブロードキャストを次の図に示します。

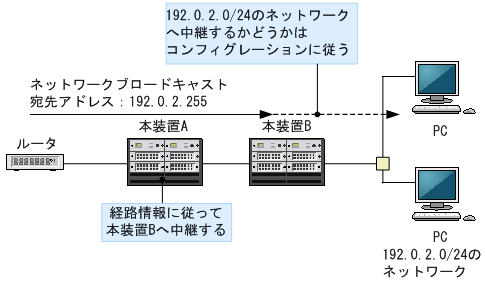

図1-6　ネットワークブロードキャスト

(2)　サブネットワークブロードキャスト

サブネットワークブロードキャストとは，サブネットワーク化されたネットワークに対するブロードキャストです。

例えば，192.0.2.0/24のネットワークをサブネットワーク化して，192.0.2.16/28，192.0.2.32/28の二つのサブネットワークに分割して使用している場合に，192.0.2.31を宛先とするサブネットワークブロードキャスト（サブネットワーク192.0.2.16/28へのブロードキャスト）のIPパケットが送信された場合，本装置が192.0.2.16/28のサブネットワークと直接接続しているときはコンフィグレーションのブロードキャストを中継するかどうかの設定に従って，サブネットワークブロードキャストのIPパケットを自装置配下へ中継するかどうかを判断します。サブネットワークブロードキャストを次の図に示します。

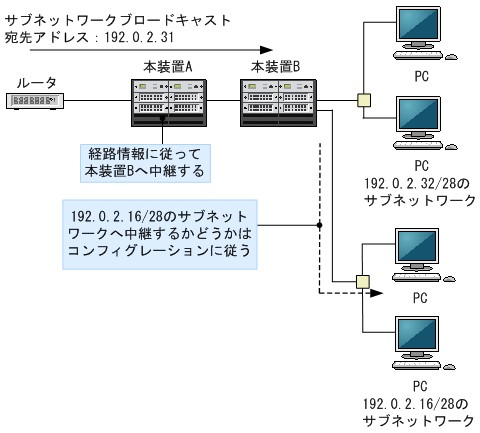

図1-7　サブネットワークブロードキャスト

(3)　オールサブネットワークブロードキャスト

オールサブネットワークブロードキャストとは，サブネットワーク化されたすべてのネットワークに対するブロードキャストです。本装置では，オールサブネットワークブロードキャストを通常の経路として扱います。

例えば，192.0.2.0/24のネットワークをサブネットワーク化して，192.0.2.16/28と192.0.2.32/28の二つのサブネットワークに分割して使用している場合に，192.0.2.255を宛先とするオールサブネットワークブロードキャストのIPパケットが送信された場合，192.0.2.16/28と192.0.2.32/28のサブネットワークを直接接続する本装置までは該当パケットが届きますが，本装置配下の192.0.2.16/28と192.0.2.32/28のサブネットワークへは中継しないで本装置で該当パケットを廃棄します。なお，デフォルト経路などほかに一致する経路がある場合，その経路を使用してIPパケットが送信されます。オールサブネットワークブロードキャストを次の図に示します。

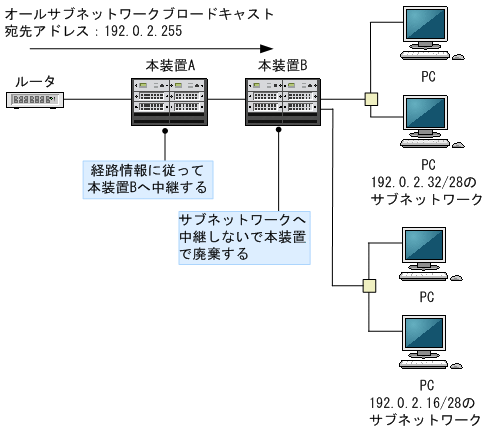

図1-8　オールサブネットワークブロードキャスト
