18.1.2 廃棄制御

廃棄制御は,キューイングする各キューに対して廃棄されやすさの度合いを示す廃棄優先度と,キューにフレームが滞留している量に応じて,該当フレームをキューイングするか廃棄するかを制御する機能です。廃棄優先度は,フロー制御またはポリサーで決定した廃棄クラスによってマッピングされます。キューにフレームが滞留している場合,廃棄優先度を変えると,さらに木目細かいQoSを実現できます。本装置は,テールドロップ方式で廃棄制御を行います。

<この項の構成>
(1) 廃棄クラスと廃棄優先度のマッピング
(2) テールドロップ

(1) 廃棄クラスと廃棄優先度のマッピング

廃棄優先度は,フロー制御またはポリサーで決定した廃棄クラスによってマッピングされます。廃棄クラスと廃棄優先度の関係を次の表に示します。

表18-1 廃棄クラスと廃棄優先度の関係

廃棄クラス 廃棄優先度
1 1
2 2
3 3
4 4

(2) テールドロップ

キュー長が廃棄閾値を超えると,フレームを廃棄する機能です。廃棄閾値は廃棄優先度ごとに異なり,廃棄優先度値が高いほどフレームが廃棄されにくくなります。テールドロップの概念を次の図に示します。廃棄優先度2の廃棄閾値を超えると,廃棄優先度2のフレームをすべて廃棄します。

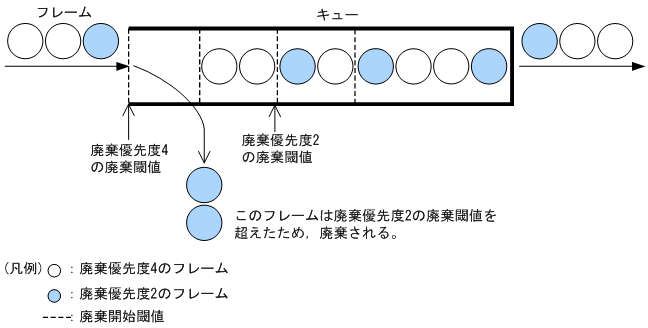

図18-3 テールドロップの概念

[図データ]

テールドロップでの廃棄優先度ごとの廃棄閾値を次の表に示します。廃棄閾値は,キュー長に対するキューのたまり具合を百分率で表します。

表18-2 廃棄優先度ごとの廃棄閾値

廃棄優先度 廃棄閾値(%)
1 40
2 60
3 85
4 100
