20.1.4　IPインタフェース動作仕様

＜この項の構成＞
(1)　IPインタフェースのサポート仕様
(2)　IPインタフェースで使用するMACアドレス
(3)　IPインタフェースで使用するMTU

(1)　IPインタフェースのサポート仕様

IPインタフェースでは，インタフェースの種類ごとに，設定できるコンフィグレーションコマンドやコンフィグレーションで適用される値が異なります。コンフィグレーションとインタフェース種別の対応を次の表に示します。

表20-2　コンフィグレーションとインタフェース種別の対応

コマンド名 インタフェースの種類（設定単位） 説明
イーサネットインタフェース ポートチャネルインタフェース サブインタフェース VLANインタフェース
description ○ ○ ○ ○ 各インタフェースに設定できます。
mtu（ポート） ○ − − − ポートの最大フレーム長が，ポートチャネルインタフェース，サブインタフェース，およびVLANインタフェースに適用されます。
ip mtu ○ ○ ○ ○ ip mtuコマンドを設定した場合，ポート単位で設定したポートの最大フレーム長と本コマンドのlengthパラメータ値を比較して，小さい方の値が該当するインタフェースのIP MTU長として適用されます。
dot1q-ethertype ○ − − − ポートに設定したTPID値が，サブインタフェースおよびVLANインタフェースに適用されます。
shutdown ○ ○ ○ ○ 各インタフェースに設定できます。
snmp trap link-status ○ − ○ ○ サブインタフェースおよびVLANインタフェースのデフォルトは，SNMP通知を送信しません。

（凡例）○：設定できる　−：設定できない

（設定単位）
イーサネットインタフェース：ポート単位
ポートチャネルインタフェース：チャネルグループ単位
サブインタフェース：サブインタフェース単位
VLANインタフェース：VLAN単位

(2)　IPインタフェースで使用するMACアドレス

IPインタフェースで使用するMACアドレスは，インタフェースの種類によって異なります。IPインタフェースの種類ごとのMACアドレスを次の表に示します。

表20-3　IPインタフェースの種類ごとのMACアドレス

IPインタフェースの種類 使用するMACアドレス
イーサネットインタフェース 装置MACアドレス
イーサネットサブインタフェース 装置MACアドレス
ポートチャネルインタフェース 装置MACアドレス
ポートチャネルサブインタフェース 装置MACアドレス
VLANインタフェース 装置MACアドレスまたはVLANごとMACアドレス
マネージメントポート マネージメントポートのMACアドレス
シリアル接続ポート（AUX） −
ループバックインタフェース −
Nullインタフェース −

（凡例）−：MACアドレスを使用しない


装置MACアドレスは，装置を識別するために本装置が一つ持っているMACアドレスです。運用コマンドshow systemで装置MACアドレスを確認できます。

VLANインタフェースで使用するVLANごとMACアドレスは，コンフィグレーションコマンドvlan-mac-prefixおよびvlan-macで設定します。vlan-mac-prefixコマンドでは，生成するMACアドレスの上位32bitまでのプレフィックスを指定します。さらに，vlan-macコマンドで，VLANインタフェースでVLANごとMACアドレスを使用することを設定します。このとき，下位16bitにVLAN IDごとの一意の値を使用してMACアドレスを生成しますが，コンフィグレーションコマンドvlan-mac-suffix vlan-idを設定すると，下位16bitにVLAN IDの値を使用してMACアドレスを生成します。

(3)　IPインタフェースで使用するMTU

IPインタフェースでは，次の情報のうち，最小の値がインタフェースのIP MTU値になります。

インタフェースのIP MTU値決定マトリクスを次の表に示します。

表20-4　インタフェースのIP MTU値決定マトリクス

全ポート共通の
最大フレーム長		 ポートの
最大フレーム長		 IP MTU情報 IP MTU値
設定あり 設定あり 設定あり 次の情報を比較して，小さい方の値
  • ポートの最大フレーム長で指定したポート内の最小値−18
  • IP MTU情報の設定値
設定あり 設定なし 設定あり 次の情報を比較して，小さい方の値
  • 全ポート共通の最大フレーム長の設定値−18
  • IP MTU情報の設定値
設定あり 設定あり 設定なし 次の情報を比較して，小さい方の値
  • ポートの最大フレーム長で指定したポート内の最小値−18
  • 9216
設定あり 設定なし 設定なし 次の情報を比較して，小さい方の値
  • 全ポート共通の最大フレーム長の設定値−18
  • 9216
設定なし 設定あり 設定あり 次の情報を比較して，小さい方の値
  • ポートの最大フレーム長で指定したポート内の最小値−18
  • IP MTU情報の設定値
設定なし 設定なし 設定あり 次の情報を比較して，小さい方の値
  • IP MTU情報の設定値
  • 1500
設定なし 設定あり 設定なし 次の情報を比較して，小さい方の値
  • ポートの最大フレーム長で指定したポート内の最小値−18
  • 9216
設定なし 設定なし 設定なし 1500

注1
回線種別が10BASE-T（全二重および半二重）または100BASE-TX（半二重）の場合は，設定内容に関係なく，IP MTUの最大値は1500です。

注2
最大フレーム長は，FCSを除いたEthernet V2形式フレームの最大長です。

(a)　インタフェースとポートが1対1に対応する場合のIP MTU値

イーサネットインタフェースやイーサネットサブインタフェースにIPアドレスを設定したインタフェースのIP MTU値は次のように決定します。

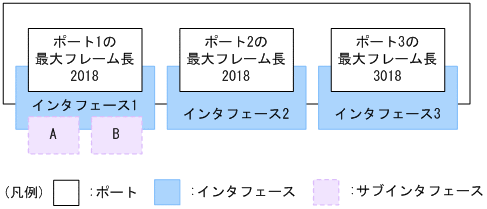

図20-2　インタフェースとポートが1対1に対応する場合のIP MTU値の例

[図データ]

●IP MTU情報を設定しない場合の各インタフェースのIP MTU値

IP MTUの決定値
サブインタフェースA：2000
サブインタフェースB：2000
インタフェース2：2000
インタフェース3：3000

●IP MTU情報を設定した場合の各インタフェースのIP MTU値

設定するIP MTU長
サブインタフェースA：1000
サブインタフェースB：3000
インタフェース2：2500
インタフェース3：2500

IP MTUの決定値
サブインタフェースA：1000
サブインタフェースB：2000
インタフェース2：2000
インタフェース3：2500

(b)　インタフェースとポートが1対nに対応する場合のIP MTU値

ポートチャネルインタフェースやVLANインタフェースのように，複数のポートが対応するインタフェースのIP MTU値は次のように決定します。

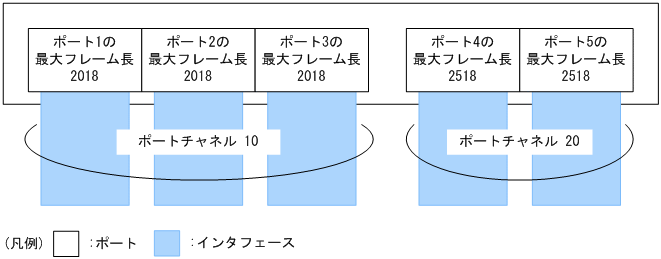

図20-3　ポートチャネルインタフェースのIP MTU値の例

[図データ]

●IP MTU情報を設定しない場合の各インタフェースのIP MTU値

IP MTUの決定値
ポートチャネル10：2000
ポートチャネル20：2500

●IP MTU情報を設定した場合の各インタフェースのIP MTU値

設定するIP MTU長
ポートチャネル10：1000
ポートチャネル20：3000

IP MTUの決定値
ポートチャネル10：1000
ポートチャネル20：2500

　

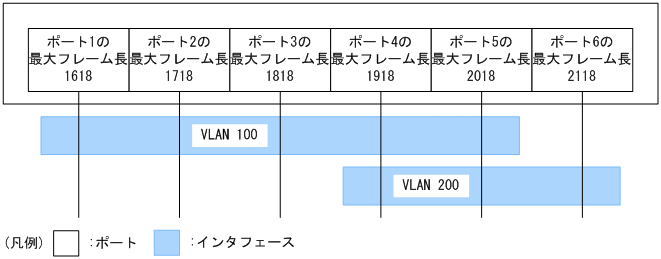

図20-4　VLANインタフェースのIP MTU値の例

[図データ]

●IP MTU情報を設定しない場合の各インタフェースのIP MTU値

IP MTUの決定値
VLAN 100：1600
VLAN 200：1900
