20.1.3　ネットワーク構成例

IPインタフェースを使用するネットワーク構成例を次の図に示します。

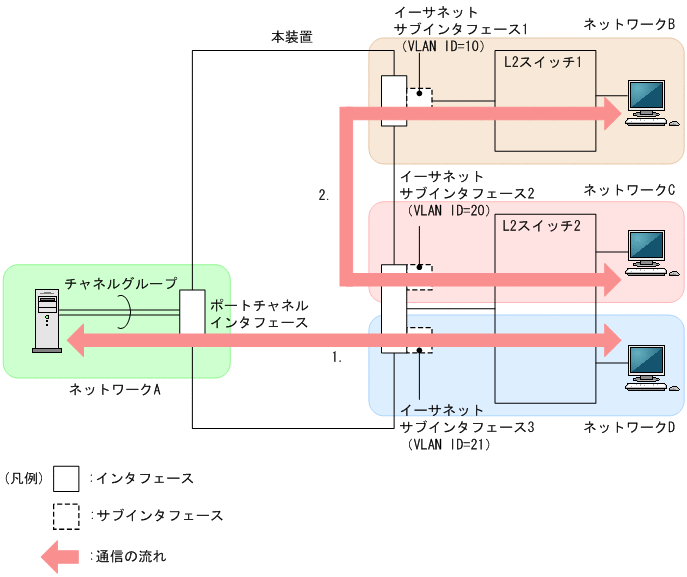

図20-1　IPインタフェースを使用するネットワーク構成例

［本装置の設定］

• ネットワークAのサーバとの接続
  ポートチャネルインタフェースを設定します。

• ネットワークBのL2スイッチ1との接続
  イーサネットポートに一つのサブインタフェースを設定して，VLAN ID=10を設定します。

• ネットワークCおよびネットワークDのL2スイッチ2との接続
  イーサネットポートに二つのサブインタフェースを設定して，それぞれVLAN ID=20および21を設定します。


上記の各インタフェースにIPアドレスを指定して，それぞれIPインタフェースに設定します。

［通信内容］図中の通信の流れの番号に対応

1. ネットワークAとネットワークD間のレイヤ3中継（異なるサブネット間中継）
   ネットワークAのサーバとは，Untaggedフレームを送受信します。
   ネットワークDのL2スイッチ2とは，Taggedフレーム（VLAN ID=21）を送受信します。

2. ネットワークBとネットワークC間のレイヤ3中継（異なるサブネット間中継）
   ネットワークBのL2スイッチ1とは，Taggedフレーム（VLAN ID=10）を送受信します。
   ネットワークCのL2スイッチ2とは，Taggedフレーム（VLAN ID=20）を送受信します。
