28.1.5　マルチキャストチャネル数制限機能

マルチキャストチャネル数制限機能は，MLDインタフェース単位でマルチキャストチャネルリストを設定して，設定したマルチキャストチャネルリスト内でマルチキャストグループに参加できるマルチキャストチャネル数を制限する機能です。

＜この項の構成＞
(1)　マルチキャストグループへの参加判定
(2)　注意事項

(1)　マルチキャストグループへの参加判定

コンフィグレーションコマンドipv6 mld channel-limitで設定したマルチキャストチャネル数の上限値と，MLD Report（参加要求）メッセージの受信によってカウントした参加数を比較します。このとき，参加数が上限値以下の場合だけ，マルチキャストグループへの参加を許可します。

(2)　注意事項

本機能はMLDのマルチキャストグループ情報生成時に制限する機能です。そのため，PIM-SMで使用しているマルチキャストグループでは，マルチキャストグループへの参加が許可されたあとマルチキャストパケットの送信者が追加されると，上限値に関係なくマルチキャストチャネルの参加が許可されます。PIM-SM使用時にマルチキャストチャネル数の上限値を超える例を次の図に示します。

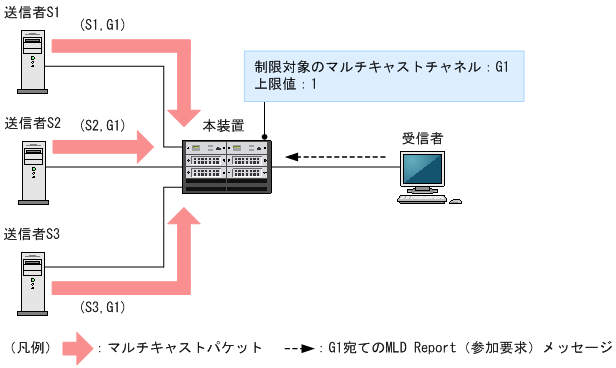

図28-1　PIM-SM使用時にマルチキャストチャネル数の上限値を超える例

[図データ]

この例では，グループアドレスG1を対象として，マルチキャストチャネル数の上限値を1に設定しています。受信者からG1宛てのMLD Report（参加要求）メッセージを受信すると，上限値を超えないためG1の参加が許可されます。その後，G1の送信者S1，S2，S3が追加されると，上限値を超えた(S1,G1)，(S2,G1)，(S3,G1)の3チャネルも参加が許可されます。このように，PIM-SMでは，送信者が追加されると上限値を超過して中継されます。
