26.4.4　MLDv2使用時のIPv6経路制御動作

＜この項の構成＞
(1)　MLDv2使用時のIPv6 PIM-SM動作
(2)　MLDv1/MLDv2受信者混在時のIPv6経路制御

(1)　MLDv2使用時のIPv6 PIM-SM動作

マルチキャスト送信者（送信元アドレス：S1）がPIM-SMで使用するマルチキャストグループ（グループアドレス：G1）にマルチキャストパケットを送信して，受信者がMLDv2でマルチキャストグループに参加する場合の動作を次に示します。

  1. 受信者からマルチキャストグループに参加するためのMLDv2 Report(G1,S1)メッセージを受信します。
  2. MLDv2 Report(G1,S1)メッセージを受信した装置は，ランデブーポイントへの最短パス方向にグループアドレス（G1）を設定したPIM Joinメッセージを送信します。
  3. PIM Joinメッセージを受信したランデブーポイントは各マルチキャストグループの存在を認識します。マルチキャストパケットを送信元ネットワークからランデブーポイント経由で各グループメンバに配送するために，送信者を頂点としたランデブーポイント経由の配送ツリーを形成します。
  4. 送信者から各グループメンバに対して最短パスで到達できるように，既存のユニキャストルーティングを使用して送信者からの最短パスを決定します（PIM Joinメッセージを送信者への最短パス方向に送信して，最短パス配送ツリーを形成します）。
  5. マルチキャスト送信者（送信元アドレス：S1）がマルチキャストグループ（グループアドレス：G1）宛てに送信したマルチキャストパケットを受信した装置は，最短パス配送ツリーに従ってマルチキャストパケットを中継します。

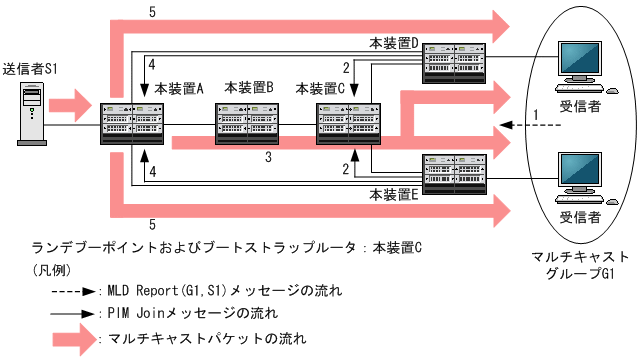

    図26-19　MLDv2使用時のPIM-SM動作概要

    [図データ]

(2)　MLDv1/MLDv2受信者混在時のIPv6経路制御

MLDv1でPIM-SSMの設定をしている状態で，MLDv1受信者とMLDv2受信者が混在する場合の経路制御動作について説明します。

コンフィグレーションで設定したPIM-SSMで使用するアドレス範囲に含まれるグループアドレスに対して参加要求を受信した場合，次の表に示すようにPIM-SSMが動作します。MLDv1/MLDv2受信者混在時の経路制御動作を次の表に示します。

表26-15　MLDv1/MLDv2受信者混在時の経路制御動作

参加グループアドレス MLDv1 Reportメッセージ
MLDv2 Report（EXCLUDEモード）メッセージ		 MLDv2 Report（INCLUDEモード）メッセージ
PIM-SSMで使用するアドレス範囲内 PIM-SSM
（MLD PIM-SSM連携機能使用時）		 PIM-SSM
PIM-SSMで使用するアドレス範囲外 PIM-SM PIM-SM

MLDv1 Reportメッセージで参加要求を受信した場合，送信元リストにはMLD PIM-SSM連携機能で設定された送信元アドレスを使用します。MLDv1 ReportメッセージとMLDv2 Report（EXCLUDEモード）メッセージで同じグループアドレスに対して参加要求を受信した場合，送信元リストにはMLD PIM-SSM連携機能で設定された送信元アドレスとMLDv2 Report（INCLUDEモード）メッセージに含まれる送信元リストを合わせたリストを使用します。
