コンフィグレーションガイド Vol.3

18.9.2　スタブルータの動作

コンフィグレーションコマンドmax-metric router-lsaでは，ドメインごとにスタブルータ機能を動作させるかどうかを指定します。さらに，動作条件として，スタブルータとして常時動作させるか，または起動後に動作させるかを選択できます。

＜この項の構成＞

(1)　常時動作する場合

(2)　起動後にスタブルータとして動作する場合

(3)　注意事項

(1)　常時動作する場合

常時，コストを最大値にします。スタブルータのコンフィグレーションを削除するまで，動作し続けます。

(2)　起動後にスタブルータとして動作する場合

次に示す契機でコストを最大値にします。コンフィグレーションで指定した期限が経過するまで，継続します。

• 装置起動
• 系切替による運用系BCUの交替後
  ただし，次の場合を除きます。

  • ノンストップルーティング使用時の系切替で，隣接状態を正しく引き継いで隣接装置と再接続しない場合
  • グレースフル・リスタート使用時の系切替で，グレースフル・リスタートに成功した場合
• ユニキャストルーティングプログラムの再起動後
  ただし，次の場合を除きます。

  • グレースフル・リスタート使用時の系切替で，グレースフル・リスタートに成功した場合

動作中に運用コマンドclear ip ospf stub-routerを実行するか，コンフィグレーションを削除することで停止できます。スタブルータの動作を次の図に示します。

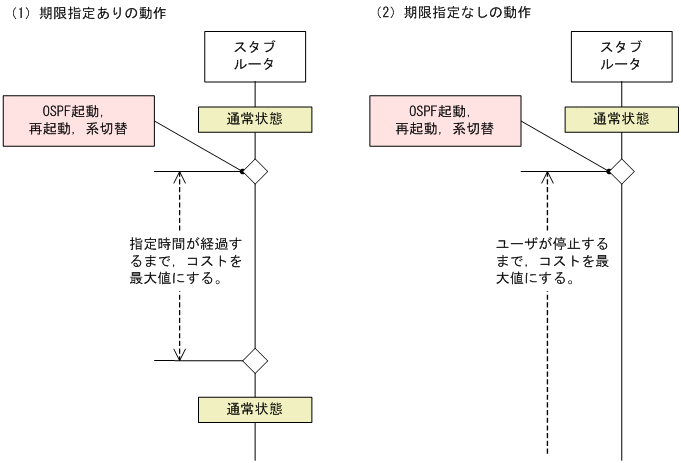

図18-8　スタブルータの動作

(3)　注意事項

• グレースフル・リスタートのヘルパールータとして動作しているとき，スタブルータのコンフィグレーションを変更しないでください。設定を変更すると，スタブルータが動作を開始したり終了したりして，ヘルパー動作に失敗することがあります。
• スタブルータとして常時動作する設定になっているとき，起動後に動作するように変更すると，すぐにスタブルータを終了します。
• スタブルータを通過する仮想リンクは，使用できません。
  通過エリアでのコストが65535よりも大きい場合，仮想ネイバーはその仮想リンクを到達不能とみなします。

• 古いOSPF規格のRFC1247の仕様では，最大メトリックの経路情報はSPF計算に使用されません。このため，新しいOSPF規格に対応していない装置では，スタブルータを経由する経路は登録されません。
