コンフィグレーションガイド Vol.3
エクストラネットを実現するには次の二つの方法があります。
- VRF間の経路交換
- VRF間にわたるスタティックルーティング
ここでは，ルーティングテーブルを操作するVRF間の経路交換，およびVRF間にわたるスタティックルーティングについて説明します。また，VRF間でインポートできる経路について説明します。
- ＜この項の構成＞
- (1) VRF間の経路交換
- (2) VRF間にわたるスタティックルーティング
- (3) VRF間でインポートできる経路
(1) VRF間の経路交換
各VRFが持つ経路情報を交換して，エクストラネットを実現します。VRF間の経路交換を次の図に示します。

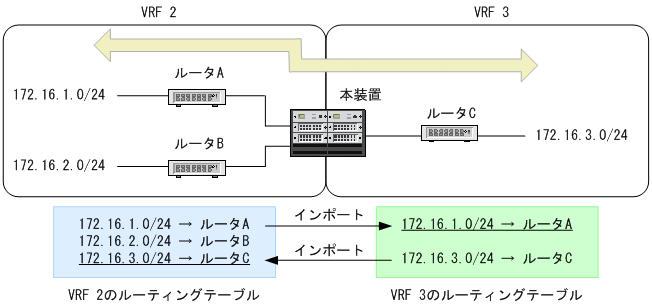

図13-29 VRF間の経路交換
VRF 2の経路（172.16.1.0/24）とVRF 3の経路（172.16.3.0/24）を交換して，特定ネットワーク間で通信できます。
(2) VRF間にわたるスタティックルーティング
他VRFのゲートウェイをネクストホップとするスタティック経路を生成して，エクストラネットを実現します。VRF間にわたるスタティックルーティングを次の図に示します。

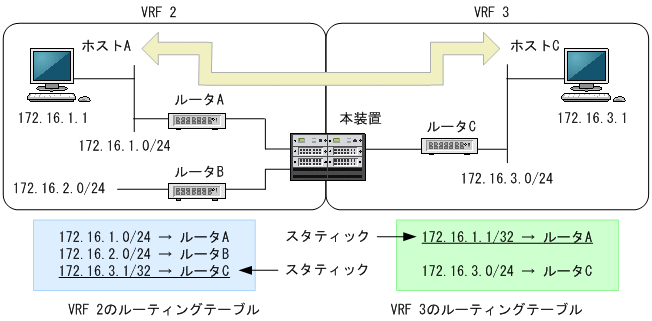

図13-30 VRF間にわたるスタティックルーティング
VRF 2のルーティングテーブルにホストCへの経路を，VRF 3のルーティングテーブルにホストAへの経路をスタティックで生成すると，特定ホスト間だけで通信できます。
(3) VRF間でインポートできる経路
他VRFまたはグローバルネットワークからインポートできる経路種別を次の表に示します。複数の経路種別に一致する場合は，一致したすべての経路種別がインポートできるときだけインポートできます。
表13-17 他VRFまたはグローバルネットワークからインポートできる経路種別（IPv4）
経路種別 インポートの可否 非アクティブ経路 × 削除保留中の経路 × エクストラネット用にインポートした経路 × 集約経路 ○ ループバックインタフェースに設定した経路 ○ イーサネットインタフェースの直結経路 ○ イーサネットサブインタフェースの直結経路 ○ ポートチャネルインタフェースの直結経路 ○ ポートチャネルサブインタフェースの直結経路 ○ マネージメントポートの直結経路 × AUXインタフェースの直結経路 × 出力インタフェースがイーサネットインタフェースとなる経路 ○ 出力インタフェースがイーサネットサブインタフェースとなる経路 ○ 出力インタフェースがポートチャネルインタフェースとなる経路 ○ 出力インタフェースがポートチャネルサブインタフェースとなる経路 ○ 出力インタフェースがループバックインタフェースとなる経路 ○ 出力インタフェースがNullインタフェースとなる経路 ○ 出力インタフェースがマネージメントポートとなる経路 × 出力インタフェースがAUXインタフェースとなる経路 × （凡例） ○：インポートできる ×：インポートできない
表13-18 他VRFまたはグローバルネットワークからインポートできる経路種別（IPv6）
経路種別 インポートの可否 非アクティブ経路 × 削除保留中の経路 × エクストラネット用にインポートした経路 × 集約経路 ○ ループバックインタフェースに設定した経路 ○ イーサネットインタフェースの直結経路（グローバルアドレス） ○ イーサネットインタフェースの直結経路（リンクローカルアドレス） × イーサネットサブインタフェースの直結経路（グローバルアドレス） ○ イーサネットサブインタフェースの直結経路（リンクローカルアドレス） × ポートチャネルインタフェースの直結経路（グローバルアドレス） ○ ポートチャネルインタフェースの直結経路（リンクローカルアドレス） × ポートチャネルサブインタフェースの直結経路（グローバルアドレス） ○ ポートチャネルサブインタフェースの直結経路（リンクローカルアドレス） × マネージメントポートの直結経路 × 出力インタフェースがイーサネットインタフェースとなる経路 ○ 出力インタフェースがイーサネットサブインタフェースとなる経路 ○ 出力インタフェースがポートチャネルインタフェースとなる経路 ○ 出力インタフェースがポートチャネルサブインタフェースとなる経路 ○ 出力インタフェースがループバックインタフェースとなる経路 ○ 出力インタフェースがNullインタフェースとなる経路 ○ 出力インタフェースがマネージメントポートとなる経路 × （凡例） ○：インポートできる ×：インポートできない
