1.4.1　IPパケットの中継方法

中継機能は，受信したパケットをルーティングテーブルに従って次のルータまたはホストに転送する機能です。

＜この項の構成＞
(1)　ルーティングテーブルの内容
(2)　ルーティングテーブルの検索

(1)　ルーティングテーブルの内容

ルーティングテーブルは複数個のエントリから構成されていて，各エントリは次の内容を含んでいます。本装置のルーティングテーブルの内容は運用コマンドshow ip routeで表示できます。

Destination
宛先ネットワークアドレスと宛先ネットワークアドレスに対するサブネットマスクのビット長です。サブネットマスクは，ルーティングテーブル検索時，受信IPパケットの宛先IPアドレスに対するマスクになります。サブネットワークに分割されていない宛先ネットワークアドレスについては，そのネットワークアドレスのネットワーククラスに対応したマスクビット長（例えば，Class Aなら8）を表示します。なお，ホストアドレスによって中継する場合には32を表示します。

Next Hop
次に中継する必要のあるルータのIPアドレスです。マルチパス機能を使用すると，複数個のNext Hopが存在します。

Interface
Next Hopのあるインタフェース名です。

Metric
ルートのメトリックです。

Protocol
学習元プロトコルです。

Age
ルートが確認，または変更されてからの時間（秒）です。

(2)　ルーティングテーブルの検索

受信したIPパケットの宛先IPアドレスに該当するエントリをルーティングテーブルから検索します。該当するエントリとは，受信したIPパケットの宛先IPアドレスをルーティングテーブルのサブネットマスクでマスク（AND）を取った結果が宛先ネットワークアドレスと同じ値になるものです。ルーティングテーブルの検索を次の図に示します。

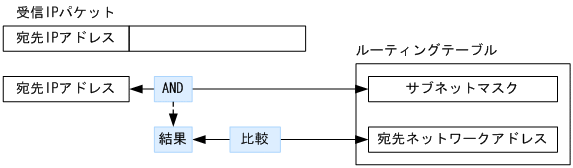

図1-3　ルーティングテーブルの検索

[図データ]
