27.2.3 ITU-T Y.1731 CFMの設定

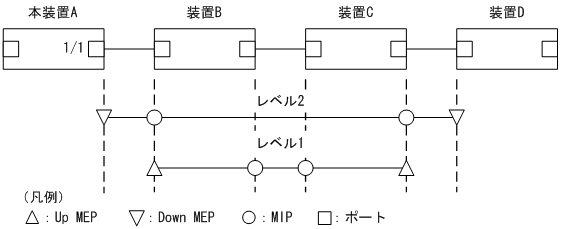

ITU-T Y.1731でドメインを設定する手順を説明します。ここでは,次の図に示す本装置Aの設定例を示します。
|
- 〈この項の構成〉
(1) MAの設定
- [設定のポイント]
-
レベルおよびMAIDを対向装置と一致させる必要があります。設定が異なる場合,本装置と対向装置は同一MAと判断されません。
[コマンドによる設定]
-
(config)# ethernet cfm mel 2 meg 20
(config-ether-cfm)# meg-id icc 342612 umc TtoO
レベル2とMA 20を設定します。また,MAIDを設定します。
(2) MEPの設定
- [設定のポイント]
-
MEPの設定数は,収容条件数以内に収まるように設定してください。
設定したMEPの運用を開始するには,装置のCFMを有効にする設定が必要です。
[コマンドによる設定]
-
(config)# interface gigabitethernet 1/1
(config-if)# ethernet cfm mep mel 2 meg 20 mep-id 211
(config-if)# exit
ポート1/1に,レベル2,MA 20に所属するMEPを設定します。
-
(config)# ethernet cfm enable
本装置のCFMの運用を開始します。
(3) CCの設定
- [設定のポイント]
-
cc enableコマンドの設定直後から,CCが動作します。
[コマンドによる設定]
-
(config)# ethernet cfm mel 2 meg 20
(config-ether-cfm)# cc interval 10sec
(config-ether-cfm)# cc enable
レベル2,MA 20で,CCMの送信間隔を10秒に設定したあとにCCの動作を開始します。
