19.1.1 概要
本装置内にはいくつかのキューがあります。各キューの動作状況および統計情報は,運用コマンドshow qos queueingおよびshow shaperで確認できます。
- 〈この項の構成〉

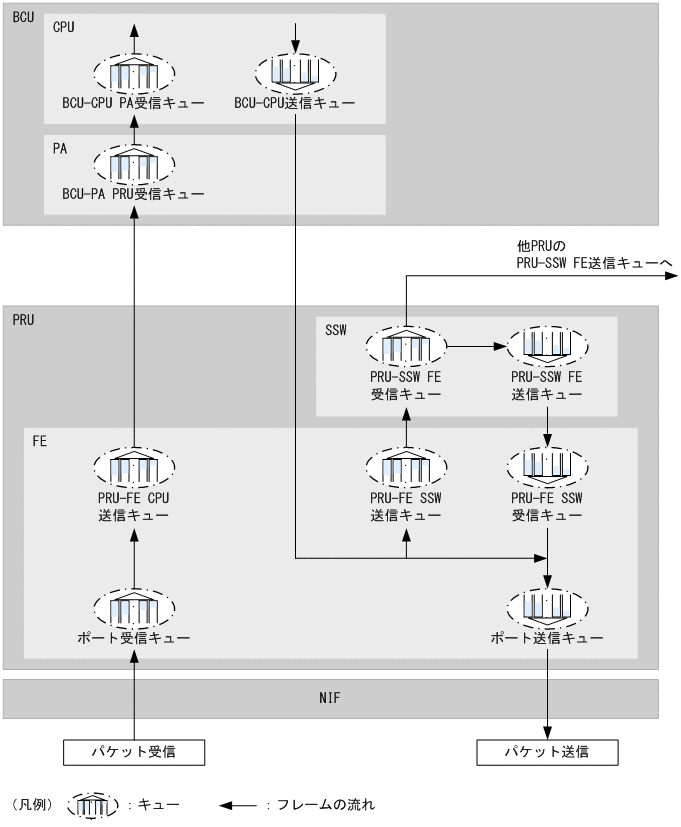

(1) AX8608Rの装置内キューとフレームの流れ

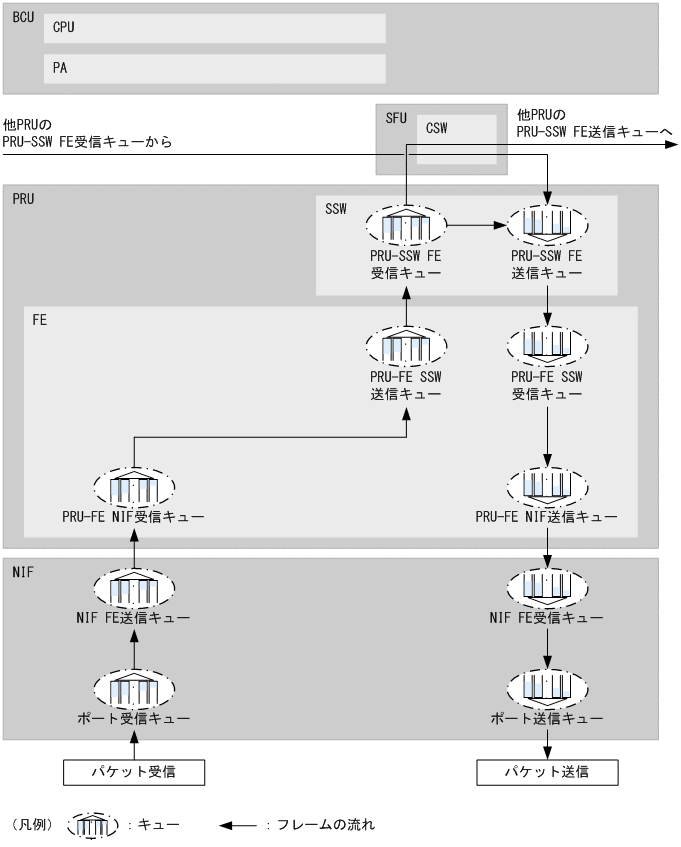

装置内キューとフレームの流れを次に示します。
|
|
|
|

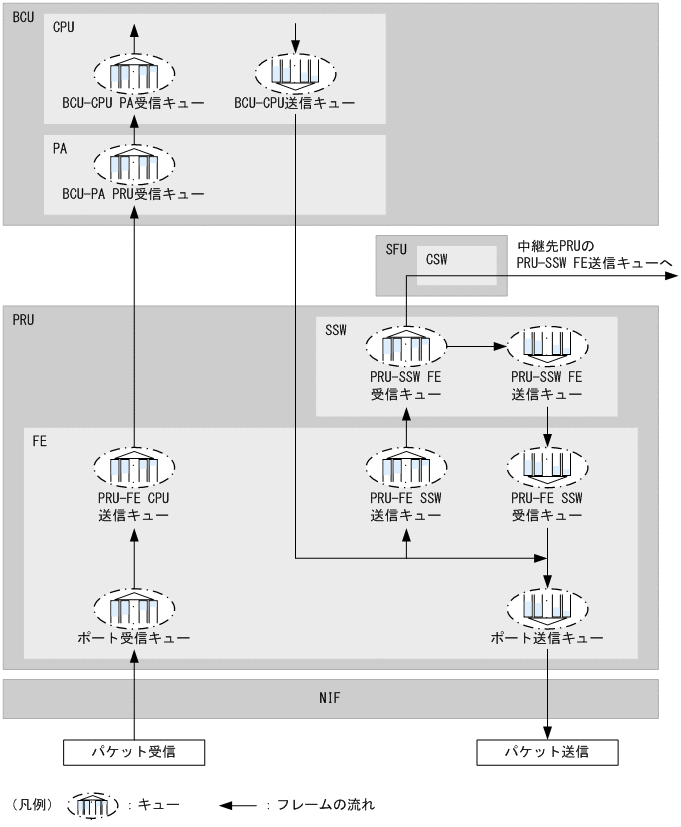

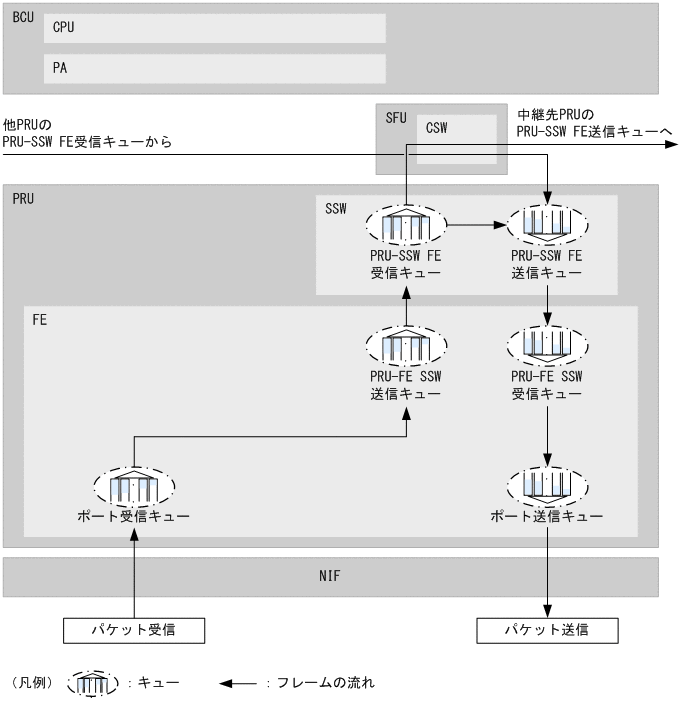

(2) AX8616RおよびAX8632Rの装置内キューとフレームの流れ

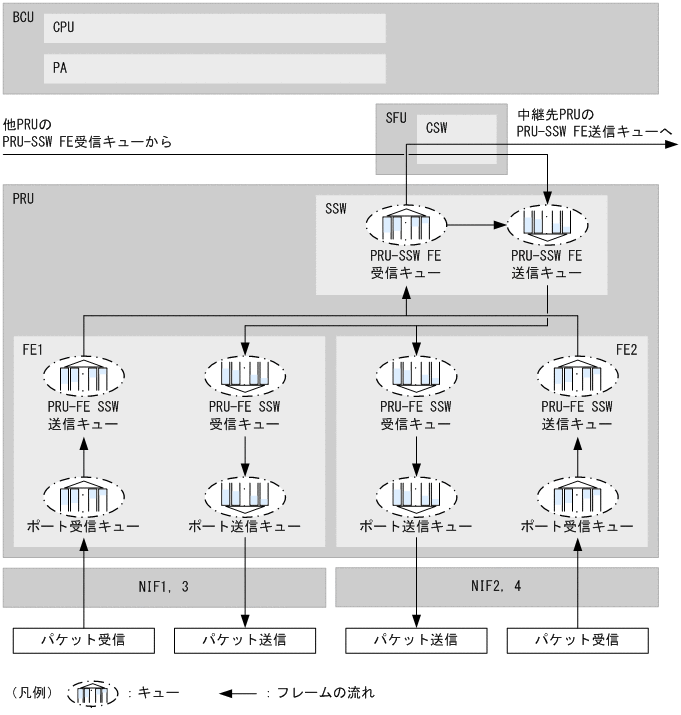

装置内キューとフレームの流れを次に示します。
|
|
|
|
(3) NIF種別ごとの装置内キューとフレームの流れ
本装置では,NIF種別ごとに装置内キューの有無および装置内キューの実装部位が異なります。NIF種別ごとの装置内キューの実装部位を次の表に示します。
NIF種別 |
キュー種別 |
|||||
---|---|---|---|---|---|---|
ポート受信キュー |
ポート送信キュー |
NIF FE受信キュー |
NIF FE送信キュー |
PRU-FE NIF受信キュー |
PRU-FE NIF送信キュー |
|
NL1G-12T |
FE |
FE |
− |
− |
− |
− |
NL1G-12S |
FE |
FE |
− |
− |
− |
− |
NL1GA-12S※ |
NIF |
NIF |
NIF |
NIF |
FE |
FE |
NLXG-6RS |
FE |
FE |
− |
− |
− |
− |
NLXGA-12RS※ |
NIF |
NIF |
NIF |
NIF |
FE |
FE |
NLXLG-4Q |
NIF |
NIF |
NIF |
NIF |
FE |
FE |
NLCG-1Q |
FE |
FE |
− |
− |
− |
− |
NMCG-1C |
FE |
FE |
− |
− |
− |
− |
NIF種別 |
キュー種別 |
|||
---|---|---|---|---|
PRU-FE CPU送信キュー |
PRU-FE SSW受信キュー |
PRU-FE SSW送信キュー |
PRU-SSW FE受信キュー |
|
NL1G-12T |
FE |
FE |
FE |
SSW |
NL1G-12S |
FE |
FE |
FE |
SSW |
NL1GA-12S※ |
FE |
FE |
FE |
SSW |
NLXG-6RS |
FE |
FE |
FE |
SSW |
NLXGA-12RS※ |
FE |
FE |
FE |
SSW |
NLXLG-4Q |
FE |
FE |
FE |
SSW |
NLCG-1Q |
FE |
FE |
FE |
SSW |
NMCG-1C |
FE |
FE |
FE |
SSW |
NIF種別 |
キュー種別 |
|||
---|---|---|---|---|
PRU-SSW FE送信キュー |
BCU-PA PRU受信キュー |
BCU-CPU PA受信キュー |
BCU-CPU送信キュー |
|
NL1G-12T |
SSW |
PA |
CPU |
CPU |
NL1G-12S |
SSW |
PA |
CPU |
CPU |
NL1GA-12S※ |
SSW |
PA |
CPU |
CPU |
NLXG-6RS |
SSW |
PA |
CPU |
CPU |
NLXGA-12RS※ |
SSW |
PA |
CPU |
CPU |
NLXLG-4Q |
SSW |
PA |
CPU |
CPU |
NLCG-1Q |
SSW |
PA |
CPU |
CPU |
NMCG-1C |
SSW |
PA |
CPU |
CPU |
(凡例) −:キューが存在しない
注※ このNIFはPE-NIFです。

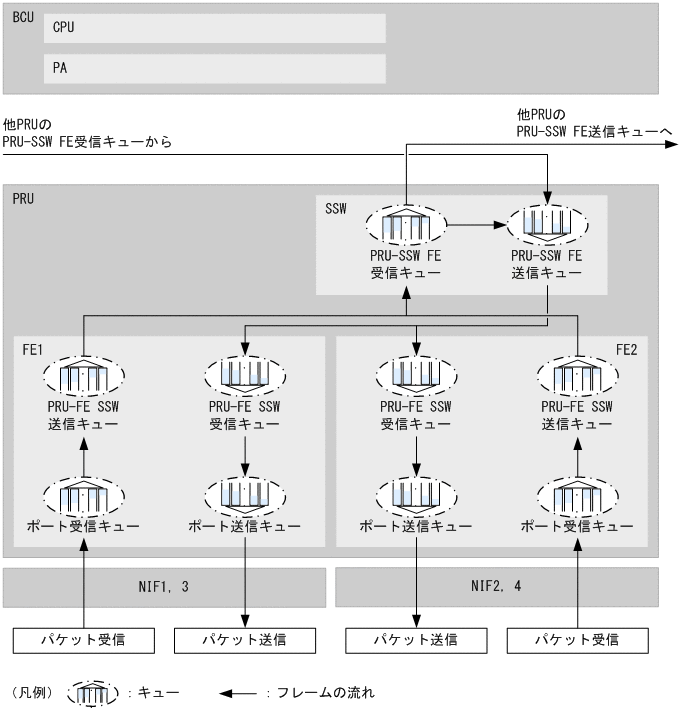

NLXLG-4QおよびPE-NIF以外のNIF搭載時の装置内キューとフレームの流れについては,「(1) AX8608Rの装置内キューとフレームの流れ」および「(2) AX8616RおよびAX8632Rの装置内キューとフレームの流れ」を参照してください。

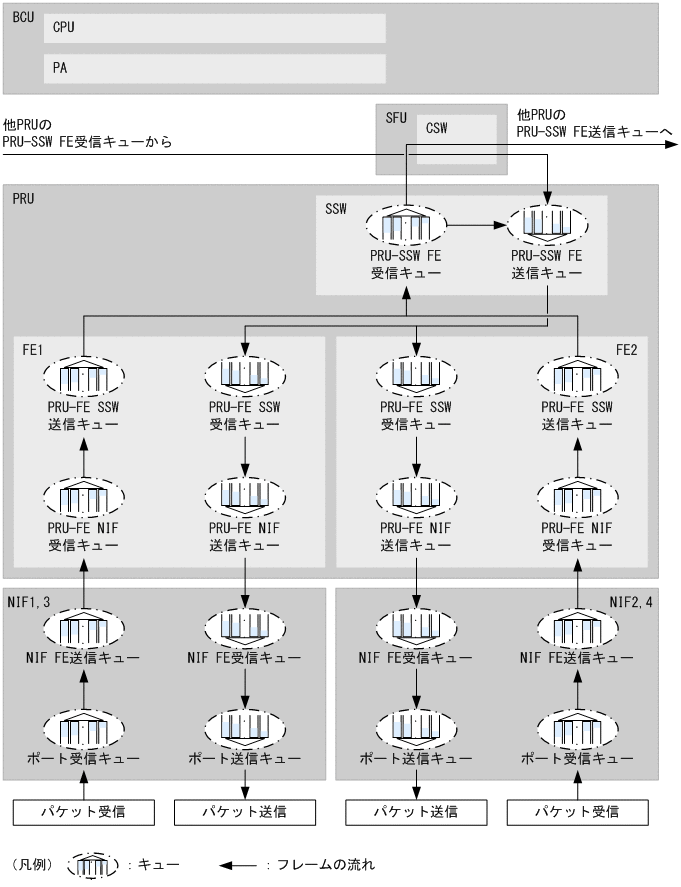

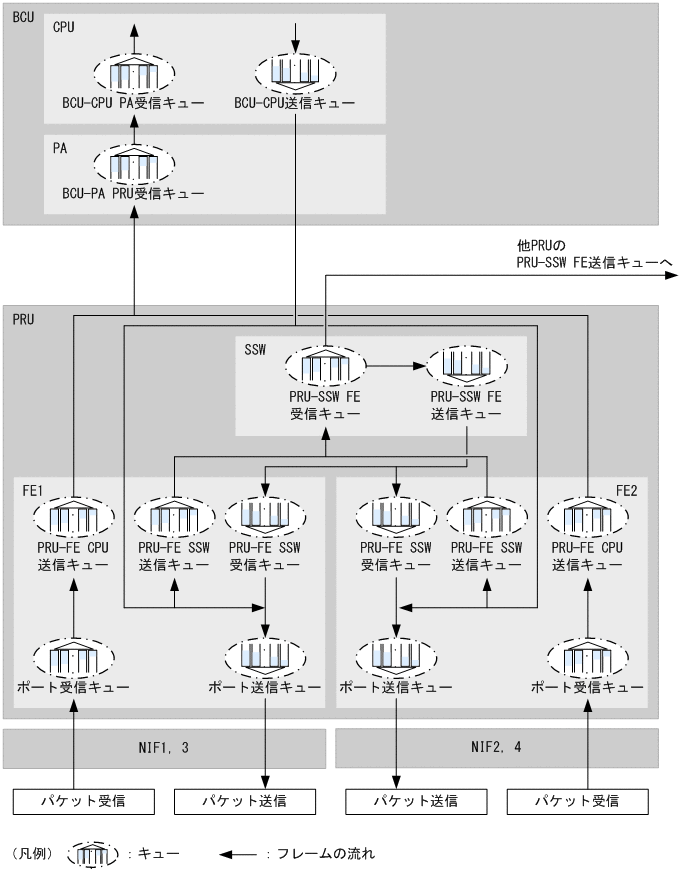

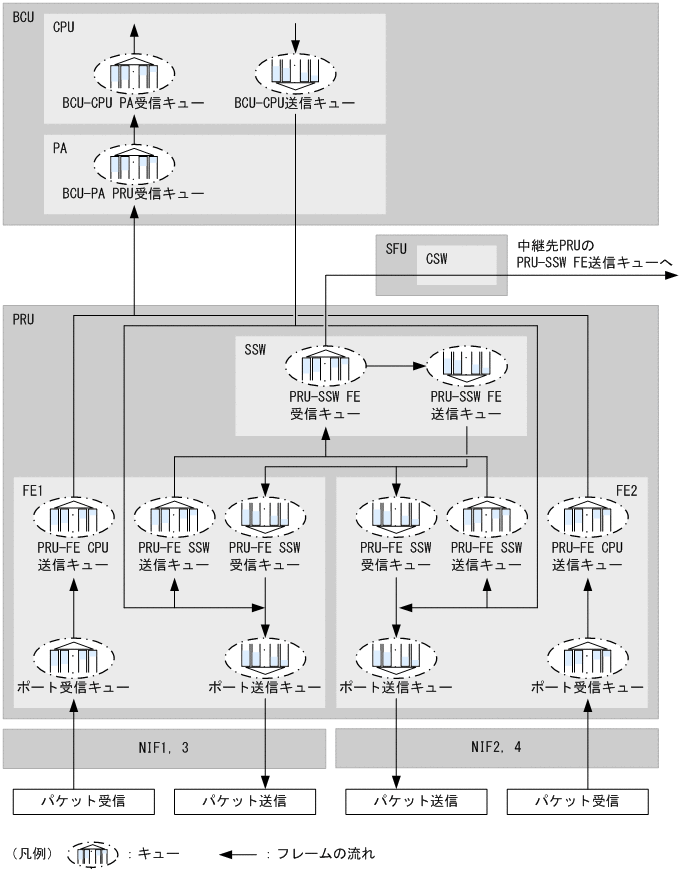

AX8616RおよびAX8632RでNLXLG-4Qを使用した場合の,装置内キューとBCU-CPUを経由しないフレームの流れを次に示します。
|
|

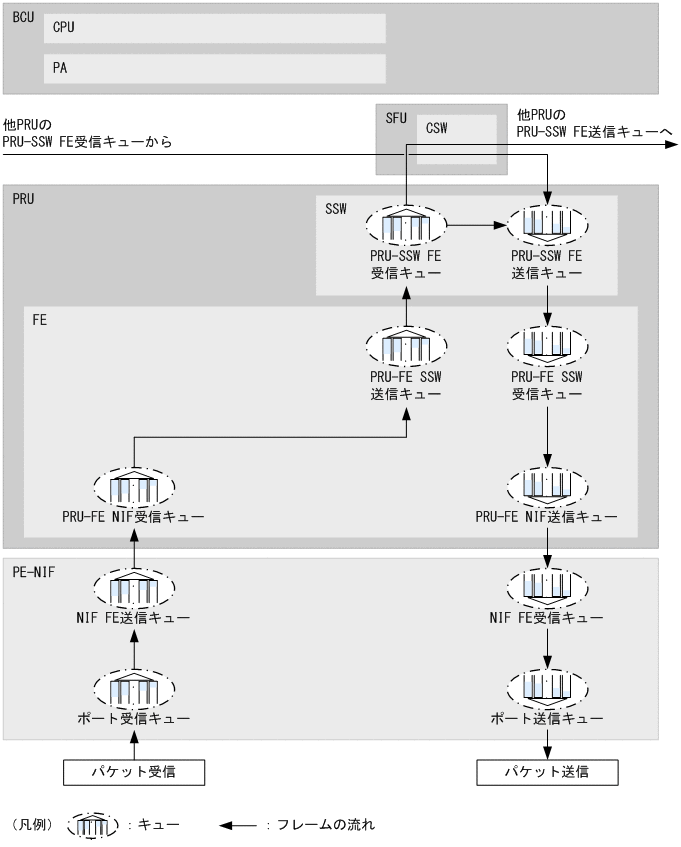

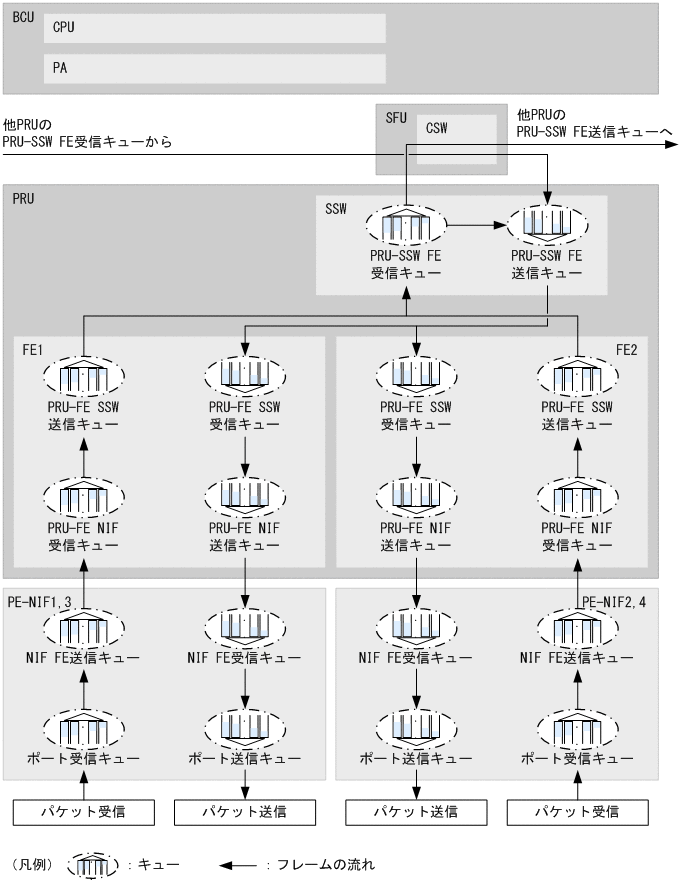

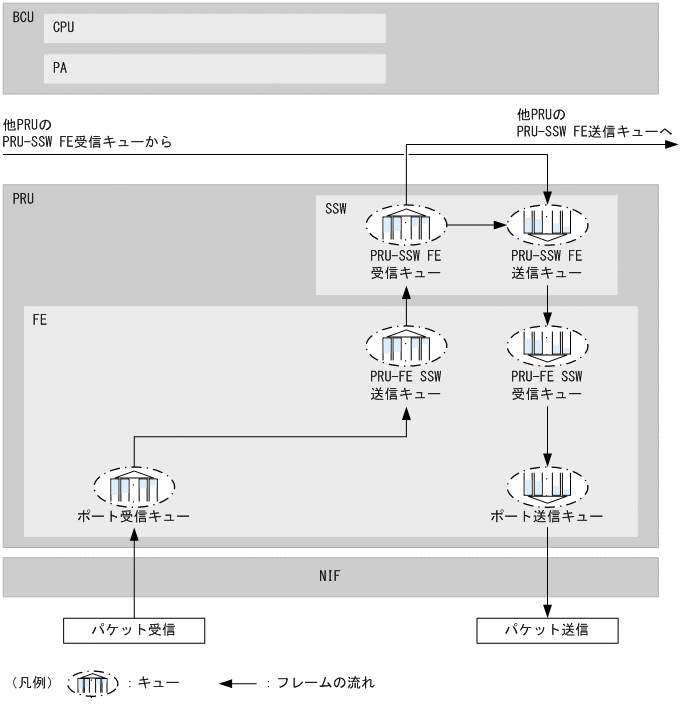

AX8616RおよびAX8632RでPE-NIFを使用した場合の,装置内キューとBCU-CPUを経由しないフレームの流れを次に示します。
|
|
(4) PE-NIFで階層化シェーパを使用した場合の装置内キューとフレームの流れ【OP-SHPS】
PE-NIFで階層化シェーパを使用した場合は,ポートシェーパを使用した場合と比較して,次に示す装置内キューが異なります。
-
ポートシェーパ使用時のポート送信キューは,階層化シェーパ使用時はユーザ送信キューとなる
例として,AX8616RおよびAX8632R,PRU-1Aで,階層化シェーパを使用した場合の,装置内キューとBCU-CPUを経由しないフレームの流れを次に示します。
|
