5.2.2 DHCPv6リレーエージェントでIPv6アドレスが割り当てられない
DHCPv6リレーエージェントの通信トラブルが発生する要因として，次の5種類が考えられます。
-
DHCPv6リレーエージェントのコンフィグレーション設定
-
DHCPv6サーバ（以降，サーバ）のコンフィグレーション設定
-
DHCPv6クライアント（以降，クライアント）のコンフィグレーション設定
-
RAのコンフィグレーション設定
-
IPv6ネットワークの通信障害

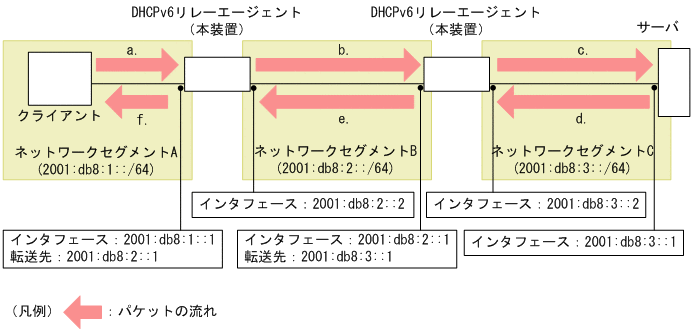

ここでは，次に示すネットワーク構成を例として，障害部位および原因の切り分け手順を説明します。
|
|
![[図データ]](./GRAPHICS/ZU030100.GIF)
|
確認ポイント （図中の記号） |
パケット内の値 |
|||
|---|---|---|---|---|
|
宛先IPv6アドレス |
送信元IPv6アドレス |
宛先UDPポート番号 |
送信元UDPポート番号 |
|
|
a. |
ff02::1:2 |
クライアントリンクローカルアドレス |
547 |
任意 |
|
b. |
2001:db8:2::1 |
2001:db8:2::2 |
547 |
546 |
|
c. |
2001:db8:3::1 |
2001:db8:3::2 |
547 |
546 |
|
d. |
2001:db8:3::2 |
2001:db8:3::1 |
547 |
任意 |
|
e. |
2001:db8:2::2 |
2001:db8:2::1 |
547 |
547 |
|
f. |
クライアントリンクローカルアドレス |
2001:db8:1::1 |
546 |
547 |
- 〈この項の構成〉
(1) DHCPv6リレーエージェントの状態および統計情報の確認
DHCPv6リレーエージェントの状態および統計情報を確認して，次の表に示す障害解析方法に従って原因を切り分けてください。
|
項番 |
確認内容・コマンド |
対応 |
|---|---|---|
|
1 |
クライアント側インタフェースで，クライアントから受信したパケット数（DHCPv6 Request Packets CountのReceive Packets）がカウントされているか確認してください。
|
カウントされている場合は，項番2へ。 |
|
カウントされていない場合は，次の内容を確認してください。
|
||
|
2 |
ホップ数が最大数以上のため廃棄されたパケット数（DHCPv6 Error Packets CountのHops Over）がカウントされているか確認してください。
|
カウントされている場合は，「(2) DHCPv6リレーエージェント設定の確認」を参照して，DHCPv6パケットの最大ホップ数を確認してください。 |
|
カウントされていない場合は，項番3へ。 |
||
|
3 |
クライアント側インタフェースの転送先で，サーバ（転送先）宛てへの送信に成功したパケット数（DHCPv6 Request Packets CountのSend Packets）がカウントされているか確認してください。
|
カウントされている場合は，項番4へ。 |
|
カウントされていない場合は，次の内容を確認してください。
|
||
|
4 |
サーバから受信したパケット数（DHCPv6 Reply Packets CountのReceive Packets）がカウントされているか確認してください。
|
カウントされている場合は，項番5へ。 |
|
カウントされていない場合は，次の内容を確認してください。
|
||
|
5 |
クライアント宛てへの送信に成功したパケット数（DHCPv6 Reply Packets CountのSend Packets）がカウントされているか確認してください。
|
カウントされている場合は，次の内容を確認してください。
|
|
カウントされていない場合は，項番6へ。 |
||
|
6 |
バインディング（IA_PD）エントリ数が最大数を超えたため破棄されたパケット数（DHCPv6 Error Packets CountのLease Prefix Over）がカウントされているか確認してください。
|
カウントされている場合は，アドレス割り当て数（IA_PD）が本装置の最大数を超えないように，ネットワーク構成を見直してください。 |
|
カウントされていない場合は，次の内容を確認してください。
|
(2) DHCPv6リレーエージェント設定の確認
DHCPv6リレーエージェントのコンフィグレーション設定ミスによって，クライアントにIPv6アドレスが割り当てられないという原因が考えられます。DHCPv6リレーエージェントのコンフィグレーションを確認する手順を次に示します。
-
クライアント側のIPv6インタフェースに，DHCPv6パケットの転送先が設定（コンフィグレーションコマンドipv6 dhcp relay destination）されていることを確認してください。
-
DHCPv6パケットの転送先として設定（コンフィグレーションコマンドipv6 dhcp relay destination）されている，サーバもしくはDHCPv6リレーエージェントのIPv6アドレス，またはIPv6インタフェースが，ネットワーク構成と一致していることを確認してください。
-
DHCPv6パケットの最大ホップ数が，本装置とクライアント間のDHCPv6リレーエージェントの数よりも大きな値に設定（コンフィグレーションコマンドipv6 dhcp relay maximum-hop-count）されていることを確認してください。
(3) RA設定の確認
クライアントを直接接続している場合，RAのコンフィグレーション設定ミスによってクライアントにIPv6アドレスが割り当てられないという原因が考えられます。RAのコンフィグレーションを確認する手順を次に示します。
-
クライアント側のIPv6インタフェースに，アドレス自動管理設定フラグを有効にする設定（コンフィグレーションコマンドipv6 nd managed-config-flag）がされていることを確認してください。アドレス自動管理設定フラグとは，RAによるアドレス自動設定とは別に，DHCPv6などのRA以外の手段によってIPv6アドレスを端末に自動で設定させるフラグです。
なお，DHCPv6によってIPv6アドレス以外の情報だけを取得する場合は，上記のコンフィグレーションが設定されていないことを確認してください。
-
クライアント側のIPv6インタフェースに，アドレス以外情報設定フラグを有効にする設定（コンフィグレーションコマンドipv6 nd other-config-flag）がされていることを確認してください。アドレス以外情報設定フラグとは，DHCPv6などのRA以外の手段によってIPv6アドレス以外の情報を端末に自動で取得させるフラグです。
なお，DHCPv6によってIPv6アドレスだけを割り当てる場合は，上記のコンフィグレーションが設定されていないことを確認してください。
(4) DHCPv6リレーエージェントとIPv6マルチキャストを同時に運用している場合の確認
本装置でDHCPv6リレーエージェントとIPv6マルチキャストを同時に使用する場合，DHCPv6リレーエージェントの転送先として各サーバを個別に設定していることを確認してください。もし，DHCPv6パケットの転送先として全サーバ宛てを指定しているときは，次の点を確認してください。
-
本装置の対向ルータ側で，本装置と接続するIPv6インタフェースのリンクローカルアドレスをIPv6インタフェース内の最大値に設定して，IPv6マルチキャストでの中継代表ルータ（DR）になるようにしているか
なお，詳細な設定方法は対向ルータのマニュアルを参照してください。
-
対向ルータがランデブーポイントとなるように，本装置および対向ルータのIPv6マルチキャストが設定されているか
