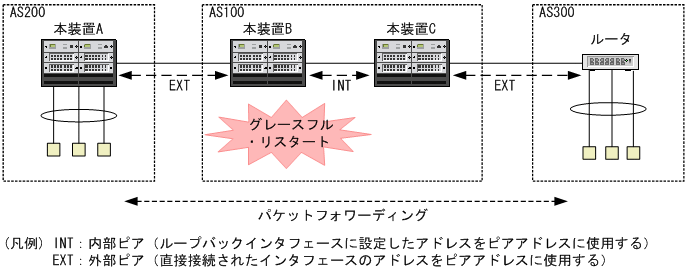

22.1.12　グレースフル・リスタート

(a)　動作契機

本装置でBGPのリスタートルータの機能が動作する契機を次に示します。

• 系切替によって運用系BCUが交替したとき

• ユニキャストルーティングプログラムが再起動したとき

(b)　リスタートルータの機能

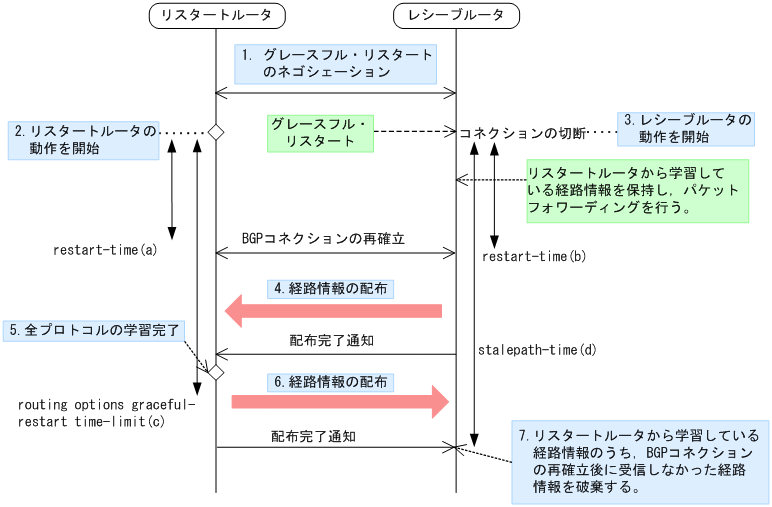

グレースフル・リスタートの開始後に，BGPコネクションが再確立するまでの待ち時間の上限を，コンフィグレーションコマンドbgp graceful-restart restart-timeの指定に従って監視します（「図22‒16　グレースフル・リスタートのシーケンス」の（a））。この時間内にBGPコネクションが再確立しない場合，リスタートルータは該当するレシーブルータからの経路情報配布を待たないで，自ルータからの経路情報配布を開始します。これによって，不安定な状態とみられる該当レシーブルータが経路収束へ影響することを回避します。

リスタートルータが経路情報の受信完了を待ち，経路配布を開始する時間の上限は，コンフィグレーションコマンドrouting options graceful-restart time-limitの指定値に従います（「図22‒16　グレースフル・リスタートのシーケンス」の（c））。

各パラメータを設定する場合は，一般に次のようにしてください。

• ループバックインタフェースに設定したアドレスをピアアドレスとする内部ピアを使用している場合，コンフィグレーションコマンドbgp graceful-restart restart-timeを，OSPFまたはOSPFv3のリスタート時間＋コネクション確立時間よりも長く設定する。

  ピアアドレスをIGP経路によって解決する構成では，BGPピアのコネクションを再確立するためにIGP経路が必要になります。このため，コンフィグレーションコマンドbgp graceful-restart restart-timeを，IGPのリスタート時間＋コネクション確立時間よりも長く設定してください。

• コンフィグレーションコマンドrouting options graceful-restart time-limitはコンフィグレーションコマンドbgp graceful-restart restart-timeより大きい値を設定する。

また，BGP経路情報のNEXT_HOP属性をIGP経路によって解決する構成では，次のように設定してください。

• IGPのrestart-timeはbgpのrestart-timeより小さい値を設定

(c)　グレースフル・リスタートが失敗するケース

BGPのグレースフル・リスタートが失敗するケースを次に示します。

• グレースフル・リスタートを開始してから，restart-timeの時間が経過しても隣接装置との間でBGPコネクションが再確立しなかった場合，該当するピア装置を経由する通信が停止します。

• 本装置のグレースフル・リスタート中に，レシーブルータ機能を実行するピア装置がリスタートした場合，該当するピア装置を経由する通信が停止します。

• レシーブルータ機能を実行するピア装置が，グレースフル・リスタートの開始前に，本装置から学習した経路情報を保持できなかった場合，該当するピア装置を経由する通信が停止します。

• グレースフル・リスタートの開始後に，すべてのレシーブルータへの経路情報の配布が完了する前にBGPコネクションが再び切断した場合，該当するピア装置を経由する通信が停止します。

• グレースフル・リスタートの開始後に，リスタートルータから学習した経路数が学習経路数制限機能による上限値を超え，BGPコネクションが再切断した場合，リスタートルータを経由する通信が停止します。

(a)　動作契機

本装置でBGPのレシーブルータの機能が動作する契機を次に示します。

• BGPコネクションが確立しているピアから，NOTIFICATIONメッセージを受信しないで，該当するコネクションが使用しているTCPセッションの切断を検出したとき

• BGPコネクションが確立しているピアから，新規のTCPセッションが接続され，OPENメッセージを受信したとき

(b)　レシーブルータの機能

グレースフル・リスタートの開始後に，BGPコネクションが再確立するまでの待ち時間の上限を，コンフィグレーションコマンドbgp graceful-restart restart-timeの指定に従って監視します（「図22‒16　グレースフル・リスタートのシーケンス」の（b））。この時間内にBGPコネクションが再確立しない場合，レシーブルータは，リスタートルータから学習している経路情報を破棄して，リスタートルータを経由するパケットのフォワーディングを停止します。

restart-timeの値は，グレースフル・リスタートのネゴシエーションをするときに，ピアへ通知されます。本装置では，ピアから通知されたrestart-timeの値が，自装置の設定値より小さいとき，通知されたrestart-timeの値を使用して監視します。

レシーブルータがリスタートルータの再起動前に学習した経路情報を保持しておく時間の上限はコンフィグレーションコマンドbgp graceful-restart stalepath-timeで指定します（「図22‒16　グレースフル・リスタートのシーケンス」の（d））。

(c)　レシーブルータ機能が失敗するケース

BGPのグレースフル・リスタートが失敗するケースを次に示します。

• グレースフル・リスタートを開始してから，restart-timeの時間が経過してもBGPコネクションが再確立しなかった場合，リスタートルータを経由する通信が停止します。

• レシーブルータ機能を実行中に自装置がリスタートした場合，リスタートルータを経由する通信が停止します。

• グレースフル・リスタートしているピア装置が，グレースフル・リスタートの開始前に学習していた経路情報を保持できなかった場合，リスタートルータを経由する通信が停止します。

• グレースフル・リスタートの開始後に再確立したBGPコネクション上で，リスタートルータからの経路情報の配布が完了する前に再び切断した場合，リスタートルータを経由する通信が停止します。

• グレースフル・リスタートの開始後に，リスタートルータから学習した経路数が学習経路数制限による上限値を超え，BGPコネクションが再切断した場合，リスタートルータを経由する通信が停止します。
