27.2.2　IEEE802.1ag CFMの設定

IEEE802.1agでドメインを設定する手順を説明します。ここでは，次の図に示す本装置Aの設定例を示します。

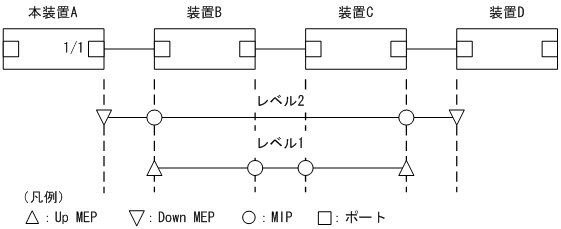

図27‒30　IEEE802.1ag CFMの設定例

〈この項の構成〉

(1)　ドメインおよびMAの設定

［設定のポイント］: レベル，ドメイン名称，およびMAIDを対向装置と一致させる必要があります。設定が異なる場合，本装置と対向装置は同一MAと判断されません。

［コマンドによる設定］

(config)# ethernet cfm domain-level 2 ma 2

(config-ether-cfm)# domain-name str operator_2

(config-ether-cfm)# ma-id str BaseA_to_BaseD

(config-ether-cfm)# exit

レベル2とMA 2を設定します。また，ドメイン名称およびMAIDを設定します。

(2)　MEPの設定

［設定のポイント］

MEPの設定数は，収容条件数以内に収まるように設定してください。

設定したMEPの運用を開始するには，装置のCFMを有効にする設定が必要です。

［コマンドによる設定］

(config)# interface gigabitethernet 1/1

(config-if)# ethernet cfm mep domain-level 2 ma 2 mep-id 201

(config-if)# exit

ポート1/1に，レベル2，MA 2に所属するMEPを設定します。
(config)# ethernet cfm enable

本装置のCFMの運用を開始します。

(3)　CCの設定

［設定のポイント］: cc enableコマンドの設定直後から，CCが動作します。

［コマンドによる設定］

(config)# ethernet cfm domain-level 2 ma 2

(config-ether-cfm)# cc interval 10sec

(config-ether-cfm)# cc enable

レベル2，MA 2で，CCMの送信間隔を10秒に設定したあとにCCの動作を開始します。
