27.1.1　概要

イーサネットは企業内LANだけでなく広域網でも使われるようになってきました。これに伴って，イーサネットにSONETやATMと同等の保守管理機能が求められています。

CFMでは，次の主な三つの機能を使用して，レイヤ2ネットワークの保守管理を行います。

CFMの構成例を次の図に示します。

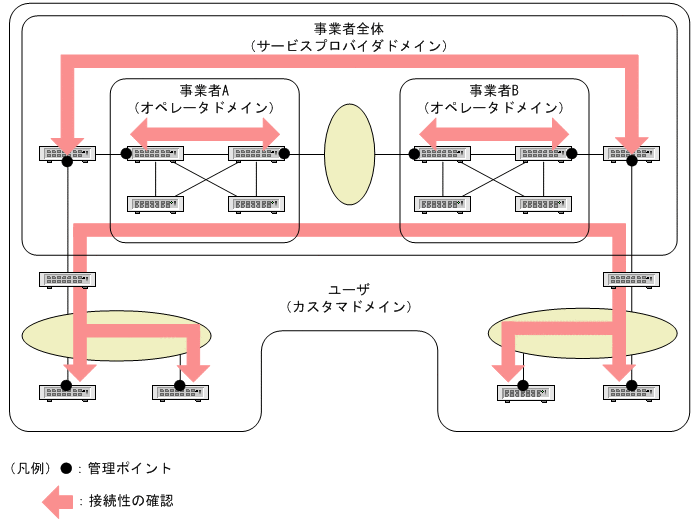

図27‒1　CFMの構成例

〈この項の構成〉

(1)　CFMの機能

CFMにはIEEE802.1agとITU-T Y.1731の二つの規格があります。ITU-T Y.1731ではIEEE802.1agと同等の機能に，独自の機能を追加しています。本装置ではどちらの機能もサポートしています。それぞれの機能を次に示します。

表27‒1　IEEE802.1ag CFMの機能
機能名	説明	サポート
Continuity Check（CC）	管理ポイント間の到達性の常時監視	○
Loopback	ループバック試験 ping相当の機能をレイヤ2で実行します。	○
Linktrace	ルート探索 traceroute相当の機能をレイヤ2で実行します。	○
RDI	検出した障害をほかの管理ポイントに通知（CCの一部）	○

（凡例）　○：サポート

表27‒2　ITU-T Y.1731 CFMの機能
機能名	説明	サポート
ETH-CC（CC）	管理ポイント間の到達性の常時監視	○
ETH-LB（Loopback）	ループバック試験 ping相当の機能をレイヤ2で実行します。	○
ETH-LT（Linktrace）	ルート探索 traceroute相当の機能をレイヤ2で実行します。	○
ETH-RDI（RDI）	検出した障害をほかの管理ポイントに通知	○
ETH-AIS	下位ドメインの障害を上位ドメインに通知	△
ETH-LCK	ETH-Testなどの試験のために障害検出を制御	△
ETH-Test	フレームロスやビット誤りなどの詳細な測定	×
ETH-APS	高速（50msec）な障害切替	×
ETH-MCC	保守用信号チャネル	×
ETH-EXP	実験用	×
ETH-VSP	ベンダー独自機能の実装用	×
ETH-LM	フレームロスの測定	×
ETH-DM	伝送遅延の測定	×
ETH-CSF	クライアントシグナル失敗	×
ETH-SLM	合成損失測定	×

（凡例）　○：サポート　△：受信だけサポート　×：未サポート

CFMを構成する要素を次に示します。

表27‒3　IEEE802.1agのCFMを構成する要素
構成要素	説明
ドメイン（Maintenance Domain）	CFMを適用するネットワーク上の管理用のグループ
ドメインレベル	ドメインのレベル
MA （Maintenance Association）	ドメインを細分化して管理するグループ
MAID （Maintenance Association IDentifier）	MAの識別子ドメイン名称，MA番号，MA名称から構成される識別子です。
MEP （Maintenance association End Point）	管理終端ポイントドメインの境界上のポートで，MA単位に設定します。また，CFMの各機能を実行するポートです。 MEPにはDown MEPとUp MEPがあります。
Down MEP	CFM PDUを直接送受信するMEP
Up MEP	CFM PDUを直接送受信しないで，L2転送機能によってほかのポートで送受信するMEP
MIP （Maintenance domain Intermediate Point）	管理中間ポイントドメインの内部に位置する管理ポイントです。
MP （Maintenance Point）	管理ポイント MEPとMIPの総称です。

表27‒4　ITU-T Y.1731のCFMを構成する要素
構成要素	説明
MEG （Maintenance Entity Group）	管理ポイントのグループ
MEGレベル	MEGのレベル
MEG ID	MEGの識別子 MEG名称から構成される識別子です。
MEP （Maintenance entity group End Point）	管理終端ポイント管理境界上のポートで，MEG単位に設定します。また，CFMの各機能を実行するポートです。 MEPにはDown MEPとUp MEPがあります。
Down MEP	CFM PDUを直接送受信するMEP
Up MEP	CFM PDUを直接送受信しないで，L2転送機能によってほかのポートで送受信するMEP。
MIP （Maintenance entity group Intermediate Point）	管理中間ポイント MEGの内部に位置する管理ポイントです。
サーバMEP	ETH-AISの動作に必要なMEP MEPを設定すると自動設定されます。

IEEE802.1agとITU-T Y.1731の用語の対応を次の表に示します。

表27‒5　IEEE802.1agとITU-T Y.1731の用語の対応
IEEE802.1agでの用語	ITU-T Y.1731での用語	本マニュアルでの用語	備考
ドメイン	−	ドメイン	本マニュアルでは同じMEGレベルのMEGの総称をドメインと呼びます。
ドメインレベル	MEGレベル	レベル	−
MA	MEG	MA	本マニュアルではIEEE802.1ag，ITU-T Y.1731で共通の説明をする場合はMAと呼びます。区別する場合は「IEEE802.1agのMA」のように呼びます。
MAID	MEG ID	MAID	本マニュアルではIEEE802.1ag，ITU-T Y.1731で共通の説明をする場合はMAIDと呼びます。区別する場合は「IEEE802.1agのMAID」のように呼びます。
MEP	MEP	MEP	−
Down MEP	Down MEP	Down MEP	−
Up MEP	Up MEP	Up MEP	−
MIP	MIP	MIP	−
MP	−	MP	本マニュアルではMEPとMIPの総称をMPと呼びます。
−	サーバMEP	サーバMEP	サーバMEPはITU-T Y.1731だけの機能です。

（凡例）　−：該当なし

CFMは，スイッチポートでは動作しません。

スイッチポートを除いた，本装置でのCFMの構成要素のサポート状況を次の表に示します。

（凡例）　○：サポート　×：未サポート

CFMでは，装置MACアドレスを装置識別子として使用します。
