19.3.1　スタンバイリンク機能

〈この項の構成〉

(1)　解説

チャネルグループ内にあらかじめ待機用のポートを用意しておき，運用中のポートで障害が発生したときに待機用のポートに切り替えることによって，グループとして運用するポート数を維持する機能です。この機能を使用すると，障害時に帯域の減少を防げます。

スタンバイリンク機能は，スタティックリンクアグリゲーションだけで使用できます。

コンフィグレーションでチャネルグループとして運用する最大ポート数を設定します。グループに所属するポートのうち，設定した最大ポート数を超えた分のポートが待機用ポートになります。

待機用ポートは，まずコンフィグレーションで設定するポート優先度，次にNIF番号およびポート番号の順で，選択優先度の高い順に決定されます。つまり，ポート優先度が同じ場合は，NIF番号，ポート番号の順に判断します。待機用ポートの決定基準を，選択優先度の高い順に次に示します。

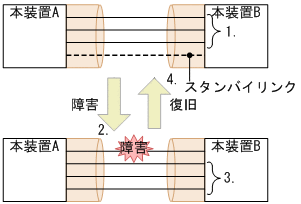

スタンバイリンク機能の構成例を次の図に示します。この例では，グループに所属するポート数を4，運用する最大ポート数を3としています。

図19‒4　スタンバイリンク機能の構成例

スタンバイリンク機能には，次に示す二つのモードがあります。

リンクダウンモード

スタンバイリンクをリンクダウン状態にします。この機能は本装置だけに設定してください。スタンバイリンク機能をサポートしていない対向装置も待機用ポートにできます。
非リンクダウンモード

スタンバイリンクをリンクダウン状態にしないで，送信だけを停止します。リンクアップ状態のため，待機用ポートでも障害を監視できます。また，待機用ポートは送信だけを停止して，受信は行います。スタンバイリンク機能をサポートしていない対向装置とも接続できます。

リンクダウンモードを使用している場合，集約ポートが一つの状態でそのポートで障害が発生すると，待機用ポートに切り替わるときにチャネルグループがいったんDOWNになります。非リンクダウンモードの場合，DOWNにならないで待機用ポートを使用します。

集約ポートが一つの状態とは，次に示すどちらかの状態です。
