2.2.1　ハードウェア

本装置は，PS，PSINPUT，FAN，BCU，SFU（AX8608Rでは不要），PRUおよびNIFで構成されています。ハードウェアの構成を次に示します。

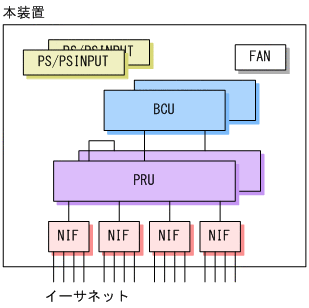

図2‒4　AX8608Rのハードウェアの構成

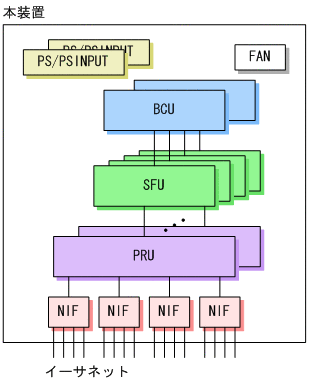

図2‒5　AX8616RおよびAX8632Rのハードウェアの構成

〈この項の構成〉

(1)　PS（電源機構）とPSINPUT（電源入力機構）

PSとPSINPUTは，外部供給電源から本装置内で使用する直流電源を生成します。PSは電源部，PSINPUTは電源入力部です。それぞれAC電源とDC電源があります。

表2‒1　PS機器一覧
略称	概略仕様
PS-A21	AC電源 AC100V/200V系
PS-D21	DC電源 DC-48V系

FANは装置内部を冷却するファンユニットです。

表2‒3　ファンユニット一覧
略称	概略仕様
FAN-21	AX8616R用ファンユニット
FAN-22	AX8608R／AX8616R／AX8632R用ファンユニット

BCUは装置の共通部分で，装置全体の管理やルーティングプロトコルなどの処理をします。

表2‒4　BCU機器一覧
略称	概略仕様
BCU-1R	基本制御部メモリ16GB
BCU-1R1	基本制御部メモリ16GB

SFUはPRUとPRUの間で，高速でパケットを送受信します。なお，AX8608Rは，2枚のPRUを直結してPRU間でパケットを送受信する構造のため，SFUは搭載不要です。

表2‒5　SFU機器一覧
略称	概略仕様
SFU-M1	AX8616R用スイッチファブリック部
SFU-L1	AX8632R用スイッチファブリック部

PRUは，ハードウェアによるルーティング，フィルタリング，QoS制御などで，高速なIPフォワーディングとQoSを実現します。また，PRUの種別によって実装されるFE（フォワーディングエンジン）の数が異なります。

表2‒6　PRU機器一覧
略称	FE数	概略仕様
PRU-1A	1	パケットルーティングプロセッサ1A
PRU-2A	2	パケットルーティングプロセッサ2A

NIFは各種メディア対応のインタフェース制御部で，複数の種類があり，物理レイヤを処理します。

注※1: 同一のNIFにSFPとSFP+の両方を収容する場合，ポート1〜4を同一の回線速度，ポート5，6を同一の回線速度にして使用してください。
注※2: 同一のNIFにSFPとSFP+の両方を収容する場合，SFPはポート12から降順で連続するポート番号，SFP+はポート1から昇順で連続するポート番号で使用してください。
