18.1.10　帯域制御

階層化シェーパはシェーパユーザおよびポートの2階層で帯域を制御する機能ですが，各階層ではユーザ帯域制御およびポート帯域制御によって帯域を制御しています。

〈この項の構成〉

(1)　ユーザ帯域制御

ユーザ帯域制御は，シェーパユーザ内のすべてのユーザ送信キューの送信帯域をシェーピングする機能です。ユーザ帯域制御の動作は，シェーパユーザの種類やNIFのシェーパモードによって異なります。

シェーパユーザごとのユーザ帯域制御の内容を次の表に示します。

表18‒16　シェーパユーザごとのユーザ帯域制御
シェーパユーザ種別	内容
LLRLQユーザ	最大帯域を制限できます。
通常ユーザ	最低帯域を保証しつつ，最大帯域を制限できます。 LLPQの場合，LLPQの最大帯域も制限できます。
デフォルトユーザ	最大帯域を制限できます。

シェーパモードごとのユーザ帯域制御の設定条件を次の表に示します。

注※1

回線速度とポート帯域のうち，小さい方を回線帯域とします。

例えば，ポート帯域を1Gbit/sで設定している場合，回線速度が10Gbit/sであれば回線帯域は1Gbit/sとなりますが，回線速度が100Mbit/sであれば回線帯域は100Mbit/sとなります。

注※2

最低帯域と最大帯域に異なる値を設定する場合は，次に示す条件をすべて満たすように設定してください。条件を満たさない場合，設定した最低帯域および最大帯域で送信しないことがあります。

・最低帯域は，最大帯域の1／2以下であること

・最低帯域と最大帯域の差を256kbit/s以上にすること

例えば，最大帯域が10Mbit/sの場合は，最低帯域を5Mbit/s以下にする必要があります。また，最大帯域が384kbit/sの場合は，最低帯域を128kbit/s以下にする必要があります。

注※3

LLPQ最大帯域と最低帯域に異なる値を設定する場合は，次に示す条件をすべて満たすように設定してください。条件を満たさない場合，設定したLLPQ最大帯域で送信しないことがあります。

・LLPQ最大帯域は，最低帯域の1／2以下であること

・LLPQ最大帯域と最低帯域の差を256kbit/s以上にすること

例えば，最低帯域が6Mbit/sの場合は，LLPQ最大帯域を3Mbit/s以下にする必要があります。また，最低帯域が384kbit/sの場合は，LLPQ最大帯域を128kbit/s以下にする必要があります。

帯域制御パラメータ（最大帯域，最低帯域，およびLLPQ最大帯域）の設定範囲を次の表に示します。

表18‒18　帯域制御パラメータの設定範囲
帯域制御パラメータ	設定単位	設定範囲	刻み値
最大帯域最低帯域 LLPQ最大帯域	G単位	1G〜10Gbit/s	1Gbit/s
	M単位	1M〜10000Mbit/s	1Mbit/s
	k単位	8k〜10000000kbit/s^※	1kbit/s

注※　帯域値が8kbit/s〜1.6Mbit/sの場合，8kbit/sの倍数での設定を推奨します。

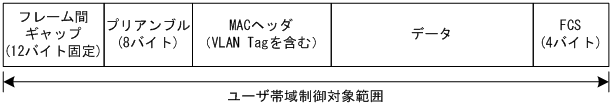

ユーザ帯域制御の対象となるフレームの範囲は，フレーム間ギャップからFCSまでです。ユーザ帯域制御の対象範囲を次の図に示します。

図18‒6　ユーザ帯域制御の対象範囲

ポート帯域制御は，ユーザ帯域制御を実施したあとに該当ポート内のすべてのシェーパユーザの合計帯域を，指定した送信帯域にシェーピングする機能です。この制御を使用して，広域イーサネットサービスなどへ接続できます。

例えば，ポート帯域が10Gbit/sでISPとの契約帯域が4Gbit/sの場合，ポート帯域制御を使用して合計帯域を4Gbit/s以下に抑えてフレームを送信できます。

ポート帯域制御の設定範囲を次の表に示します。

注※　帯域値が8kbit/s〜1.6Mbit/sの場合，8kbit/sの倍数での設定を推奨します。

なお，ポート帯域制御の対象となるフレームの範囲は，ユーザ帯域制御と同じです。

階層化シェーパの帯域制御では，コンフィグレーションコマンドshaper port rate-optionによって，帯域を制御するオプション動作を設定できます。帯域制御のオプション動作で設定できるパラメータと，その動作内容を次の表に示します。

表18‒20　帯域制御のオプション動作のパラメータおよび動作
パラメータ	動作	用途
exclude-4-byte	フレーム長から4バイトを差し引いた値を基に帯域を制御します。^※	エッジスイッチで，VLAN Tagが2段以上付いたフレームの1段目のVLAN Tag（4バイト）を差し引いて帯域を制御します。

注※　運用コマンドで表示する統計情報（バイト数統計）は，実際のフレーム長で表示します。
