19.3.4　切り戻し抑止機能

＜この項の構成＞
(1)　解説
(2)　切り戻し抑止機能の遅延時間
(3)　切り戻し抑止機能動作時の障害について
(4)　切り戻し抑止機能の設定について
(5)　異なる速度のポートで構成するリンクアグリゲーションでの動作
(6)　スタンバイリンク機能との併用

(1)　解説

切り戻し抑止機能とは，チャネルグループに集約しているポートが障害などで離脱したあと，障害から復旧した場合に切り戻しを抑止する機能です。

切り戻し抑止中のポートを集約するには，運用コマンドclear channel-group non-revertiveを実行します。運用コマンドで切り戻し抑止中のポートを集約するため，運用に影響が少ないタイミングでオペレータが意図的に切り戻しできます。切り戻し抑止機能の概要を次の図に示します。

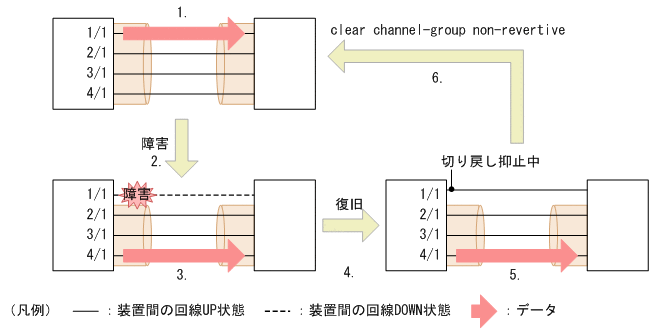

図19-5　切り戻し抑止機能の概要

[図データ]

  1. 4ポートを集約しています。フレームはポート1/1から送信します。
  2. ポート1/1に障害が発生したため，チャネルグループから離脱します。また，フレーム送信ポートを切り替えます。
  3. 離脱したポート1/1を除いた3ポートを集約しています。フレームはポート4/1から送信します。
  4. ポート1/1が障害から復旧します。
  5. ポート1/1は切り戻し抑止中のポートです。フレームはポート4/1から送信します（変更しません）。
  6. 運用コマンドclear channel-group non-revertiveを実行して，ポート1/1をチャネルグループに集約します。また，フレーム送信ポートを切り戻します。

(2)　切り戻し抑止機能の遅延時間

チャネルグループとして追加したポートをすべて集約するため，チャネルグループがDOWNからUPに遷移するときは切り戻し抑止機能が動作しません。チャネルグループがUPになってから切り戻し抑止機能が動作するまでの遅延時間を，コンフィグレーションコマンドnon-revertiveで設定できます。遅延時間が満了するまでの間，切り戻し抑止機能は無効となります。

遅延時間が満了するまでの間に系切替が発生すると，遅延時間を更新します。スタティックリンクアグリゲーションでは，運用系BCUで遅延時間が満了している場合でも，待機系BCUの起動から遅延時間分経過するまでの間に系切替が発生すると，遅延時間を再更新します。そのため，再び遅延時間が満了するまで，切り戻し抑止機能は無効となります。

(3)　切り戻し抑止機能動作時の障害について

集約ポートがなくなったときに切り戻し抑止ポートがある場合，切り戻し抑止ポートを自動で集約します。

(4)　切り戻し抑止機能の設定について

切り戻し抑止機能は，本装置だけに設定してください。また，LACPリンクアグリゲーションで切り戻し抑止機能を使用する場合は，本装置のLACPシステム優先度を対向装置より高くすることを推奨します。

(5)　異なる速度のポートで構成するリンクアグリゲーションでの動作

集約しているポートよりも高速な回線を追加する場合，これまで集約していたポートは離脱します。また，追加したポートは切り戻し抑止機能によって集約しません。このため，集約しているポートがなくなって，チャネルグループがDOWNします。そのあと，「(3)　切り戻し抑止機能動作時の障害について」に従って追加したポートを集約すると，チャネルグループがUPします。

切り戻し抑止機能を優先する場合は，異速度混在モードを使用してください。

(6)　スタンバイリンク機能との併用

スタティックリンクアグリゲーションでスタンバイリンク機能を使用している場合，切り戻し抑止中のポートに対して運用コマンドclear channel-group non-revertiveを実行すると，該当ポートは次のどちらかになります。
