27.1.1　概要

イーサネットは企業内LANだけでなく広域網でも使われるようになってきました。これに伴って，イーサネットにSONETやATMと同等の保守管理機能が求められています。

CFMでは，次の主な三つの機能を使用して，レイヤ2ネットワークの保守管理を行います。

1. Continuity Check
   管理ポイント間で，情報が正しく相手に届くか（到達性・接続性）を常時監視します。

2. Loopback
   障害を検出したあと，Loopbackでルート上のどこまで到達するのかを特定します（ループバック試験）。

3. Linktrace
   障害を検出したあと，Linktraceで管理ポイントまでのルートを確認します（レイヤ2ネットワーク内のルート探索）。

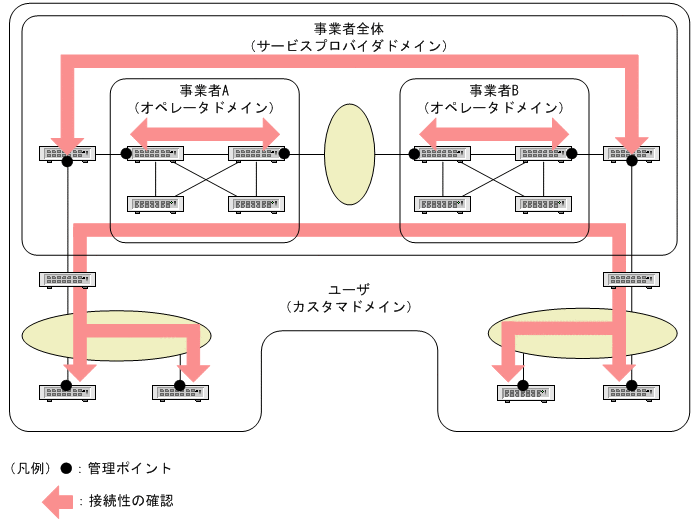

CFMの構成例を次の図に示します。

図27-1　CFMの構成例

＜この項の構成＞

(1)　CFMの機能

(2)　CFMの構成

(3)　サポート状況

(4)　装置MACアドレス

(1)　CFMの機能

CFMにはIEEE802.1agとITU-T Y.1731の二つの規格があります。ITU-T Y.1731ではIEEE802.1agと同等の機能に，独自の機能を追加しています。本装置ではどちらの機能もサポートしています。それぞれの機能を次に示します。

表27-1　IEEE802.1ag CFMの機能

機能名	説明	サポート
Continuity Check（CC）	管理ポイント間の到達性の常時監視	○
Loopback	ループバック試験 ping相当の機能をレイヤ2で実行します。	○
Linktrace	ルート探索 traceroute相当の機能をレイヤ2で実行します。	○
RDI	検出した障害をほかの管理ポイントに通知（CCの一部）	○

（凡例）　○：サポート

表27-2　ITU-T Y.1731 CFMの機能

機能名	説明	サポート
ETH-CC（CC）	管理ポイント間の到達性の常時監視	○
ETH-LB（Loopback）	ループバック試験 ping相当の機能をレイヤ2で実行します。	○
ETH-LT（Linktrace）	ルート探索 traceroute相当の機能をレイヤ2で実行します。	○
ETH-RDI（RDI）	検出した障害をほかの管理ポイントに通知	○
ETH-AIS	下位ドメインの障害を上位ドメインに通知	△
ETH-LCK	ETH-Testなどの試験のために障害検出を制御	△
ETH-Test	フレームロスやビット誤りなどの詳細な測定	×
ETH-APS	高速（50msec）な障害切替	×
ETH-MCC	保守用信号チャネル	×
ETH-EXP	実験用	×
ETH-VSP	ベンダー独自機能の実装用	×
ETH-LM	フレームロスの測定	×
ETH-DM	伝送遅延の測定	×
ETH-CSF	クライアントシグナル失敗	×
ETH-SLM	合成損失測定	×

（凡例）　○：サポート　△：受信だけサポート　×：未サポート

(2)　CFMの構成

CFMを構成する要素を次に示します。

表27-3　IEEE802.1agのCFMを構成する要素

構成要素	説明
ドメイン （Maintenance Domain）	CFMを適用するネットワーク上の管理用のグループ
ドメインレベル	ドメインのレベル
MA （Maintenance Association）	ドメインを細分化して管理するグループ
MAID （Maintenance Association IDentifier）	MAの識別子 ドメイン名称，MA番号，MA名称から構成される識別子です。
MEP （Maintenance association End Point）	管理終端ポイント ドメインの境界上のポートで，MA単位に設定します。また，CFMの各機能を実行するポートです。 MEPにはDown MEPとUp MEPがあります。
Down MEP	CFM PDUを直接送受信するMEP
Up MEP	CFM PDUを直接送受信しないで，L2転送機能によってほかのポートで送受信するMEP
MIP （Maintenance domain Intermediate Point）	管理中間ポイント ドメインの内部に位置する管理ポイントです。
MP （Maintenance Point）	管理ポイント MEPとMIPの総称です。

表27-4　ITU-T Y.1731のCFMを構成する要素

構成要素	説明
MEG （Maintenance Entity Group）	管理ポイントのグループ
MEGレベル	MEGのレベル
MEG ID	MEGの識別子 MEG名称から構成される識別子です。
MEP （Maintenance entity group End Point）	管理終端ポイント 管理境界上のポートで，MEG単位に設定します。また，CFMの各機能を実行するポートです。 MEPにはDown MEPとUp MEPがあります。
Down MEP	CFM PDUを直接送受信するMEP
Up MEP	CFM PDUを直接送受信しないで，L2転送機能によってほかのポートで送受信するMEP。
MIP （Maintenance entity group Intermediate Point）	管理中間ポイント MEGの内部に位置する管理ポイントです。
サーバMEP	ETH-AISの動作に必要なMEP MEPを設定すると自動設定されます。

IEEE802.1agとITU-T Y.1731の用語の対応を次の表に示します。

表27-5　IEEE802.1agとITU-T Y.1731の用語の対応

IEEE802.1agでの用語	ITU-T Y.1731での用語	本マニュアルでの用語	備考
ドメイン	−	ドメイン	本マニュアルでは同じMEGレベルのMEGの総称をドメインと呼びます。
ドメインレベル	MEGレベル	レベル	−
MA	MEG	MA	本マニュアルではIEEE802.1ag，ITU-T Y.1731で共通の説明をする場合はMAと呼びます。 区別する場合は「IEEE802.1agのMA」のように呼びます。
MAID	MEG ID	MAID	本マニュアルではIEEE802.1ag，ITU-T Y.1731で共通の説明をする場合はMAIDと呼びます。 区別する場合は「IEEE802.1agのMAID」のように呼びます。
MEP	MEP	MEP	−
Down MEP	Down MEP	Down MEP	−
Up MEP	Up MEP	Up MEP	−
MIP	MIP	MIP	−
MP	−	MP	本マニュアルではMEPとMIPの総称をMPと呼びます。
−	サーバMEP	サーバMEP	サーバMEPはITU-T Y.1731だけの機能です。

（凡例）　−：該当なし

(3)　サポート状況

CFMは，スイッチポートでは動作しません。

スイッチポートを除いた，本装置でのCFMの構成要素のサポート状況を次の表に示します。

表27-6　CFMの構成要素のサポート状況

本マニュアルでの用語	サポート状況
ドメイン	○
レベル	○
MA	○
MAID	○
Down MEP	○
Up MEP	×
MIP	×
サーバMEP	○

（凡例）　○：サポート　×：未サポート

(4)　装置MACアドレス

CFMでは，装置MACアドレスを装置識別子として使用します。
