20.2.2　L2ループ検知の設定

L2ループ検知を設定する手順を次に示します。ここでは，次の図に示す本装置Cの設定例を示します。

ポート1/1および1/2はコアネットワークと接続しているため，アップリンクポートに設定します。ポート1/3および1/4は下位装置と接続しているため，検知送信閉塞ポートに設定します。

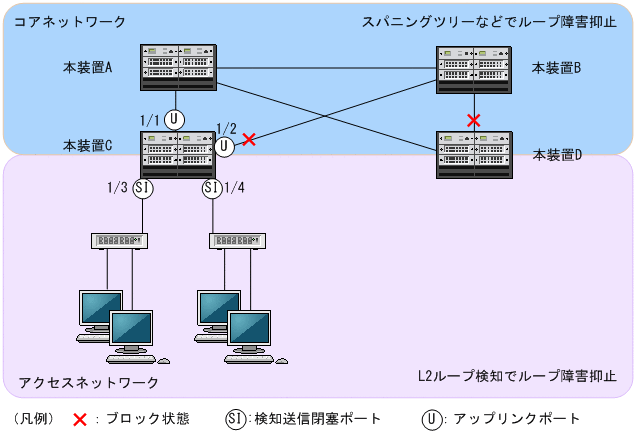

図20-3　L2ループ検知の設定例

＜この項の構成＞

(1)　L2ループ検知の設定

(2)　L2ループ検知フレームの送信間隔の設定

(3)　inactive状態にする条件の設定

(4)　自動復旧時間の設定

(1)　L2ループ検知の設定

［設定のポイント］

L2ループ検知のコンフィグレーションでは，装置全体で機能を有効にする設定と，実際にL2ループ障害を検知するポートを設定する必要があります。

［コマンドによる設定］

(config)# loop-detection enable id 64
本装置でL2ループ検知を有効にします。
　

(config)# interface range gigabitethernet 1/1-2
(config-if-range)# loop-detection uplink-port
(config-if-range)# exit
ポート1/1および1/2をアップリンクポートに設定します。この設定によって，ポート1/1および1/2でL2ループ検知フレームを受信した場合，送信元ポートに対して送信元のポート種別に従った動作をします。
　

(config)# interface range gigabitethernet 1/3-4
(config-if-range)# loop-detection send-inact-port
(config-if-range)# exit
ポート1/3および1/4を検知送信閉塞ポートに設定します。この設定によって，ポート1/3および1/4でL2ループ検知フレームを送信します。また，これらのポートでループ障害を検知すると，該当ポートをinactive状態にします。
　

(2)　L2ループ検知フレームの送信間隔の設定

［設定のポイント］

L2ループ検知フレームの最大送信レートを超えたフレームは送信しません。フレームを送信できなかったポートやVLANでは，ループ障害を検知できなくなります。L2ループ検知フレームの最大送信レートを超える場合は，送信間隔を長く設定して最大送信レートに収まるようにする必要があります。

［コマンドによる設定］

(config)# loop-detection interval-time 60
L2ループ検知フレームの送信間隔を60秒に設定します。
　

(3)　inactive状態にする条件の設定

［設定のポイント］

通常は，1回のループ障害の検知でinactive状態にします。この場合，初期値（1回）のままで運用できます。しかし，瞬間的なループでinactive状態にしたくない場合には，inactive状態にするまでのL2ループ検知フレーム受信数を設定できます。

［コマンドによる設定］

(config)# loop-detection threshold 100
L2ループ検知フレームを100回受信するとinactive状態にするように設定します。
　

(config)# loop-detection hold-time 60
L2ループ検知フレームを最後に受信してからの受信数を60秒保持するように設定します。
　

(4)　自動復旧時間の設定

［設定のポイント］

inactive状態にしたポートを自動的にactive状態にする場合に設定します。

［コマンドによる設定］

(config)# loop-detection auto-restore-time 300
300秒後に，inactive状態にしたポートを自動的にactive状態に戻す設定をします。
