5.9.1　概要

マルチプルスパニングツリーには，次に示す特長があります。

• MSTインスタンスによって，ロードバランシングを可能にしています。
• MSTリージョンによって，大規模なネットワーク構成を中小構成に分割することでネットワーク設計が容易になります。

以降，これらを実現するためのマルチプルスパニングツリーの機能概要を説明します。

＜この項の構成＞

(1)　MSTインスタンス

(2)　MSTリージョン

(1)　MSTインスタンス

マルチプルスパニングツリーは，複数のVLANをまとめたMSTインスタンス（MSTI：Multiple Spanning Tree Instance）というグループごとにスパニングツリーを構築でき，MSTインスタンスごとにロードバランシングができます。PVST+によるロードバランシングでは，VLAN数分のツリーが必要でしたが，マルチプルスパニングツリーではMSTインスタンスによって，計画したロードバランシングに従ったツリーだけで済みます。その結果，PVST+とは異なりVLAN数の増加に比例したCPU負荷およびネットワーク負荷の増加を抑えられます。本装置では最大16個のMSTインスタンスが設定できます。

MSTインスタンスイメージを次の図に示します。

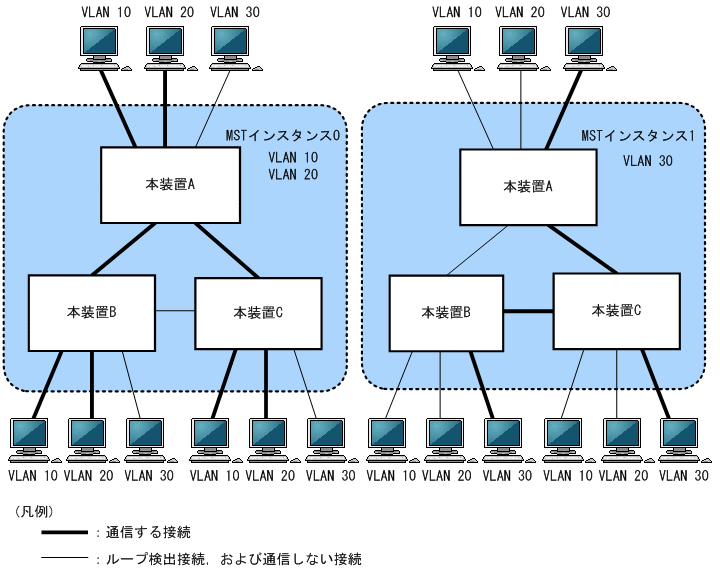

図5-11　MSTインスタンスイメージ

この例では，ネットワーク上に二つのインスタンスを設定して，ロードバランシングをしています。インスタンス0には，VLAN 10およびVLAN 20を，インスタンス1にはVLAN 30を所属させています。

(2)　MSTリージョン

マルチプルスパニングツリーでは，複数の装置をグルーピングしてMSTリージョンとして扱えます。同一のMSTリージョンに所属させるには，リージョン名，リビジョン番号，MSTインスタンスIDとVLANの対応を同じにする必要があります。これらはコンフィグレーションで設定します。ツリーの構築はMSTリージョン間とMSTリージョン内で別々に行い，MSTリージョン内のトポロジはMSTインスタンス単位に構築できます。

次に，MSTリージョン間やMSTリージョン内で動作するスパニングツリーについて説明します。

• CST
  CST（Common Spanning Tree）は，MSTリージョン間や，シングルスパニングツリーを使用しているブリッジ間の接続を制御するスパニングツリーです。このトポロジはシングルスパニングツリーと同様で物理ポートごとに計算するので，ロードバランシングはできません。

• IST
  IST（Internal Spanning Tree）は，MSTリージョン外と接続するために，MSTリージョン内でDefault動作するトポロジのことを指し，MSTインスタンスID 0が割り当てられます。MSTリージョン外と接続しているポートを境界ポートと呼びます。また，リージョン内，リージョン間でMST BPDUを送受信する唯一のMSTインスタンスとなります。全MSTインスタンスのトポロジ情報は，MST BPDUにカプセル化して通知します。

• CIST
  CIST（Common and Internal Spanning Tree）は，ISTとCSTとを合わせたトポロジを指します。


マルチプルスパニングツリー概要を次の図に示します。

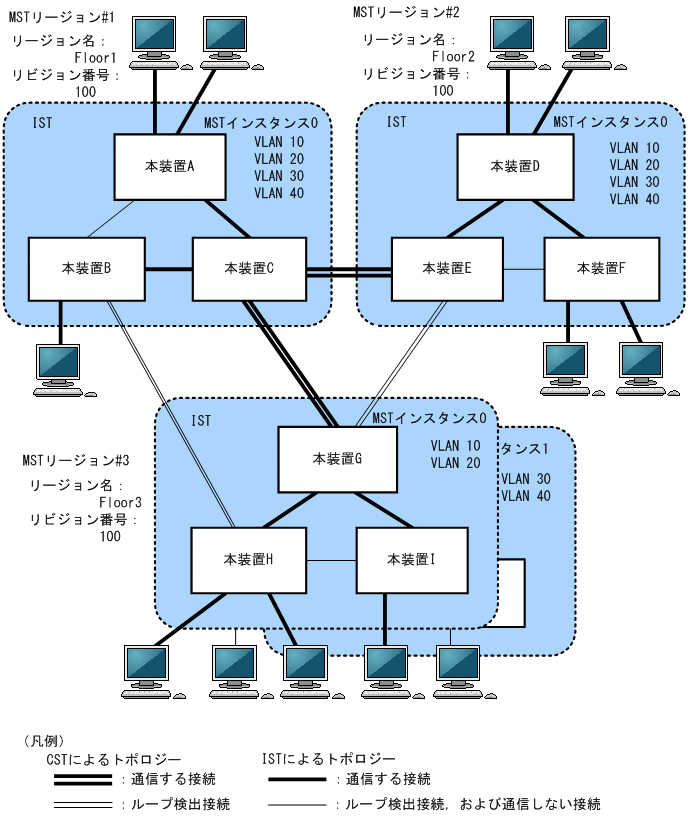

図5-12　マルチプルスパニングツリー概要
