13.12.3 エクストラネット
エクストラネットを実現するには次の二つの方法があります。
-
VRF間の経路交換
-
VRF間にわたるスタティックルーティング
ここでは,ルーティングテーブルを操作するVRF間の経路交換,およびVRF間にわたるスタティックルーティングについて説明します。また,VRF間でインポートできる経路について説明します。
(1) VRF間の経路交換

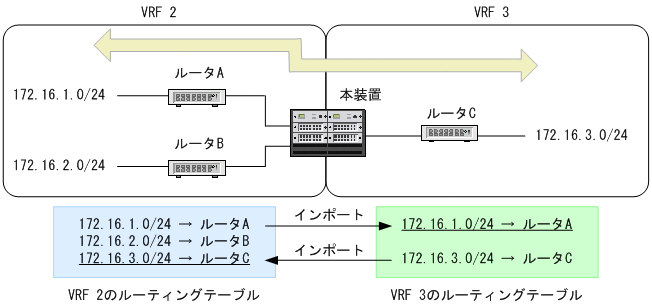

各VRFが持つ経路情報を交換して,エクストラネットを実現します。VRF間の経路交換を次の図に示します。
|
VRF 2の経路(172.16.1.0/24)とVRF 3の経路(172.16.3.0/24)を交換して,特定ネットワーク間で通信できます。
(2) VRF間にわたるスタティックルーティング

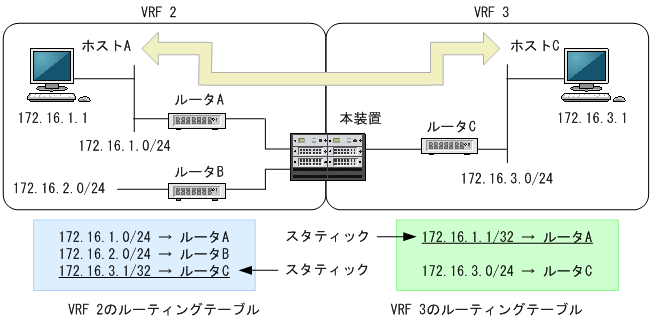

他VRFのゲートウェイをネクストホップとするスタティック経路を生成して,エクストラネットを実現します。VRF間にわたるスタティックルーティングを次の図に示します。
|
VRF 2のルーティングテーブルにホストCへの経路を,VRF 3のルーティングテーブルにホストAへの経路をスタティックで生成すると,特定ホスト間だけで通信できます。
(3) VRF間でインポートできる経路
他VRFまたはグローバルネットワークからインポートできる経路種別を次の表に示します。複数の経路種別に一致する場合は,一致したすべての経路種別がインポートできるときだけインポートできます。
経路種別 |
インポートの可否 |
---|---|
非アクティブ経路 |
× |
削除保留中の経路 |
× |
エクストラネット用にインポートした経路 |
× |
集約経路 |
○ |
ループバックインタフェースに設定した経路 |
○ |
イーサネットインタフェースの直結経路 |
○ |
イーサネットサブインタフェースの直結経路 |
○ |
ポートチャネルインタフェースの直結経路 |
○ |
ポートチャネルサブインタフェースの直結経路 |
○ |
マネージメントポートの直結経路 |
× |
AUXインタフェースの直結経路 |
× |
出力インタフェースがイーサネットインタフェースとなる経路 |
○ |
出力インタフェースがイーサネットサブインタフェースとなる経路 |
○ |
出力インタフェースがポートチャネルインタフェースとなる経路 |
○ |
出力インタフェースがポートチャネルサブインタフェースとなる経路 |
○ |
出力インタフェースがループバックインタフェースとなる経路 |
○ |
出力インタフェースがNullインタフェースとなる経路 |
○ |
出力インタフェースがマネージメントポートとなる経路 |
× |
出力インタフェースがAUXインタフェースとなる経路 |
× |
(凡例) ○:インポートできる ×:インポートできない
経路種別 |
インポートの可否 |
---|---|
非アクティブ経路 |
× |
削除保留中の経路 |
× |
エクストラネット用にインポートした経路 |
× |
集約経路 |
○ |
ループバックインタフェースに設定した経路 |
○ |
イーサネットインタフェースの直結経路(グローバルアドレス) |
○ |
イーサネットインタフェースの直結経路(リンクローカルアドレス) |
× |
イーサネットサブインタフェースの直結経路(グローバルアドレス) |
○ |
イーサネットサブインタフェースの直結経路(リンクローカルアドレス) |
× |
ポートチャネルインタフェースの直結経路(グローバルアドレス) |
○ |
ポートチャネルインタフェースの直結経路(リンクローカルアドレス) |
× |
ポートチャネルサブインタフェースの直結経路(グローバルアドレス) |
○ |
ポートチャネルサブインタフェースの直結経路(リンクローカルアドレス) |
× |
マネージメントポートの直結経路 |
× |
出力インタフェースがイーサネットインタフェースとなる経路 |
○ |
出力インタフェースがイーサネットサブインタフェースとなる経路 |
○ |
出力インタフェースがポートチャネルインタフェースとなる経路 |
○ |
出力インタフェースがポートチャネルサブインタフェースとなる経路 |
○ |
出力インタフェースがループバックインタフェースとなる経路 |
○ |
出力インタフェースがNullインタフェースとなる経路 |
○ |
出力インタフェースがマネージメントポートとなる経路 |
× |
(凡例) ○:インポートできる ×:インポートできない
