26.5.3　適応ネットワーク構成例

1. 前提条件として，すべてのルータでユニキャスト経路が必要です。

2. 本装置間のマルチキャストルーティングプロトコルにはPIM-SMを使用します。

3. 各受信者と本装置間のマルチキャストグループ管理制御にはMLDを使用します。

4. 一つの装置をランデブーポイントおよびブートストラップルータとします。

5. ランデブーポイントを静的ランデブーポイントとして指定することもできます。この場合，システム立ち上げ時のランデブーポイント決定までの時間を短縮できます。

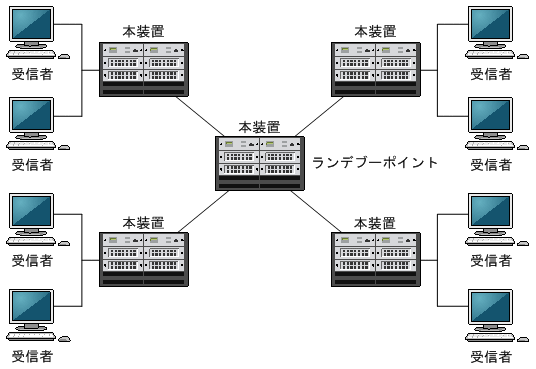

構成図を次に示します。

1. 前提条件として，すべてのルータでユニキャスト経路が必要です。

2. 本装置間のマルチキャストルーティングプロトコルにはPIM-SSMを使用します。

3. 各受信者と本装置間のマルチキャストグループ管理制御にはMLDを使用します（MLDv1を使用する場合はMLD PIM-SSM連携機能の設定が必要です）。

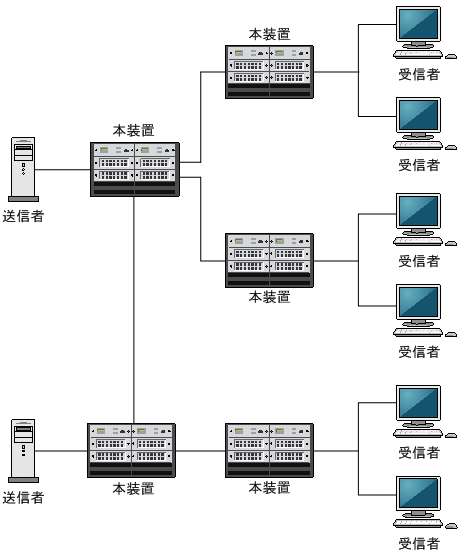

構成図を次に示します。
