18.1.2 廃棄制御
廃棄制御は，キューイングする各キューに対して廃棄されやすさの度合いを示す廃棄優先度と，キューにフレームが滞留している量に応じて，該当フレームをキューイングするか廃棄するかを制御する機能です。廃棄優先度は，フロー制御またはポリサーで決定した廃棄クラスによってマッピングされます。キューにフレームが滞留している状態では，廃棄優先度を適切に設定すると，さらにきめ細かなQoSを実現できます。本装置は，テールドロップ方式で廃棄制御を行います。
- 〈この項の構成〉
(1) 廃棄クラスと廃棄優先度のマッピング
廃棄優先度は，フロー制御またはポリサーで決定した廃棄クラスによってマッピングされます。廃棄クラスと廃棄優先度の関係を次の表に示します。
|
廃棄クラス |
廃棄優先度 |
|---|---|
|
1 |
1 |
|
2 |
2 |
|
3 |
3 |
|
4 |
4 |
(2) テールドロップ

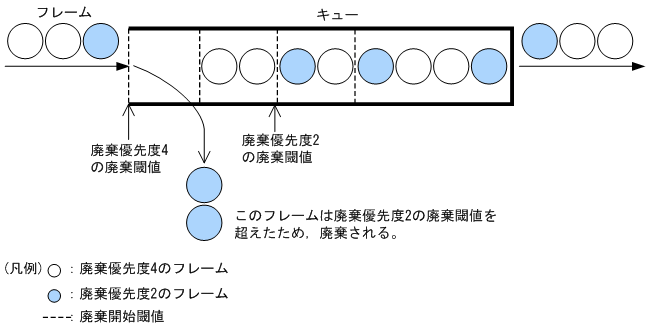

キュー長が廃棄閾値を超えると，フレームを廃棄する機能です。廃棄閾値は廃棄優先度ごとに異なり，廃棄優先度値が高いほどフレームが廃棄されにくくなります。テールドロップの概念を次の図に示します。廃棄優先度2の廃棄閾値を超えると，廃棄優先度2のフレームをすべて廃棄します。
|
|
![[図データ]](./GRAPHICS/K3207030.GIF)
テールドロップでの廃棄優先度ごとの廃棄閾値を次の表に示します。廃棄閾値は，キュー長に対するキューのたまり具合を百分率で表します。
|
廃棄優先度 |
廃棄閾値（％） |
|---|---|
|
1 |
40 |
|
2 |
60 |
|
3 |
85 |
|
4 |
100 |
