18.2.3 VLAN Tag

〈この項の構成〉

(1) 概要

IEEE802.1Q規定によるVLAN Tag(イーサネットフレーム中にTagと呼ばれる識別子を挿入する方法)を使用して,VLAN ID,およびQoSのプライオリティを識別できます。

VLAN Tagは,VLANのトランクポート,およびイーサネットサブインタフェースまたはポートチャネルサブインタフェースにVLAN TagのVLAN IDを割り当てて,VLAN IDごとに異なるインタフェースとして使用します。

(2) プロトコル仕様

VLAN TagはイーサネットフレームにTagと呼ばれる識別子を埋め込むことで,VLAN情報(VLAN ID)を離れたセグメントへ伝えられます。

Taggedフレームのフォーマットを次の図に示します。VLAN Tagを挿入するイーサネットフレームのフォーマットには,Ethernet V2フォーマットとIEEE802.3フォーマットの2種類があります。

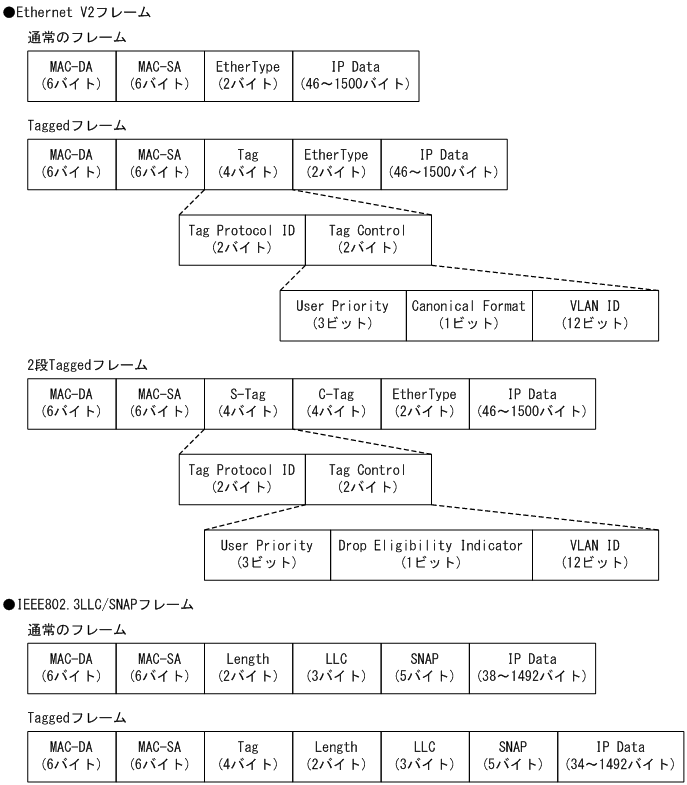

図18‒3 Taggedフレームのフォーマット

[図データ]

本装置で扱う2段Taggedフレームは,IEEE802.1adの規定表現に準じて,先頭のTagをS-Tag,S-Tagの次のTagをC-Tagと表します。なお,本装置でVLANと表現した場合は,原則としてS-Tagのことを指します。

VLAN Tagのフィールドの説明を次の表に示します。

表18‒13 VLAN Tagのフィールド

フィールド

説明

本装置での扱い

TPID

(Tag Protocol ID)

IEEE802.1Q VLAN Tagが続くことを示すEtherType値を示します。

装置またはポートごとに任意の値を設定できます。

User Priority

IEEE802.1Dのプライオリティを示します。

コンフィグレーションで8段階のプライオリティレベルを選択できます。VLAN ID=0を受信した場合は,User Priorityを識別します。

CF

(Canonical Format)

MACヘッダ内のMACアドレスが標準フォーマットに従っているかどうかを示します。

IEEE802.1Qで規定の標準(0)かどうかの識別はしません。

  • 自発パケットは常に標準(0)です。

  • レイヤ2中継するTagのCFビットを引き継ぎます。

VLAN ID

VLAN IDを示します。

ユーザが使用できるVLAN IDは1〜4095です。VLAN ID=0を受信した場合は,Untaggedフレームと同様の扱いになります。VLAN ID=0は送信しません。

(3) TPID

VLAN TagのTPID(Tag Protocol IDentifier)値は,装置のデフォルトでは0x8100を使用します。コンフィグレーションコマンドdot1q ethertypeで任意のTPID値を装置に,コンフィグレーションコマンドdot1q-ethertypeで任意のTPID値をポート単位に設定できます。装置およびポート単位の両方を設定した場合は,ポート単位のTPID値が優先されます。

コンフィグレーションコマンドの設定(装置とポート単位の組み合わせ)と,該当ポートでの受信許容TPID値および送信TPID値の対応を次の表に示します。

表18‒14 コンフィグレーションコマンドの設定と該当ポートでのTPID値の対応

コマンドの設定

ポートのフレーム送受信のTPID値

装置

ポート単位

受信許容TPID値

送信TPID値

設定なし

設定なし

0x8100

0x8100

任意の値

設定なし

装置の任意の値,0x8100

装置の任意の値

設定なし

任意の値

ポート単位の任意の値,0x8100

ポート単位の任意の値

任意の値

任意の値

ポート単位の任意の値,0x8100

ポート単位の任意の値

TPID値はフレーム上で,UntaggedフレームのEtherTypeと同じ位置を使用します。そのため,IPv4のEtherTypeである0x0800など,EtherTypeとして使用している値を設定するとネットワークが正しく構築できないおそれがあります。TPID値にはEtherType値として使用していない値を設定してください。
