18.2.2 フレームフォーマット

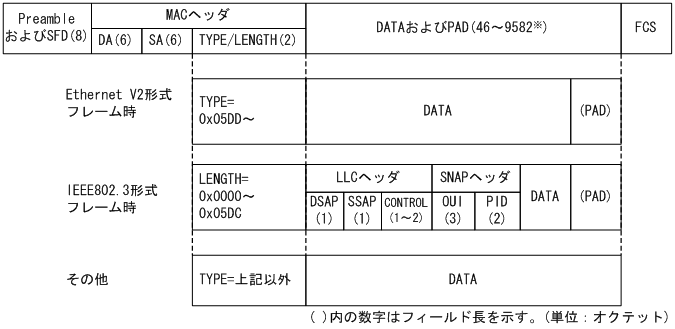

フレームフォーマットを次の図に示します。
|
|
![[図データ]](./GRAPHICS/K3111020.GIF)
- 注※
-
DATAおよびPADの最大長は，Ethernet V2形式フレームだけ9582です。IEEE802.3形式フレームおよびその他の形式のフレームでは1500です。
(1) MAC副層フレームフォーマット
(a) PreambleおよびSFD
64ビット長の2進数で「1010...1011（最初の62ビットは10繰り返し，最後の2ビットは11）」のデータです。送信時にフレームの先頭に付加します。この64ビットパターンのないフレームは受信できません。
(b) DAおよびSA
48ビット形式をサポートします。16ビット形式およびローカルアドレスはサポートしていません。
(c) TYPE/LENGTH
TYPE／LENGTHフィールドの意味を次の表に示します。
|
TYPE／LENGTH値 |
フィールドの意味 |
|---|---|
|
0x0000〜0x05DC |
IEEE802.3 CSMA/CDのフレーム長 |
|
0x05DD〜 |
Ethernet V2のフレームタイプ |
(d) FCS
32ビットのCRC演算を使用します。
(2) LLC副層フレームフォーマット
IEEE802.2のLLCタイプ1をサポートしています。Ethernet V2ではLLC副層はありません。
(a) DSAP
LLC情報部の宛先のサービスアクセス点を示します。
(b) SSAP
LLC情報部を発信した特定のサービスアクセス点を示します。
(c) CONTROL
情報転送形式，監視形式，および非番号制御形式の三つの形式を示します。
(d) OUI
SNAP情報部を発信した組織コードフィールドを示します。
(e) PID
SNAP情報部を発信したイーサネットタイプフィールドを示します。
(3) LLCの扱い
IEEE802.2のLLCタイプ1をサポートしています。また，次に示す条件に合致したフレームだけを中継の対象にします。それ以外のフレームは，廃棄します。
(a) CONTROLフィールド
CONTROLフィールドの値と送受信サポート内容を次の表に示します。
|
種別 |
コード （16進数） |
コマンド |
レスポンス |
備考 |
|---|---|---|---|---|
|
XID |
BFまたはAF |
受信サポート |
送信サポート |
IEEE802.2の仕様に従って，XIDレスポンスを返送します。ただし，XIDレスポンスの情報部は129.1.0（IEEE802.2の規定によるClassIを示す値）とします。 |
|
TEST |
F3またはE3 |
受信サポート |
送信サポート |
IEEE802.2の仕様に従って，TESTレスポンスを返送します。 |
このXIDフレームおよびTESTフレームに対するレスポンスについて，次の表に示します。
|
MACヘッダのDA |
フレーム種別 |
DSAP |
応答 |
|---|---|---|---|
|
ブロードキャストまたはマルチキャスト |
XIDおよびTEST |
AA（SNAP） 42（BPDU） 00（null） FF（global） |
返す |
|
上記以外 |
返さない |
||
|
個別アドレスで自局アドレス |
XIDおよびTEST |
AA（SNAP） 42（BPDU） 00（null） FF（global） |
返す |
|
上記以外 |
返さない |
||
|
個別アドレスで他局アドレス |
XIDおよびTEST |
すべてのアドレス |
返さない |
