18.1.1 ポートの種類とサポート機能

本装置を使用した代表的なイーサネットの構成例を次の図に示します。各ビル間,サーバ間を100GBASE-Rで接続することによって,10BASE-T/100BASE-TX/1000BASE-T,1000BASE-Xおよび10GBASE-Rよりもサーバ間のパフォーマンスが向上します。

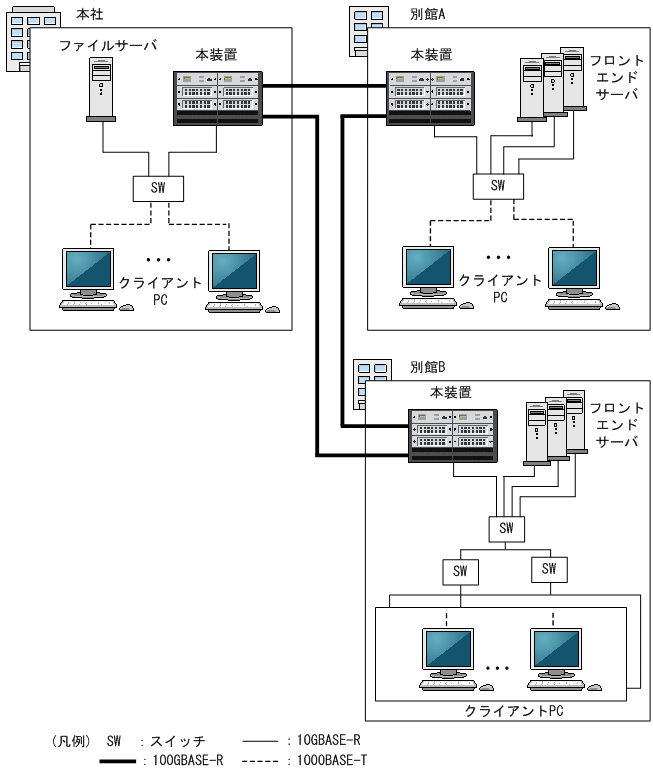

図18‒1 イーサネットの構成例

[図データ]

〈この項の構成〉

(1) ポートの種類

ポートの種類と,ポートごとにサポートするイーサネット規格を次の表に示します。

表18‒1 ポートの種類とサポートするイーサネット規格

ポートの種類

イーサネット規格

10BASE-T/100BASE-TX/1000BASE-Tポート

10BASE-T,100BASE-TX,1000BASE-T

SFPポート

10BASE-T,100BASE-TX,1000BASE-T,1000BASE-X

SFP+ポート

10GBASE-R

SFP+/SFP共用ポート

10BASE-T,100BASE-TX,1000BASE-T,1000BASE-X,10GBASE-R

QSFP+ポート

40GBASE-R

QSFP28ポート

100GBASE-R

CFPポート

100GBASE-R

注※

NLXG-6RSでは10BASE-T/100BASE-TXの接続をサポートしていません。

(a) 10BASE-T/100BASE-TX/1000BASE-Tポート

10BASE-T/100BASE-TX/1000BASE-Tのツイストペアケーブル(UTP)を使用します。

(b) SFPポート

10BASE-T/100BASE-TX/1000BASE-Tで接続する場合,10BASE-T/100BASE-TX/1000BASE-T用のSFP-Tをサポートしています。

1000BASE-Xで接続する場合,1000BASE-SX,1000BASE-SX2,1000BASE-LX,1000BASE-LH,および1000BASE-BXのSFPをサポートしています。

(c) SFP+ポート

10GBASE-SR,10GBASE-LR,10GBASE-ER,および10GBASE-ZRのSFP+をサポートしています。

(d) SFP+/SFP共用ポート

10BASE-T/100BASE-TX/1000BASE-Tで接続する場合,10BASE-T/100BASE-TX/1000BASE-T用のSFP-Tを使用します。

1000BASE-Xで接続する場合,1000BASE-SX,1000BASE-SX2,1000BASE-LX,1000BASE-LH,および1000BASE-BXのSFPをサポートしています。

10GBASE-Rで接続する場合,10GBASE-SR,10GBASE-LR,10GBASE-ER,および10GBASE-ZRのSFP+をサポートしています。

(e) QSFP+ポート

40GBASE-SR4および40GBASE-LR4のQSFP+をサポートしています。

(f) QSFP28ポート

100GBASE-SR4,100GBASE-CWDM4,100GBASE-LR4,および100GBASE-4WDM-40のQSFP28をサポートしています。

(g) CFPポート

100GBASE-LR4のCFPをサポートしています。

(2) 接続モードとサポート機能

接続インタフェースごとの接続モードとサポート機能を次の表に示します。

表18‒2 接続インタフェースごとの接続モードとサポート機能

接続インタフェース

接続モード

サポート機能

10BASE-T※1

  • 半二重固定※2

  • 全二重固定

  • 半二重または全二重のオートネゴシエーション※2

  • フローコントロール

  • 自動MDI/MDIX機能

100BASE-TX※1

  • 半二重固定※2

  • 全二重固定

  • 半二重または全二重のオートネゴシエーション※2

  • フローコントロール

  • 自動MDI/MDIX機能

  • ジャンボフレーム

1000BASE-T

  • 全二重のオートネゴシエーション

  • フローコントロール

  • 自動MDI/MDIX機能

  • ジャンボフレーム

1000BASE-X

  • 全二重固定

  • 全二重のオートネゴシエーション

  • フローコントロール

  • ジャンボフレーム

10GBASE-R

  • 全二重固定

  • フローコントロール

  • ジャンボフレーム

40GBASE-R

  • 全二重固定

  • フローコントロール

  • ジャンボフレーム

100GBASE-R

  • 全二重固定

  • フローコントロール

  • ジャンボフレーム

注※1

NLXG-6RSでは10BASE-T/100BASE-TXの接続をサポートしていません。

注※2

次のNIFでは半二重をサポートしていないため,半二重では接続できません。

・NL1GA-12S

・NL1G-24T

・NL1G-24S

・NLXGA-12RS
