2.2.2 AX8300Sハードウェア

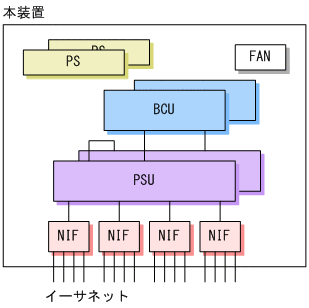

本装置は，PS，FAN，BCU，PSUおよびNIFで構成されています。ハードウェアの構成を次に示します。
|
|
![[図データ]](./GRAPHICS/S8102090.GIF)
(1) PS（電源機構）
PSは，外部供給電源から本装置内で使用する直流電源を生成します。AX8300SではAC電源またはDC電源を使用します。なお，AX8300Sでは電源入力部が電源部に統合されているため，PSだけを搭載します。
なお，AX8300SのPSには電源スイッチ（ブレーカ）がありません。電源ケーブルを接続／抜去（取り付け／取り外し）することで，電源がON／OFFの状態となります。
|
略称 |
概略仕様 |
|---|---|
|
PS-A42 |
AX8304S用AC電源 AC100V/200V系 |
|
PS-D42 |
AX8304S用DC電源 DC-48V系 |
|
PS-A41 |
AX8308S用AC電源 AC100V/200V系 |
|
PS-D41 |
AX8308S用DC電源 DC-48V系 |
(2) FAN
FANは装置内部を冷却するファンユニットです。
|
略称 |
概略仕様 |
|---|---|
|
FAN-42 |
AX8304S用ファンユニット |
|
FAN-41 |
AX8308S用ファンユニット |
(3) BCU（基本制御機構）
BCUは装置の共通部分で，装置全体の管理やルーティングプロトコルなどの処理をします。
|
略称 |
概略仕様 |
|---|---|
|
BCU-ES |
基本制御部 メモリ8GB |
|
BCU-FS |
基本制御部 メモリ16GB |
(4) PSU（パケットスイッチング機構）
PSUは，ハードウェアによるルーティング，フィルタリング，QoS制御などで，高速なIPフォワーディングとQoSを実現します。なお，PSUの種別によって，搭載できるNIFの枚数や，搭載できる装置の種別が異なります。
|
略称 |
概略仕様 |
|---|---|
|
PSU-C1 |
パケットスイッチングプロセッサC1 |
|
PSU-C2 |
パケットスイッチングプロセッサC2 |
|
PSU-E1A |
パケットスイッチングプロセッサE1A |
|
PSU-E2A |
パケットスイッチングプロセッサE2A |
|
PSU-E1 |
パケットスイッチングプロセッサE1 |
|
PSU-E2 |
パケットスイッチングプロセッサE2 |
(5) NIF（ネットワークインタフェース機構）
NIFは各種メディア対応のインタフェース制御部で，複数の種類があり，物理レイヤを処理します。
|
略称 |
概略仕様 |
サイズ |
|---|---|---|
|
NL1G-12T |
10/100/1000Mbit/sイーサネット12回線 |
シングルハーフ |
|
NL1G-12S |
1Gbit/sイーサネット12回線 SFP |
シングルハーフ |
|
NL1GA-12S |
1Gbit/sイーサネット12回線 SFP （PE-NIF） |
シングルハーフ |
|
NL1G-24T |
10/100/1000Mbit/sイーサネット24回線 |
シングルハーフ |
|
NL1G-24S |
1Gbit/sイーサネット24回線 SFP |
シングルハーフ |
|
NLXG-6RS |
1/10Gbit/sイーサネット6回線 SFP/SFP+※1 |
シングルハーフ |
|
NLXGA-12RS |
1/10Gbit/sイーサネット12回線 SFP/SFP+※2 （PE-NIF） |
シングルハーフ |
|
NLXLG-4Q |
40Gbit/sイーサネット4回線 QSFP+ |
シングルハーフ |
|
NLCG-1Q |
100Gbit/sイーサネット1回線 QSFP28 |
シングルハーフ |
- 注※1
-
同一のNIFにSFPとSFP+の両方を収容する場合，ポート1〜4を同一の回線速度，ポート5，6を同一の回線速度にして使用してください。
- 注※2
-
同一のNIFにSFPとSFP+の両方を収容する場合，SFPはポート12から降順で連続するポート番号，SFP+はポート1から昇順で連続するポート番号で使用してください。
