コンフィグレーションガイド Vol.1


2.2.1 AX8600Sハードウェア

本装置は,PS,PSINPUT,FAN,BCU,SFU(AX8608Sでは不要),PSUおよびNIFで構成されています。ハードウェアの構成を次に示します。

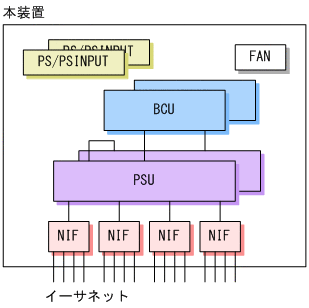

図2‒6 AX8608Sのハードウェアの構成

[図データ]

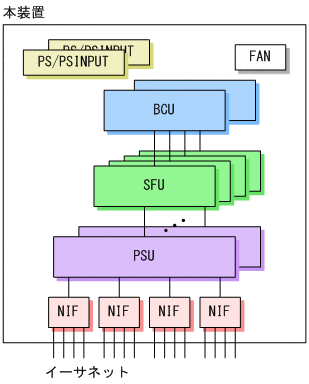

図2‒7 AX8616SおよびAX8632Sのハードウェアの構成

[図データ]

〈この項の構成〉

(1) PS(電源機構)とPSINPUT(電源入力機構)

PSとPSINPUTは,外部供給電源から本装置内で使用する直流電源を生成します。PSは電源部,PSINPUTは電源入力部です。それぞれAC電源とDC電源があります。

表2‒1 PS機器一覧

略称

概略仕様

PS-A21

AC電源

AC100V/200V系

PS-D21

DC電源

DC-48V系

表2‒2 PSINPUT機器一覧

略称

概略仕様

PSIN-A21

AC電源入力部

AC100V/200V系

PSINPUT1,3,5用

PSIN-A22

AC電源入力部

AC100V/200V系

PSINPUT2,4,6用

PSIN-D21

DC電源入力部

DC-48V系

PSINPUT1,3,5用

PSIN-D22

DC電源入力部

DC-48V系

PSINPUT2,4,6用

(2) FAN

FANは装置内部を冷却するファンユニットです。

表2‒3 ファンユニット一覧

略称

概略仕様

FAN-21

AX8616S用ファンユニット

FAN-22

AX8608S/AX8616S/AX8632S用ファンユニット

(3) BCU(基本制御機構)

BCUは装置の共通部分で,装置全体の管理やルーティングプロトコルなどの処理をします。

表2‒4 BCU機器一覧

略称

概略仕様

BCU-1S

基本制御部

メモリ8GB

BCU-2S

基本制御部

メモリ16GB

(4) SFU(スイッチファブリック機構)

SFUはPSUとPSUの間で,高速でパケットを送受信します。なお,AX8608Sは,2枚のPSUを直結してPSU間でパケットを送受信する構造のため,SFUは搭載不要です。

表2‒5 SFU機器一覧

略称

概略仕様

SFU-M1

AX8616S用スイッチファブリック部

SFU-L1

AX8632S用スイッチファブリック部

(5) PSU(パケットスイッチング機構)

PSUは,ハードウェアによるルーティング,フィルタリング,QoS制御などで,高速なIPフォワーディングとQoSを実現します。また,PSUの種別によって実装されるFE(フォワーディングエンジン)の数が異なります。

表2‒6 PSU機器一覧

略称

FE数

概略仕様

PSU-11

1

パケットスイッチングプロセッサ11

PSU-12

1

パケットスイッチングプロセッサ12

PSU-21

2

パケットスイッチングプロセッサ21

PSU-22

2

パケットスイッチングプロセッサ22

PSU-23

2

パケットスイッチングプロセッサ23

(6) NIF(ネットワークインタフェース機構)

NIFは各種メディア対応のインタフェース制御部で,複数の種類があり,物理レイヤを処理します。

表2‒7 NIF機器一覧

略称

概略仕様

サイズ

NL1G-12T

10/100/1000Mbit/sイーサネット12回線

シングルハーフ

NL1G-12S

1Gbit/sイーサネット12回線 SFP

シングルハーフ

NL1GA-12S

1Gbit/sイーサネット12回線 SFP

(PE-NIF)

シングルハーフ

NLXG-6RS

1/10Gbit/sイーサネット6回線 SFP/SFP+※1

シングルハーフ

NLXGA-12RS

1/10Gbit/sイーサネット12回線 SFP/SFP+※2

(PE-NIF)

シングルハーフ

NLXLG-4Q

40Gbit/sイーサネット4回線 QSFP+

シングルハーフ

NLCG-1Q

100Gbit/sイーサネット1回線 QSFP28

シングルハーフ

NMCG-1C

100Gbit/sイーサネット1回線 CFP

シングルフル

注※1

同一のNIFにSFPとSFP+の両方を収容する場合,ポート1〜4を同一の回線速度,ポート5,6を同一の回線速度にして使用してください。

注※2

同一のNIFにSFPとSFP+の両方を収容する場合,SFPはポート12から降順で連続するポート番号,SFP+はポート1から昇順で連続するポート番号で使用してください。
