18.2.2　フレームフォーマット

フレームフォーマットを次の図に示します。

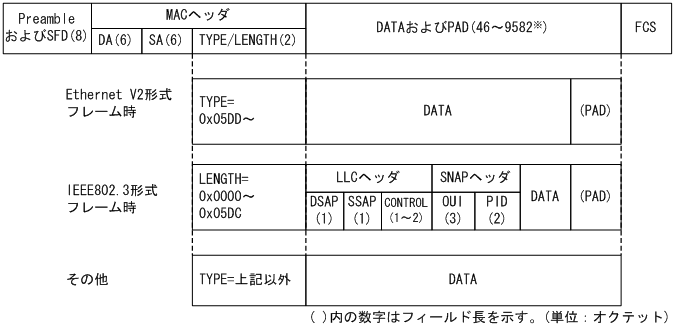

図18-2　フレームフォーマット

注※

DATAおよびPADの最大長は，Ethernet V2形式フレームだけ9582です。IEEE802.3形式フレームおよびその他の形式のフレームでは1500です。

＜この項の構成＞

(1)　MAC副層フレームフォーマット

(2)　LLC副層フレームフォーマット

(3)　LLCの扱い

(4)　受信フレームの廃棄条件

(5)　パッドの扱い

(1)　MAC副層フレームフォーマット

(a)　PreambleおよびSFD

64ビット長の2進数で「1010...1011（最初の62ビットは10繰り返し，最後の2ビットは11）」のデータです。送信時にフレームの先頭に付加します。この64ビットパターンのないフレームは受信できません。

(b)　DAおよびSA

48ビット形式をサポートします。16ビット形式およびローカルアドレスはサポートしていません。

(c)　TYPE/LENGTH

TYPE／LENGTHフィールドの意味を次の表に示します。

表18-10　TYPE／LENGTHフィールドの意味

TYPE／LENGTH値	フィールドの意味
0x0000〜0x05DC	IEEE802.3 CSMA/CDのフレーム長
0x05DD〜	Ethernet V2のフレームタイプ

(d)　FCS

32ビットのCRC演算を使用します。

(2)　LLC副層フレームフォーマット

IEEE802.2のLLCタイプ1をサポートしています。Ethernet V2ではLLC副層はありません。

(a)　DSAP

LLC情報部の宛先のサービスアクセス点を示します。

(b)　SSAP

LLC情報部を発信した特定のサービスアクセス点を示します。

(c)　CONTROL

情報転送形式，監視形式，および非番号制御形式の三つの形式を示します。

(d)　OUI

SNAP情報部を発信した組織コードフィールドを示します。

(e)　PID

SNAP情報部を発信したイーサネットタイプフィールドを示します。

(3)　LLCの扱い

IEEE802.2のLLCタイプ1をサポートしています。また，次に示す条件に合致したフレームだけを中継の対象にします。それ以外のフレームは，廃棄します。

(a)　CONTROLフィールド

CONTROLフィールドの値と送受信サポート内容を次の表に示します。

表18-11　CONTROLフィールドの値と送受信サポート内容

種別	コード （16進数）	コマンド	レスポンス	備考
XID	BFまたはAF	受信サポート	送信サポート	IEEE802.2の仕様に従って，XIDレスポンスを返送します。ただし，XIDレスポンスの情報部は129.1.0（IEEE802.2の規定によるClassIを示す値）とします。
TEST	F3またはE3	受信サポート	送信サポート	IEEE802.2の仕様に従って，TESTレスポンスを返送します。

このXIDフレームおよびTESTフレームに対するレスポンスについて，次の表に示します。

表18-12　XIDフレームおよびTESTフレームに対するレスポンス

MACヘッダのDA	フレーム種別	DSAP	応答
ブロードキャストまたはマルチキャスト	XIDおよびTEST	AA（SNAP） 42（BPDU） 00（null） FF（global）	返す
		上記以外	返さない
個別アドレスで自局アドレス	XIDおよびTEST	AA（SNAP） 42（BPDU） 00（null） FF（global）	返す
		上記以外	返さない
個別アドレスで他局アドレス	XIDおよびTEST	すべてのアドレス	返さない

(4)　受信フレームの廃棄条件

次に示すどれかの条件によって受信したフレームを廃棄します。

• フレーム長がオクテットの整数倍ではない
• 受信フレーム長（DA〜FCS）が64オクテット未満，または1523オクテット以上
  ただし，ジャンボフレーム選択時は，指定したフレームサイズを超えた場合

• FCSエラー
• 接続インタフェースが半二重の場合は，受信中に衝突が発生したフレーム

(5)　パッドの扱い

送信フレーム長が64オクテット未満の場合，MAC副層でFCSの直前にパッドを付加します。パッドの値は不定です。
