12.1.8　ボードの交換

電源をONにしたまま，システム操作パネルからボードの交換を指示できます。交換できるボードは，次のとおりです。

電源をONにしたまま，各ボードを交換する手順の概略を次に示します。

  1. システム操作パネルから「INACT」を選択および実行して，ボードをinactive状態にする

  2. 1.でinactive状態にしたボードの取り外し

  3. 交換用ボードの取り付け

  4. システム操作パネルから「ACT」を選択および実行して，ボードをactive状態にする

ボード交換の詳細な手順は，「ハードウェア取扱説明書」を参照してください。

＜この項の構成＞
(1)　inactivate/activate対象ボードの選択
(2)　ほかの情報表示の抑制
(3)　inactivateの操作
(4)　activateの操作
(5)　inactivate/activate対象ボードが存在しない場合の表示

(1)　inactivate/activate対象ボードの選択

ボードをinactive状態にする場合
<ACTION>で「INACT」を選択して［ENTR］キーを押すと，inactive状態にするボードの選択画面を表示します。

ボードをactive状態にする場合
<ACTION>で「ACT」を選択して［ENTR］キーを押すと，active状態にするボードの選択画面を表示します。

(2)　ほかの情報表示の抑制

ボードの交換の動作を指示している間は，障害情報は表示しません。

(3)　inactivateの操作

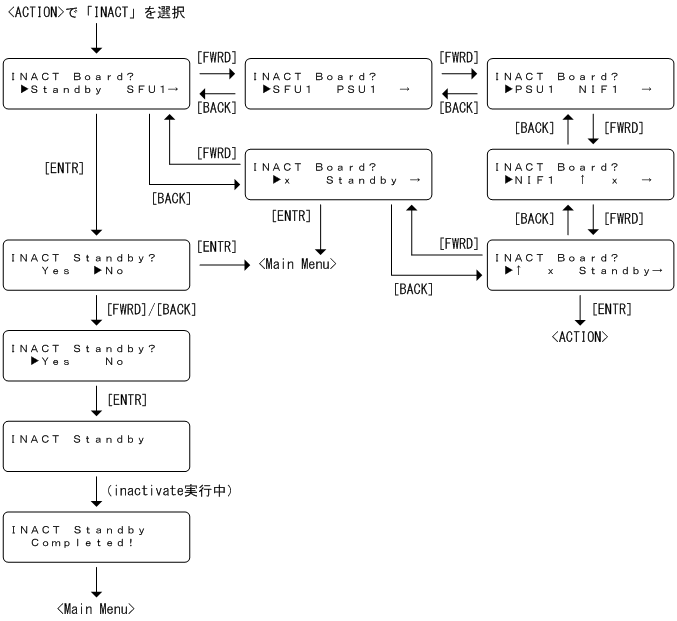

図12-21　inactivateの操作手順

[図データ]

(4)　activateの操作

図12-22　activateの操作手順

[図データ]

(5)　inactivate/activate対象ボードが存在しない場合の表示

<ACTION>で「INACT」を選択したときにinactivateできるボードが存在しない場合，“No Active Board”と3秒間表示したあと，自動的に<Main Menu>へ戻ります。

図12-23　inactivate対象のボードが存在しない場合の表示

[図データ]

<ACTION>で「ACT」を選択したときにactivateできるボードが存在しない場合，“No Inactive Board”と3秒間表示したあと，自動的に<Main Menu>へ戻ります。

図12-24　activate対象のボードが存在しない場合の表示

[図データ]
