2.2.2　AX8300Sハードウェア

本装置は，PS，FAN，BCU，PSUおよびNIFで構成されています。ハードウェアの構成を次に示します。

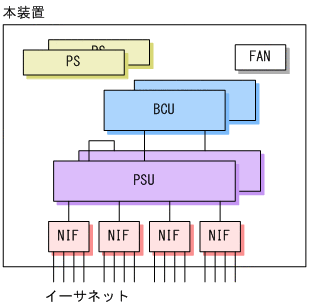

図2-8　AX8308Sのハードウェアの構成

＜この項の構成＞

(1)　PS（電源機構）

(2)　FAN

(3)　BCU（基本制御機構）

(4)　PSU（パケットスイッチング機構）

(5)　NIF（ネットワークインタフェース機構）

(1)　PS（電源機構）

PSは，外部供給電源から本装置内で使用する直流電源を生成します。AX8300SではAC電源またはDC電源を使用します。なお，AX8300Sでは電源入力部が電源部に統合されているため，PSだけを搭載します。

なお，AX8300SのPSには電源スイッチ（ブレーカ）がありません。電源ケーブルを接続／抜去（取り付け／取り外し）することで，電源がON／OFFの状態となります。

表2-8　PS機器一覧

略称	概略仕様
PS-A42	AX8304S用AC電源 AC100V/200V系
PS-D42	AX8304S用DC電源 DC-48V系
PS-A41	AX8308S用AC電源 AC100V/200V系
PS-D41	AX8308S用DC電源 DC-48V系

(2)　FAN

FANは装置内部を冷却するファンユニットです。

表2-9　ファンユニット一覧

略称	概略仕様
FAN-42	AX8304S用ファンユニット
FAN-41	AX8308S用ファンユニット

(3)　BCU（基本制御機構）

BCUは装置の共通部分で，装置全体の管理やルーティングプロトコルなどの処理をします。

表2-10　BCU機器一覧

略称	概略仕様
BCU-ES	基本制御部 メモリ8GB

(4)　PSU（パケットスイッチング機構）

PSUは，ハードウェアによるルーティング，フィルタリング，QoS制御などで，高速なIPフォワーディングとQoSを実現します。なお，PSUの種別によって，搭載できるNIFの枚数や，搭載できる装置の種別が異なります。

表2-11　PSU機器一覧

略称	概略仕様
PSU-C1	パケットスイッチングプロセッサC1
PSU-C2	パケットスイッチングプロセッサC2
PSU-E1A	パケットスイッチングプロセッサE1A
PSU-E2A	パケットスイッチングプロセッサE2A
PSU-E1	パケットスイッチングプロセッサE1
PSU-E2	パケットスイッチングプロセッサE2

(5)　NIF（ネットワークインタフェース機構）

NIFは各種メディア対応のインタフェース制御部で，複数の種類があり，物理レイヤを処理します。

表2-12　NIF機器一覧

略称	概略仕様	サイズ
NL1G-12T	10/100/1000Mbit/sイーサネット12回線	シングルハーフ
NL1G-12S	1Gbit/sイーサネット12回線　SFP	シングルハーフ
NL1GA-12S	1Gbit/sイーサネット12回線　SFP （PE-NIF）	シングルハーフ
NL1G-24T	10/100/1000Mbit/sイーサネット24回線	シングルハーフ
NL1G-24S	1Gbit/sイーサネット24回線　SFP	シングルハーフ
NLXG-6RS	1/10Gbit/sイーサネット6回線　SFP/SFP+※	シングルハーフ
NLXGA-12RS	10Gbit/sイーサネット12回線　SFP+ （PE-NIF）	シングルハーフ
NLXLG-4Q	40Gbit/sイーサネット4回線　QSFP+	シングルハーフ
NLCG-1Q	100Gbit/sイーサネット1回線　QSFP28	シングルハーフ

注※

同一のNIFにSFPとSFP+の両方を収容する場合，ポート1〜4を同一の回線速度，ポート5，6を同一の回線速度にして使用してください。
