ハードウェア取扱説明書
ブランクパネルは，オプション機構を搭載しないスロットに，オプション機構の代わりに搭載します。
ブランクパネルには以下のような役割があります。
- 装置内のエアフローの確保
- 本装置が発生する妨害電波の軽減
- 他の機器が発生する妨害電波からの保護
- オプション機構を搭載しないスロットには，必ずブランクパネルを取り付けてください。
- ブランクパネルを取り付けずにそのまま使用すると，装置内のエアフローが確保できなくなります。エアフローが確保できなくなると，装置内部の温度上昇により，障害発生の原因となります。
- また，本装置が発生する妨害電波が他の機器へ影響を与えたり，他の機器が発生する妨害電波が本装置に影響を与え，誤動作の原因となることがあります。
- ＜この節の構成＞
- (1) BPNL−POWMA
- (2) BPNL−POWSC
- (3) BPNL−POWSA
- (4) BPNL−POWSB
- (5) BPNL−BCUA
- (6) BPNL−PPUA
- (7) BPNL−NIFA
(1) BPNL−POWMA
AX7804S−ACおよびAX7808S−ACの電源機構用ブランクパネルです。

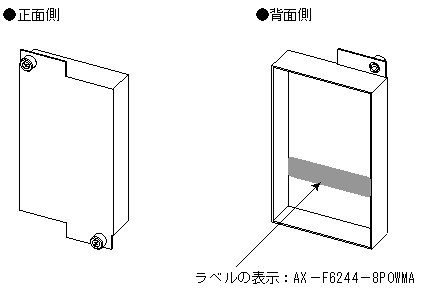

図1-101 BPNL−POWMAの外観
(2) BPNL−POWSC
AX7816S−ACの電源機構用ブランクパネルです。

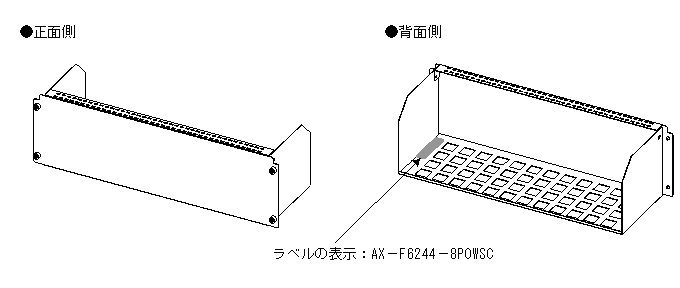

図1-102 BPNL−POWSCの外観
(3) BPNL−POWSA
AX7804S−DCの電源機構用ブランクパネルです。

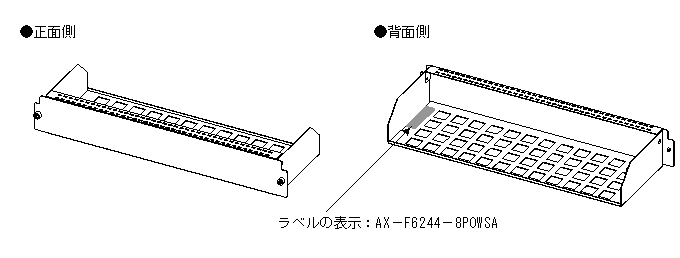

図1-103 BPNL−POWSAの外観
(4) BPNL−POWSB
AX7808S−DCおよびAX7816S−DCの電源機構用ブランクパネルです。

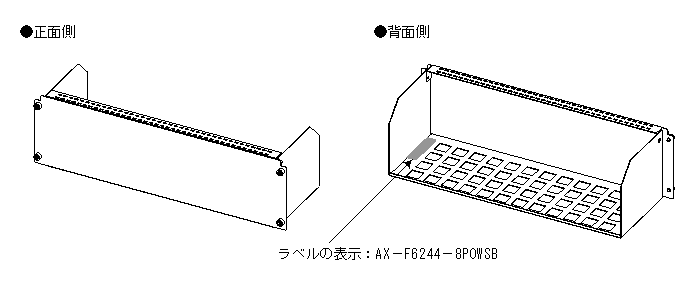

図1-104 BPNL−POWSBの外観
(5) BPNL−BCUA
基本制御機構用ブランクパネルです。

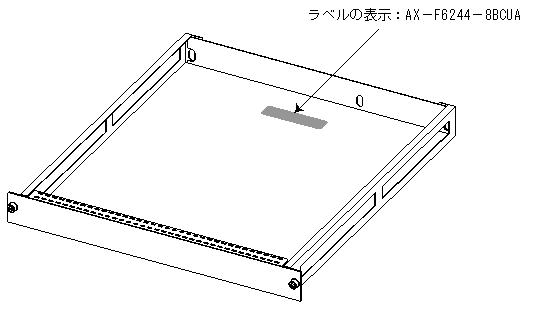

図1-105 BPNL−BCUAの外観
(6) BPNL−PPUA
パケットスイッチング機構用ブランクパネルです。
このブランクパネルには，BPNL−NIFA（ネットワークインタフェース機構用ブランクパネル）が2つ含まれています。

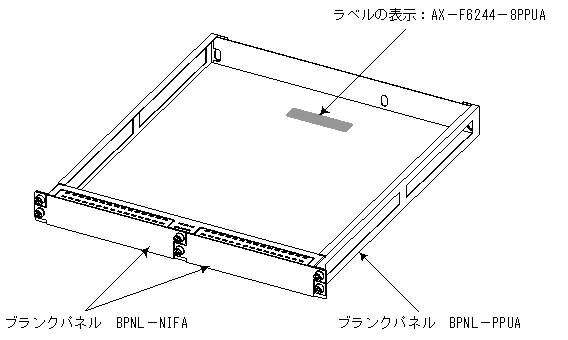

図1-106 BPNL−PPUAの外観
(7) BPNL−NIFA
ネットワークインタフェース機構用ブランクパネルです。

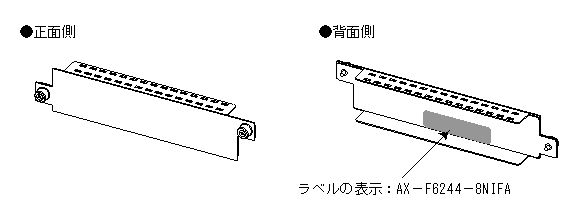

図1-107 BPNL−NIFAの外観
