ハードウェア取扱説明書
XFPにはXFP−SR,XFP−ER,XFP−LR,XFP−ZRの4種類のものがあり,さらに外観上2つのタイプ(モジュールAタイプ,モジュールBタイプ)があります。
XFPの種類の違いは,図の矢印で示す部分の色で見分けます。
- レーザー光を使用しています。(レーザー光は無色透明で目には見えません。)光送受信部を直接のぞかないでください。
- トランシーバにラベルなどを貼り付けたりしないでください。
- トランシーバには,メーカおよび弊社の標準品であることを示すラベルを貼り付けています。ただし,このラベルを貼り付けているのは,トランシーバの放熱や,ケージからの抜けを防止する機構の妨げにならない部分です。放熱や抜け防止機構の妨げになるところにラベルなどを貼り付けると,トランシーバが故障したり,ネットワークインタフェース機構を破損したりするおそれがあります。
- XFPは弊社の標準品(図に示すラベルのあるもの)をご使用ください。標準品以外のものを使用した場合,動作の保証はいたしません。
- <この項の構成>
- (1) XFP−SR
- (2) XFP−ER
- (3) XFP−LR
- (4) XFP−ZR
(1) XFP−SR
図1-97 XFP−SRの外観
(2) XFP−ER
図1-98 XFP−ERの外観
(3) XFP−LR

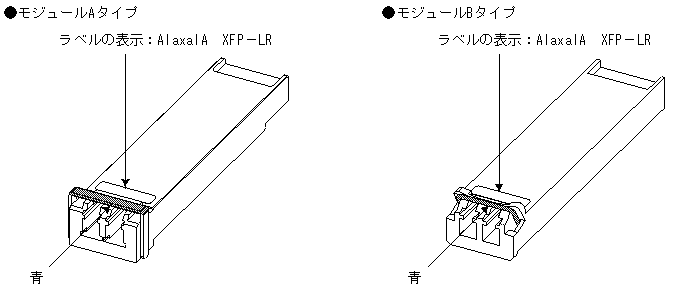

図1-99 XFP−LRの外観
- XFPにはモジュールAタイプとモジュールBタイプの2タイプのものがありますが,機能上の違いはありません。
(4) XFP−ZR
図1-100 XFP−ZRの外観
