ハードウェア取扱説明書

1.3.1　POW−HMACE

AX7804S−AC，AX7808S−AC用電源機構です。

この電源機構はAC100VおよびAC200Vに対応しています。

＜この項の構成＞

(1)　外観

(2)　LED

(3)　付属品

(1)　外観

LEDについては「表1-15　POW−HMACE正面パネルLEDの表示について」を参照してください。

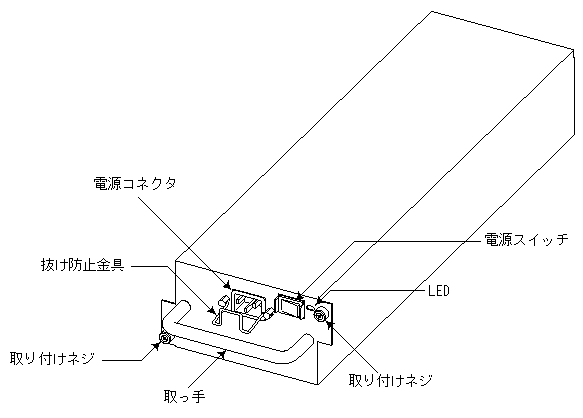

図1-28　POW−HMACEの外観

(2)　LED

POW−HMACEでは，下表に示す2つのLEDの組み合わせによって状態を表示します。

表1-15　POW−HMACE正面パネルLEDの表示について

名称		内容
POWER（LED：緑）	ALARM（LED：赤）
点灯	消灯	電源出力電圧正常
消灯	点灯	電源出力電圧異常
消灯	消灯	電源OFFまたは電源出力電圧異常（注1）

（注1）：電源の障害内容によっては，POWER LEDおよびALARM LEDの両方が消灯する場合があります。

(3)　付属品

AC100V用電源ケーブル（長さ：3m）です。

POW−HMACEにはAC100V用電源ケーブルが同梱されています。

図1-29　電源ケーブル

---

本電源機構をAC100Vで使用する場合，電源ケーブルは付属のものをご使用ください。付属以外のものを使用すると，火災・感電の原因となります。また，付属の電源ケーブルを本装置以外で使用しないでください。本装置以外で使用した場合，火災・感電の原因となります。

---

---

本電源機構をAC200Vで使用する場合，電源ケーブルは弊社が指定する仕様のものを使用してください。それ以外のものを使用すると，火災・感電の原因となります。

---

---

弊社が指定する仕様の電源ケーブルについては，「2.4.2　AX7804S−AC，AX7808S−ACの電源設備（AC200V）」を参照してください。

---
