運用コマンドレファレンス Vol.2
［機能］
送受信インタフェースの出力優先度キューごとの統計情報表示をします。
トラフィックの状態を監視するために，優先度キューのキュー長，キュー長の最大値，出力パケット数，出力バイト数，廃棄したパケット数，廃棄したバイト数の統計情報を表示します。
［入力モード］
一般ユーザモードおよび装置管理者モード
［入力形式］
show qos queueing { { nif <NIF No.> { {to-psu {inbound | outbound}} | to-cp | from-csw※2 |{to-csw {psu <PSU No.> | multicast}} |{line <Line No.> {{[outbound][common※1]} | inbound※1}}}} | <NIF No.>/<Line No.> {{[outbound] [common※1]} | inbound※1}} [queue <queue No.>] show qos queueing cp {from-nif | to-rm} show qos queueing rm
- 注※1 指定できるのは，NE1G-48Tの場合だけです。
- 注※2 指定できるのは，NE1GSHP-8Sの場合だけです。

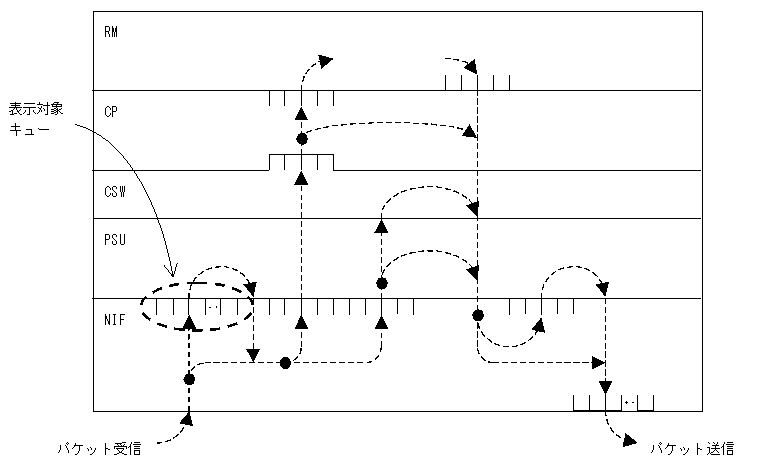

図7-24 NIF-PSUキュー(inbound時)を表示する場合の入力形式と表示対象キュー

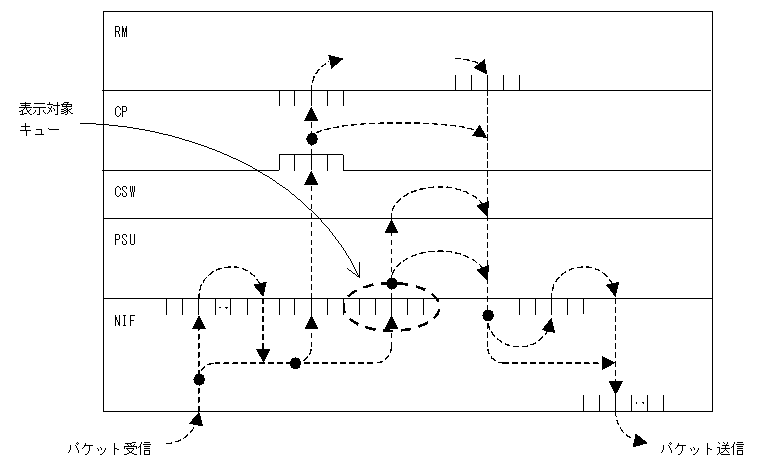

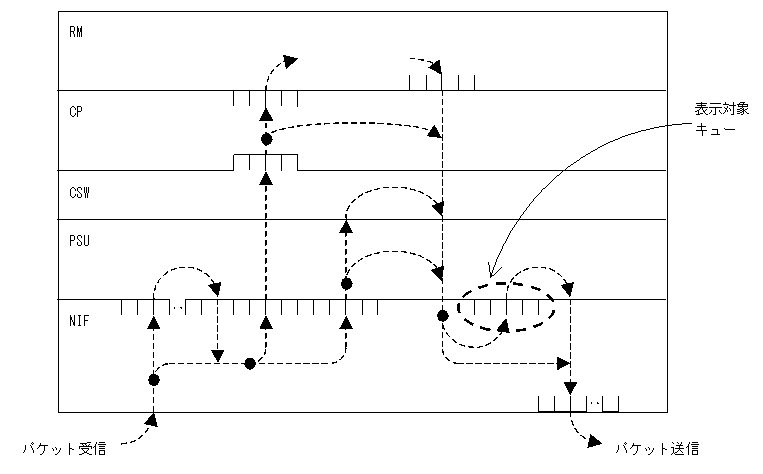

図7-25 NIF-PSUキュー(outbound時)を表示する場合の入力形式と表示対象キュー

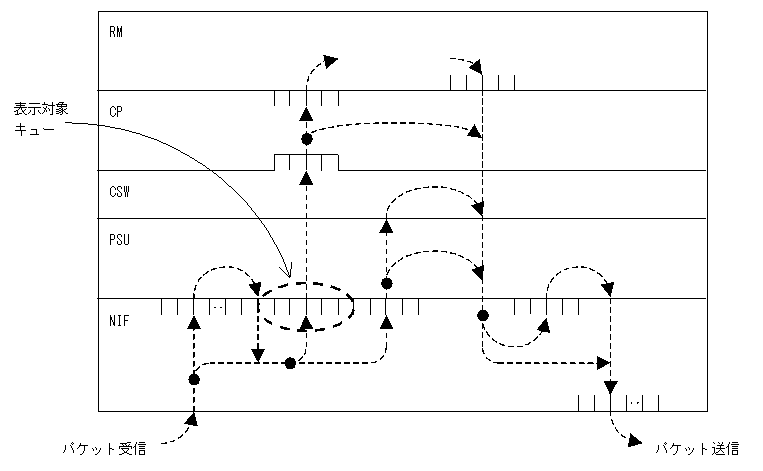

図7-26 NIF-CPキューを表示する場合の入力形式と表示対象キュー

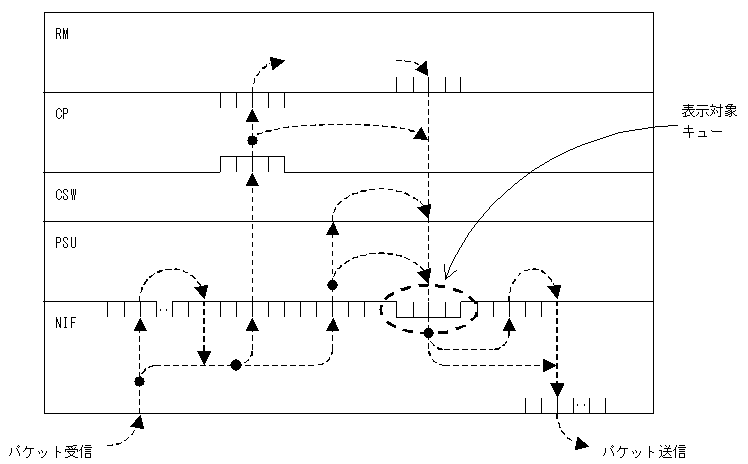

図7-27 NIF-CSWキューを表示する場合の入力形式と表示対象キュー
show qos queueing nif <NIF No.> to-csw {psu <PSU No.> | multicast} [queue <queue No.>]図7-28 from-CSWキューを表示する場合の入力形式と表示対象キュー(NE1GSHP-8Sだけ)
図7-29 NIF-Lineディストリビューション送信キュー(outbound時)を表示する場合の入力形式と表示対象キュー（NE1G-48Tだけ）

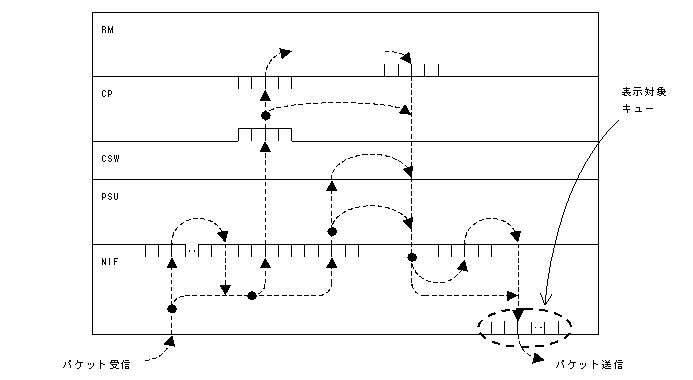

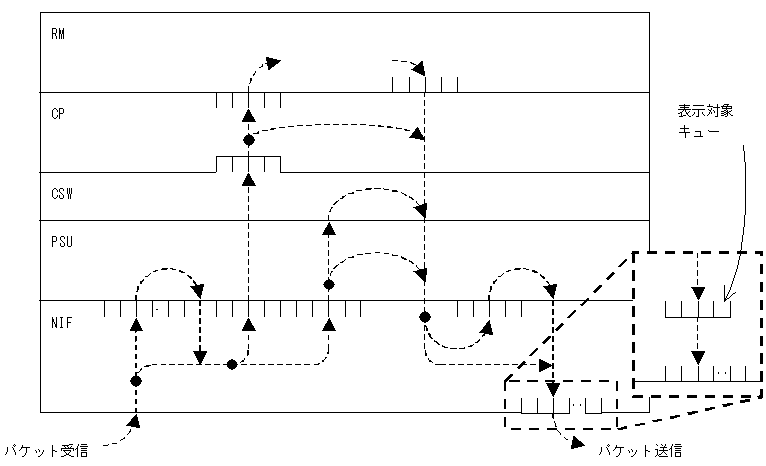

図7-30 NIF-Lineキュー(outbound時)(NE1GSHP-4S，NE1GSHP-8Sはディストリビューションキュー)を表示する場合の入力形式と表示対象キュー

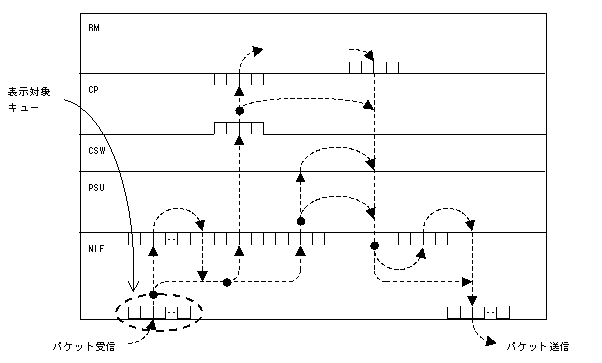

図7-31 NIF-Lineキュー(inbound時)を表示する場合の入力形式と表示対象キュー(NE1G-48Tだけ)

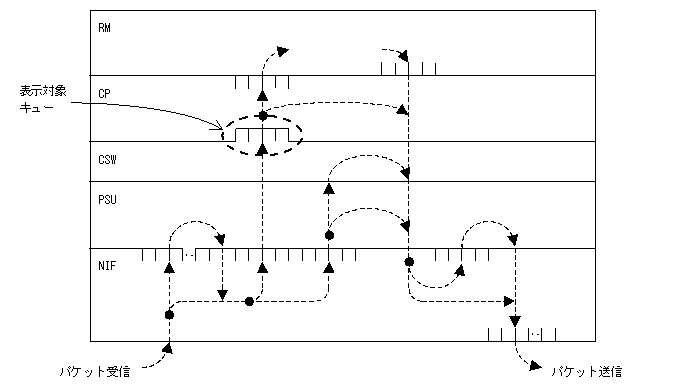

図7-32 CP受信キューを表示する場合の入力形式と表示対象キュー

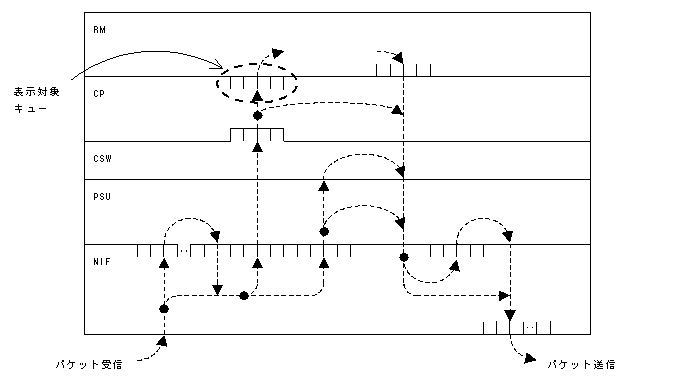

図7-33 CP送信キューを表示する場合の入力形式と表示対象キュー

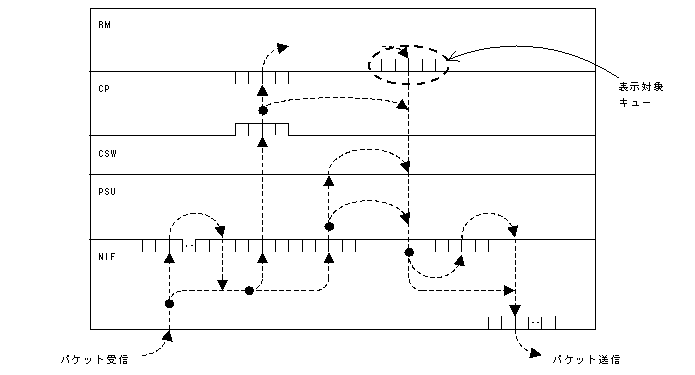

図7-34 RMキューを表示する場合の入力形式と表示対象キュー
［パラメータ］
- nif <NIF No.>
- NIF番号を指定します。指定できるNIF番号の値の範囲は，「運用コマンドレファレンス Vol.1 パラメータに指定できる値」を参照してください。
- to-psu inbound
- NIFから受信しPSUへ送信するための送信キューの統計情報を表示する場合に指定します。
- to-psu outbound
- CSWから受信しPSUへ送信するための送信キューの統計情報を表示する場合に指定します。
- to-cp
- NIFから受信しCSW経由でCPへ中継するための送信キューの統計情報を表示する場合に指定します。
- to-csw psu <PSU No.>
- NIFから受信しCSW経由でPSUへ中継するための送信キューの統計情報を表示する場合に指定します。PSU番号を指定します。指定できるPSU番号の値の範囲は，「運用コマンドレファレンス Vol.1 パラメータに指定できる値」を参照してください。
- to-csw multicast
- NIFから受信しCSW経由でマルチキャスト中継するための送信キューの統計情報を表示する場合に指定します。
- from-csw
- CSWから受信するためのキュー(from-CSWキュー)の統計情報を表示する場合に指定します。
- line<Line No.>inbound
- 当該インタフェースから受信するためのキューの統計情報を表示する場合に指定します。Line番号を指定します。Line番号の値の範囲は，「運用コマンドレファレンス Vol.1 パラメータに指定できる値」を参照してください。
- line <Line No.>[outbound]
- 当該インタフェースから送信するためのキュー(NE1GSHP-4S，NE1GSHP-8Sはディストリビューションキュー)の統計情報を表示する場合に指定します。Line番号を指定します。指定できるLine番号の値の範囲は，「運用コマンドレファレンス Vol.1 パラメータに指定できる値」を参照してください。
- <NIF No.>/<Line No.>inbound
- 当該インタフェースから受信するためのキューの統計情報を表示する場合に指定します。NIF番号，Line番号を指定します。指定できるNIF番号，Line番号の値の範囲は，「運用コマンドレファレンス Vol.1 パラメータに指定できる値」を参照してください。
- <NIF No.>/<Line No.>[outbound]
- 当該インタフェースから送信するためのキュー(NE1GSHP-4S，NE1GSHP-8Sはディストリビューションキュー)の統計情報を表示する場合に指定します。NIF番号，Line番号を指定します。指定できるNIF番号，Line番号の値の範囲は，「運用コマンドレファレンス Vol.1 パラメータに指定できる値」を参照してください。
- common
- 当該インタフェースを収容するディストリビューション送信キューを指定します。
- cp from-nif
- NIFから受信し，CPへ送信するための受信キューの統計情報を表示する場合に指定します。
- cp to-rm
- CPからRMへ送信するための送信キューの統計情報を表示する場合に指定します。
- rm
- RMからCPへ送信するための送信キューの統計情報を表示する場合に指定します。
- queue <queue No.>
- 統計情報を表示したいキュー番号を指定します。指定できる値の範囲は1〜8です。
- 1キューの統計情報を表示する場合（<queue No.>）
- 複数キューの統計情報を表示する場合（<queue No.>,<queue No.>,...）
- 範囲キューの統計情報を表示する場合（<queue No.>-<queue No.>）
- 複数・範囲キューの統計情報を表示する場合
（<queue No.>,...,<queue No.>-<queue No.>,...）
［実行例］
- NIF-CSWキュー(PSU指定時)を表示します。NIF番号0のNIFからクロスバースイッチを経由してPSU番号1のPSUに送信するための優先度キューごとの統計情報を表示します。
図7-35 NIF-CSWキュー(PSU指定時)統計情報
> show qos queueing nif 0 to-csw psu 1 CSW, from NIF0 to PSU1 (inbound) Max_Queue=4 Priority(Queue)=1, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 Priority(Queue)=2, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 Priority(Queue)=3, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 Priority(Queue)=4, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 total send_pkt=2834762, discard_pkt=5383 >図7-36 NIF-CSWキュー(PSU指定時)統計情報(S22-10G4RX，S33-10G4RXだけ)
> show qos queueing nif 0 to-csw psu 1 CSW, from NIF0/Line0 to PSU1 (inbound) Max_Queue=4 Priority(Queue)=1, Qlen=0, Maximum_Qlen=1, Limit_Qlen=255 Priority(Queue)=2, Qlen=0, Maximum_Qlen=2, Limit_Qlen=255 Priority(Queue)=3, Qlen=1, Maximum_Qlen=5, Limit_Qlen=255 Priority(Queue)=4, Qlen=1, Maximum_Qlen=8, Limit_Qlen=255 total send_pkt=834762, discard_pkt=5313 CSW, from NIF0/Line1 to PSU1 (inbound) Max_Queue=4 Priority(Queue)=1, Qlen=0, Maximum_Qlen=1, Limit_Qlen=255 Priority(Queue)=2, Qlen=0, Maximum_Qlen=1, Limit_Qlen=255 Priority(Queue)=3, Qlen=0, Maximum_Qlen=2, Limit_Qlen=255 Priority(Queue)=4, Qlen=1, Maximum_Qlen=5, Limit_Qlen=255 total send_pkt=234762, discard_pkt=1383 CSW, from NIF0/Line2 to PSU1 (inbound) Max_Queue=4 Priority(Queue)=1, Qlen=0, Maximum_Qlen=0, Limit_Qlen=255 Priority(Queue)=2, Qlen=0, Maximum_Qlen=1, Limit_Qlen=255 Priority(Queue)=3, Qlen=0, Maximum_Qlen=2, Limit_Qlen=255 Priority(Queue)=4, Qlen=1, Maximum_Qlen=8, Limit_Qlen=255 total send_pkt=284762, discard_pkt=5671 CSW, from NIF0/Line3 to PSU1 (inbound) Max_Queue=4 Priority(Queue)=1, Qlen=0, Maximum_Qlen=0, Limit_Qlen=255 Priority(Queue)=2, Qlen=0, Maximum_Qlen=0, Limit_Qlen=255 Priority(Queue)=3, Qlen=0, Maximum_Qlen=0, Limit_Qlen=255 Priority(Queue)=4, Qlen=0, Maximum_Qlen=1, Limit_Qlen=255 total send_pkt=283762, discard_pkt=2735 >図7-37 NIF-CSWキュー(PSU指定時)統計情報（S12-1G48S，S12-1G48Tだけ）
> show qos queueing nif 0 to-csw psu 1 CSW, from NIF0/Line0-11 to PSU1 (inbound) Max_Queue=4 Priority(Queue)=1, Qlen=0, Maximum_Qlen=1, Limit_Qlen=255 Priority(Queue)=2, Qlen=0, Maximum_Qlen=2, Limit_Qlen=255 Priority(Queue)=3, Qlen=1, Maximum_Qlen=5, Limit_Qlen=255 Priority(Queue)=4, Qlen=1, Maximum_Qlen=8, Limit_Qlen=255 total send_pkt=834762, discard_pkt=5313 CSW, from NIF0/Line12-23 to PSU1 (inbound) Max_Queue=4 Priority(Queue)=1, Qlen=0, Maximum_Qlen=1, Limit_Qlen=255 Priority(Queue)=2, Qlen=0, Maximum_Qlen=1, Limit_Qlen=255 Priority(Queue)=3, Qlen=0, Maximum_Qlen=2, Limit_Qlen=255 Priority(Queue)=4, Qlen=1, Maximum_Qlen=5, Limit_Qlen=255 total send_pkt=234762, discard_pkt=1383 CSW, from NIF0/Line24-35 to PSU1 (inbound) Max_Queue=4 Priority(Queue)=1, Qlen=0, Maximum_Qlen=0, Limit_Qlen=255 Priority(Queue)=2, Qlen=0, Maximum_Qlen=1, Limit_Qlen=255 Priority(Queue)=3, Qlen=0, Maximum_Qlen=2, Limit_Qlen=255 Priority(Queue)=4, Qlen=1, Maximum_Qlen=8, Limit_Qlen=255 total send_pkt=284762, discard_pkt=5671 CSW, from NIF0/Line36-47 to PSU1 (inbound) Max_Queue=4 Priority(Queue)=1, Qlen=0, Maximum_Qlen=0, Limit_Qlen=255 Priority(Queue)=2, Qlen=0, Maximum_Qlen=0, Limit_Qlen=255 Priority(Queue)=3, Qlen=0, Maximum_Qlen=0, Limit_Qlen=255 Priority(Queue)=4, Qlen=0, Maximum_Qlen=1, Limit_Qlen=255 total send_pkt=283762, discard_pkt=2735 >- NIF-CSWキュー(multicast指定時)を表示します。NIFから受信しCSW経由でマルチキャスト中継するための優先度キューごとの統計情報を表示します。
図7-38 NIF-CSWキュー(multicast指定時)統計情報
> show qos queueing nif 0 to-csw multicast CSW, from NIF0 to multicast (inbound) Max_Queue=4 Priority(Queue)=1, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 Priority(Queue)=2, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 Priority(Queue)=3, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 Priority(Queue)=4, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 total send_pkt=2834762, discard_pkt=5383 >図7-39 NIF-CSWキュー(multicast指定時)統計情報（S22-10G4RX，S33-10G4RXだけ）
> show qos queueing nif 0 to-csw multicast CSW, from NIF0/Line0 to multicast (inbound) Max_Queue=4 Priority(Queue)=1, Qlen=0, Maximum_Qlen=1, Limit_Qlen=255 Priority(Queue)=2, Qlen=0, Maximum_Qlen=2, Limit_Qlen=255 Priority(Queue)=3, Qlen=0, Maximum_Qlen=5, Limit_Qlen=255 Priority(Queue)=4, Qlen=1, Maximum_Qlen=8, Limit_Qlen=255 total send_pkt=834762, discard_pkt=5313 CSW, from NIF0/Line1 to multicast (inbound) Max_Queue=4 Priority(Queue)=1, Qlen=0, Maximum_Qlen=1, Limit_Qlen=255 Priority(Queue)=2, Qlen=0, Maximum_Qlen=1, Limit_Qlen=255 Priority(Queue)=3, Qlen=1, Maximum_Qlen=2, Limit_Qlen=255 Priority(Queue)=4, Qlen=2, Maximum_Qlen=5, Limit_Qlen=255 total send_pkt=234762, discard_pkt=1383 CSW, from NIF0/Line2 to multicast (inbound) Max_Queue=4 Priority(Queue)=1, Qlen=0, Maximum_Qlen=0, Limit_Qlen=255 Priority(Queue)=2, Qlen=0, Maximum_Qlen=1, Limit_Qlen=255 Priority(Queue)=3, Qlen=0, Maximum_Qlen=2, Limit_Qlen=255 Priority(Queue)=4, Qlen=3, Maximum_Qlen=8, Limit_Qlen=255 total send_pkt=284762, discard_pkt=5671 CSW, from NIF0/Line3 to multicast (inbound) Max_Queue=4 Priority(Queue)=1, Qlen=0, Maximum_Qlen=0, Limit_Qlen=255 Priority(Queue)=2, Qlen=0, Maximum_Qlen=0, Limit_Qlen=255 Priority(Queue)=3, Qlen=0, Maximum_Qlen=0, Limit_Qlen=255 Priority(Queue)=4, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 total send_pkt=283762, discard_pkt=2735 >図7-40 NIF-CSWキュー(multicast指定時)統計情報（S12-1G48S，S12-1G48Tだけ）
> show qos queueing nif 0 to-csw multicast CSW, from NIF0/Line0-11 to multicast (inbound) Max_Queue=4 Priority(Queue)=1, Qlen=0, Maximum_Qlen=1, Limit_Qlen=255 Priority(Queue)=2, Qlen=0, Maximum_Qlen=2, Limit_Qlen=255 Priority(Queue)=3, Qlen=0, Maximum_Qlen=5, Limit_Qlen=255 Priority(Queue)=4, Qlen=1, Maximum_Qlen=8, Limit_Qlen=255 total send_pkt=834762, discard_pkt=5313 CSW, from NIF0/Line12-23 to multicast (inbound) Max_Queue=4 Priority(Queue)=1, Qlen=0, Maximum_Qlen=1, Limit_Qlen=255 Priority(Queue)=2, Qlen=0, Maximum_Qlen=1, Limit_Qlen=255 Priority(Queue)=3, Qlen=1, Maximum_Qlen=2, Limit_Qlen=255 Priority(Queue)=4, Qlen=2, Maximum_Qlen=5, Limit_Qlen=255 total send_pkt=234762, discard_pkt=1383 CSW, from NIF0/Line24-35 to multicast (inbound) Max_Queue=4 Priority(Queue)=1, Qlen=0, Maximum_Qlen=0, Limit_Qlen=255 Priority(Queue)=2, Qlen=0, Maximum_Qlen=1, Limit_Qlen=255 Priority(Queue)=3, Qlen=0, Maximum_Qlen=2, Limit_Qlen=255 Priority(Queue)=4, Qlen=3, Maximum_Qlen=8, Limit_Qlen=255 total send_pkt=284762, discard_pkt=5671 CSW, from NIF0/Line36-47 to multicast (inbound) Max_Queue=4 Priority(Queue)=1, Qlen=0, Maximum_Qlen=0, Limit_Qlen=255 Priority(Queue)=2, Qlen=0, Maximum_Qlen=0, Limit_Qlen=255 Priority(Queue)=3, Qlen=0, Maximum_Qlen=0, Limit_Qlen=255 Priority(Queue)=4, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 total send_pkt=283762, discard_pkt=2735 >- from-CSWキューを表示します。クロスバースイッチからNIF番号0のNIFで受信するための優先度キューごとの統計情報を表示します。
図7-41 from-CSWキュー統計情報(NE1GSHP-8Sだけ)
> show qos queueing nif 0 from-csw NIF0 (from CSW, outbound) Max_Queue=4 Priority(Queue)=1, Qlen=0, Maximum_Qlen=0, Limit_Qlen=127 send_pkt discard_pkt send_byte discard_byte total 0 0 - - Priority(Queue)=2, Qlen=0, Maximum_Qlen=2, Limit_Qlen=127 send_pkt discard_pkt send_byte discard_byte total 2564 0 - - Priority(Queue)=3, Qlen=2, Maximum_Qlen=126, Limit_Qlen=127 send_pkt discard_pkt send_byte discard_byte total 2825665 6618 - - Priority(Queue)=4, Qlen=0, Maximum_Qlen=2, Limit_Qlen=127 send_pkt discard_pkt send_byte discard_byte total 6533 0 - - >
- 注 統計カウンタの存在しない項目は「-」表示となります。
- NIF-Lineキュー(inbound時)を表示します。入力インタフェースの優先度キューごとの統計情報を表示します。
図7-42 NIF-Lineキュー(inbound時)統計情報(NE1G-48Tだけ)
> show qos queueing nif 0 line 1 inbound NIF0/Line1 (inbound), Rate_limit=1000kbps Max_Queue=1 Priority(Queue)=1, Qlen=1, Maximum_Qlen=2, Limit_Qlen=2047 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k - 2 2564 1581 125.5M - total 9097 1600 126.1M - >- NIF-Lineキュー(outbound時)を表示します。出力インタフェースの優先度キューごとの統計情報を表示します。
図7-43 NIF-Lineキュー(outbound時)統計情報
> show qos queueing nif 0 line 1 NIF0/Line1 (outbound), Rate_limit=1000kbps, Qmode=Priority Max_Queue=8 Priority(Queue)=1, Qlen=1, Maximum_Qlen=2, Limit_Qlen=127 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.5M 60.0k Priority(Queue)=2, Qlen=1, Maximum_Qlen=2, Limit_Qlen=127 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.5M 60.0k : : : Priority(Queue)=8, Qlen=1, Maximum_Qlen=2, Limit_Qlen=127 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.5M 60.0k >図7-44 NIF-Lineキュー(outbound時)(ディストリビューションキュー)統計情報(NE1GSHP-4S，NE1GSHP-8Sだけ)
> show qos queueing nif 0 line 1 NIF0/Line1 (outbound) Max_Queue=4 Priority(Queue)=1, Qlen=0, Maximum_Qlen=0, Limit_Qlen=4095 Discard send_pkt discard_pkt send_byte discard_byte 1 0 0 0 0 2 0 0 0 0 3 0 0 0 0 4 0 0 0 0 total 0 0 0 0 Priority(Queue)=2, Qlen=0, Maximum_Qlen=2, Limit_Qlen=4095 Discard send_pkt discard_pkt send_byte discard_byte 1 2564 0 125.5M 0 2 0 0 0 0 3 0 0 0 0 4 0 0 0 0 total 2564 0 125.5M 0 Priority(Queue)=3, Qlen=2, Maximum_Qlen=4094, Limit_Qlen=4095 Discard send_pkt discard_pkt send_byte discard_byte 1 2256877 1235 5433.2k 10.0k 2 568788 2548 255.0k 20.0k 3 0 0 0 0 4 0 0 0 0 total 2825665 3783 5433.5M 30.0k Priority(Queue)=4, Qlen=0, Maximum_Qlen=2, Limit_Qlen=4095 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 0 533.0k 0 2 0 0 0 0 3 0 0 0 0 4 0 0 0 0 total 6533 0 533.0k 0 >
- 注 Qlen，Maximum_Qlen，Limit_Qlenについては，NIF単位での値となるため，同一NIFの全Lineで同じ値を表示します。
図7-45 NIF-Lineキュー(outbound時)統計情報（NE1G-48Tだけ）
> show qos queueing nif 0 line 1 NIF0/Line1 (outbound), Rate_limit=10000kbps, Qmode=Priority Max_Queue=8 Priority(Queue)=1, Qlen=0, Maximum_Qlen=0, Limit_Qlen=255 Discard send_pkt discard_pkt send_byte discard_byte 1 0 0 0 0 2 0 0 0 0 total 0 0 0 0 Priority(Queue)=2, Qlen=0, Maximum_Qlen=2, Limit_Qlen=4095 Discard send_pkt discard_pkt send_byte discard_byte 1 2564 0 125.5M 0 2 0 0 0 0 total 2564 0 125.5M 0 : : : Priority(Queue)=8, Qlen=0, Maximum_Qlen=2, Limit_Qlen=255 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 0 533.0M 0 2 0 0 0 0 total 6533 0 533.0M 0 >- NIF-Lineディストリビューション送信キュー(outbound時)を表示します。当該インタフェースを収容するディストリビューション送信キューにおける優先度キューごとの統計情報を表示します。
図7-46 NIF-Lineディストリビューション送信キュー(outbound時)統計情報（NE1G-48Tだけ）
> show qos queueing nif 0 line 1 common NIF0/Line0-7 (Common_Queue, outbound) Max_Queue=8 Priority(Queue)=1 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.6M 60.0k Priority(Queue)=2 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.5M 60.0k Priority(Queue)=3 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.5M 60.0k Priority(Queue)=4 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.5M 60.0k : : Priority(Queue)=8 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.5M 60.0k >- NIF-CPキューを表示します。NIFからCPへ中継するための出力優先度キューごとの統計情報を表示します。
図7-47 NIF-CPキュー統計情報
> show qos queueing nif 0 to-cp CSW, from NIF0 to CP (inbound) Max_Queue=4 Priority(Queue)=1, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 Priority(Queue)=2, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 Priority(Queue)=3, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 Priority(Queue)=4, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 total send_pkt=2834762, discard_pkt=5383 >図7-48 NIF-CPキュー統計情報(S22-10G4RX，S33-10G4RXだけ)
> show qos queueing nif 0 to-cp CSW, from NIF0/Line0 to CP (inbound) Max_Queue=4 Priority(Queue)=1, Qlen=0, Maximum_Qlen=0, Limit_Qlen=255 Priority(Queue)=2, Qlen=0, Maximum_Qlen=0, Limit_Qlen=255 Priority(Queue)=3, Qlen=0, Maximum_Qlen=1, Limit_Qlen=255 Priority(Queue)=4, Qlen=1, Maximum_Qlen=5, Limit_Qlen=255 total send_pkt=834762, discard_pkt=5313 CSW, from NIF0/Line1 to CP (inbound) Max_Queue=4 Priority(Queue)=1, Qlen=0, Maximum_Qlen=0, Limit_Qlen=255 Priority(Queue)=2, Qlen=0, Maximum_Qlen=1, Limit_Qlen=255 Priority(Queue)=3, Qlen=1, Maximum_Qlen=3, Limit_Qlen=255 Priority(Queue)=4, Qlen=1, Maximum_Qlen=9, Limit_Qlen=255 total send_pkt=134762, discard_pkt=1713 CSW, from NIF0/Line2 to CP (inbound) Max_Queue=4 Priority(Queue)=1, Qlen=0, Maximum_Qlen=0, Limit_Qlen=255 Priority(Queue)=2, Qlen=0, Maximum_Qlen=0, Limit_Qlen=255 Priority(Queue)=3, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 Priority(Queue)=4, Qlen=3, Maximum_Qlen=7, Limit_Qlen=255 total send_pkt=244762, discard_pkt=3143 CSW, from NIF0/Line3 to CP (inbound) Max_Queue=4 Priority(Queue)=1, Qlen=0, Maximum_Qlen=1, Limit_Qlen=255 Priority(Queue)=2, Qlen=0, Maximum_Qlen=2, Limit_Qlen=255 Priority(Queue)=3, Qlen=1, Maximum_Qlen=5, Limit_Qlen=255 Priority(Queue)=4, Qlen=5, Maximum_Qlen=9, Limit_Qlen=255 total send_pkt=278347, discard_pkt=1369 >図7-49 NIF-CPキュー統計情報（S12-1G48S,S12-1G48Tだけ）
> show qos queueing nif 0 to-cp CSW, from NIF0/Line0-11 to CP (inbound) Max_Queue=4 Priority(Queue)=1, Qlen=0, Maximum_Qlen=0, Limit_Qlen=255 Priority(Queue)=2, Qlen=0, Maximum_Qlen=0, Limit_Qlen=255 Priority(Queue)=3, Qlen=0, Maximum_Qlen=1, Limit_Qlen=255 Priority(Queue)=4, Qlen=1, Maximum_Qlen=5, Limit_Qlen=255 total send_pkt=834762, discard_pkt=5313 CSW, from NIF0/Line12-23 to CP (inbound) Max_Queue=4 Priority(Queue)=1, Qlen=0, Maximum_Qlen=0, Limit_Qlen=255 Priority(Queue)=2, Qlen=0, Maximum_Qlen=1, Limit_Qlen=255 Priority(Queue)=3, Qlen=1, Maximum_Qlen=3, Limit_Qlen=255 Priority(Queue)=4, Qlen=1, Maximum_Qlen=9, Limit_Qlen=255 total send_pkt=134762, discard_pkt=1713 CSW, from NIF0/Line24-35 to CP (inbound) Max_Queue=4 Priority(Queue)=1, Qlen=0, Maximum_Qlen=0, Limit_Qlen=255 Priority(Queue)=2, Qlen=0, Maximum_Qlen=0, Limit_Qlen=255 Priority(Queue)=3, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 Priority(Queue)=4, Qlen=3, Maximum_Qlen=7, Limit_Qlen=255 total send_pkt=244762, discard_pkt=3143 CSW, from NIF0/Line36-47 to CP (inbound) Max_Queue=4 Priority(Queue)=1, Qlen=0, Maximum_Qlen=1, Limit_Qlen=255 Priority(Queue)=2, Qlen=0, Maximum_Qlen=2, Limit_Qlen=255 Priority(Queue)=3, Qlen=1, Maximum_Qlen=5, Limit_Qlen=255 Priority(Queue)=4, Qlen=5, Maximum_Qlen=9, Limit_Qlen=255 total send_pkt=278347, discard_pkt=1369 >- CP受信キューを表示します。NIFから受信しCPへ送信するための受信キューの統計情報を表示します。
図7-50 CP受信キュー統計情報
> show qos queueing cp from-nif CP input (from CSW, inbound) Max_Queue=4 Priority(Queue)=1, Qlen=0, Maximum_Qlen=0, Limit_Qlen=4095 Priority(Queue)=2, Qlen=0, Maximum_Qlen=0, Limit_Qlen=4095 Priority(Queue)=3, Qlen=0, Maximum_Qlen=0, Limit_Qlen=4095 Priority(Queue)=4, Qlen=0, Maximum_Qlen=2, Limit_Qlen=4095 send_pkt discard_pkt send_byte discard_byte total 6 0 836 - >- CP送信キューを表示します。CPからRMへ送信するための送信キューの統計情報を表示します。
図7-51 CP送信キュー統計情報
> show qos queueing cp to-rm CP output (to RM, inbound) Max_Queue=4 Priority(Queue)=1, Qlen=1, Maximum_Qlen= - send_pkt discard_pkt send_byte discard_byte total 0 - 0 - Priority(Queue)=2, Qlen=1, Maximum_Qlen= - send_pkt discard_pkt send_byte discard_byte total 0 - 0 - Priority(Queue)=3, Qlen=0, Maximum_Qlen= - total 34762 - 68.2M - Priority(Queue)=4, Qlen=0, Maximum_Qlen= - total 2834762 - 5559.6M - >
- 注 統計カウンタの存在しない項目は「-」表示となります。
- RMキューを表示します。RMからCPへ送信するための出力優先度キューごとの統計情報を表示します。
図7-52 RMキュー統計情報
> show qos queueing rm RM output (to CP, outbound) Max_Queue=4 Priority(Queue)=1, Qlen=1, Maximum_Qlen= - send_pkt discard_pkt send_byte discard_byte total 0 - 0 - Priority(Queue)=2, Qlen=1, Maximum_Qlen= - send_pkt discard_pkt send_byte discard_byte total 0 - 0 - Priority(Queue)=3, Qlen=0, Maximum_Qlen= - send_pkt discard_pkt send_byte discard_byte total 34762 - 68.2M - Priority(Queue)=4, Qlen=0, Maximum_Qlen= - send_pkt discard_pkt send_byte discard_byte total 2834762 - 5559.6M - >
- 注 統計カウンタの存在しない項目は「-」表示となります。
- NIF-PSUキュー(inbound時)を表示します。
図7-53 NIF-PSUキュー(inbound時)統計情報
> show qos queueing nif 0 to-psu inbound NIF0 to PSU0 (from CSW, inbound) Max_Queue=8 Priority(Queue)=1, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 2834762 5559553 - - Priority(Queue)=2, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 2834762 5559553 - - Priority(Queue)=3, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 2834762 5559553 - - Priority(Queue)=4, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 2834762 5559553 - - Priority(Queue)=5, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 2834762 5559553 - - Priority(Queue)=6, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 2834762 5559553 - - Priority(Queue)=7, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 2834762 5559553 - - Priority(Queue)=8, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 2834762 5559553 - - >図7-54 NIF-PSUキュー(inbound時)統計情報(S22-10G4RX，S33-10G4RXだけ)
> show qos queueing nif 0 to-psu inbound NIF0/Line0 to PSU0 (from CSW, inbound) Max_Queue=8 Priority(Queue)=1, Qlen=0, Maximum_Qlen=1, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 762 553 - - Priority(Queue)=2, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 4762 9553 - - : : : Priority(Queue)=8, Qlen=0, Maximum_Qlen=21, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 8341762 1559553 - - NIF0/Line1 to PSU0 (from CSW, inbound) Max_Queue=8 Priority(Queue)=1, Qlen=0, Maximum_Qlen=1, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 283 9553 - - Priority(Queue)=2, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 2834 553 - - : : : Priority(Queue)=8, Qlen=0, Maximum_Qlen=10, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 1834762 359553 - - NIF0/Line2 to PSU0 (from CSW, inbound) Max_Queue=8 Priority(Queue)=1, Qlen=0, Maximum_Qlen=1, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 762 359553 - - Priority(Queue)=2, Qlen=0, Maximum_Qlen=1, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 3462 9553 - - : : : Priority(Queue)=8, Qlen=2, Maximum_Qlen=13, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 8134762 5519553 - - NIF0/Line3 to PSU0 (from CSW, inbound) Max_Queue=8 Priority(Queue)=1, Qlen=0, Maximum_Qlen=1, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 1752 5519553 - - Priority(Queue)=2, Qlen=0, Maximum_Qlen=1, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 1349 359553 - - : : : Priority(Queue)=8, Qlen=3, Maximum_Qlen=11, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 9834762 617953 - - >図7-55 NIF-PSUキュー(inbound時)統計情報(S12-1G48S，S12-1G48Tだけ)
> show qos queueing nif 0 to-psu inbound NIF0/Line0-11 to PSU0 (from CSW, inbound) Max_Queue=8 Priority(Queue)=1, Qlen=0, Maximum_Qlen=1, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 762 553 - - Priority(Queue)=2, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 4762 9553 - - : : : Priority(Queue)=8, Qlen=0, Maximum_Qlen=21, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 8341762 1559553 - - NIF0/Line12-23 to PSU0 (from CSW, inbound) Max_Queue=8 Priority(Queue)=1, Qlen=0, Maximum_Qlen=1, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 283 9553 - - Priority(Queue)=2, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 2834 553 - - : : : Priority(Queue)=8, Qlen=0, Maximum_Qlen=10, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 1834762 359553 - - NIF0/Line24-25 to PSU0 (from CSW, inbound) Max_Queue=8 Priority(Queue)=1, Qlen=0, Maximum_Qlen=1, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 762 359553 - - Priority(Queue)=2, Qlen=0, Maximum_Qlen=1, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 3462 9553 - - : : : Priority(Queue)=8, Qlen=2, Maximum_Qlen=13, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 8134762 5519553 - - NIF0/Line36-47 to PSU0 (from CSW, inbound) Max_Queue=8 Priority(Queue)=1, Qlen=0, Maximum_Qlen=1, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 1752 5519553 - - Priority(Queue)=2, Qlen=0, Maximum_Qlen=1, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 1349 359553 - - : : : Priority(Queue)=8, Qlen=3, Maximum_Qlen=11, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 9834762 617953 - - >- NIF-PSUキュー(outbound時)を表示します。
図7-56 NIF-PSUキュー(outbound時)統計情報
> show qos queueing nif 0 to-psu outbound NIF0 to PSU0 (from CSW, outbound) Max_Queue=4 Priority(Queue)=1, Qlen=1, Maximum_Qlen=2, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.6M 60.0k Priority(Queue)=2, Qlen=1, Maximum_Qlen=2, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.6M 60.0k Priority(Queue)=3, Qlen=1, Maximum_Qlen=2, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.6M 60.0k Priority(Queue)=4, Qlen=1, Maximum_Qlen=2, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.6M 60.0k >図7-57 NIF-PSUキュー(outbound時)統計情報(S22-10G4RX，S33-10G4RXだけ)
> show qos queueing nif 0 to-psu outbound NIF0/Line0 to PSU0 (from CSW, outbound) Max_Queue=4 Priority(Queue)=1, Qlen=0, Maximum_Qlen=0, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 0 0 0 0 2 0 0 0 0 3 0 0 0 0 4 0 0 0 0 total 0 0 0 0 Priority(Queue)=2, Qlen=1, Maximum_Qlen=2, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 2564 0 125.5M 0 2 0 0 0 0 3 0 0 0 0 4 0 0 0 0 total 2564 0 125.5M 0 Priority(Queue)=3, Qlen=2, Maximum_Qlen=7, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 2256877 1235 5433.2M 10.0k 2 568788 2548 255.0k 20.0k 3 0 0 0 0 4 0 0 0 0 total 2825665 3783 5433.5M 30.0k Priority(Queue)=4, Qlen=0, Maximum_Qlen=1, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 0 533.0k 0 2 0 0 0 0 3 0 0 0 0 4 0 0 0 0 total 6533 0 533.0k 0 NIF0/Line1 to PSU0 (from CSW, outbound) Max_Queue=4 Priority(Queue)=1, Qlen=0, Maximum_Qlen=1, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 0 533.0k 0 2 0 0 0 0 3 0 0 0 0 4 0 0 0 0 total 6533 0 533.0k 0 Priority(Queue)=2, Qlen=0, Maximum_Qlen=0, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 0 0 0 0 2 0 0 0 0 3 0 0 0 0 4 0 0 0 0 total 0 0 0 0 Priority(Queue)=3, Qlen=1, Maximum_Qlen=2, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 2564 0 125.5M 0 2 0 0 0 0 3 0 0 0 0 4 0 0 0 0 total 2564 0 125.5M 0 Priority(Queue)=4, Qlen=2, Maximum_Qlen=7, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 2256877 1235 5433.2M 10.0k 2 568788 2548 255.0k 20.0k 3 0 0 0 0 4 0 0 0 0 total 2825665 3783 5433.5M 30.0k NIF0/Line2 to PSU0 (from CSW, outbound) Max_Queue=4 Priority(Queue)=1, Qlen=2, Maximum_Qlen=7, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 2256877 1235 5433.2M 10.0k 2 568788 2548 255.0k 20.0k 3 0 0 0 0 4 0 0 0 0 total 2825665 3783 5433.5M 30.0k Priority(Queue)=2, Qlen=0, Maximum_Qlen=1, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 0 533.0k 0 2 0 0 0 0 3 0 0 0 0 4 0 0 0 0 total 6533 0 533.0k 0 Priority(Queue)=3, Qlen=0, Maximum_Qlen=0, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 0 0 0 0 2 0 0 0 0 3 0 0 0 0 4 0 0 0 0 total 0 0 0 0 Priority(Queue)=4, Qlen=1, Maximum_Qlen=2, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 2564 0 125.5M 0 2 0 0 0 0 3 0 0 0 0 4 0 0 0 0 total 2564 0 125.5M 0 NIF0/Line3 to PSU0 (from CSW, outbound) Max_Queue=4 Priority(Queue)=1, Qlen=1, Maximum_Qlen=2, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 2564 0 125.5M 0 2 0 0 0 0 3 0 0 0 0 4 0 0 0 0 total 2564 0 125.5M 0 Priority(Queue)=2, Qlen=2, Maximum_Qlen=7, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 2256877 1235 5433.2M 10.0k 2 568788 2548 255.0k 20.0k 3 0 0 0 0 4 0 0 0 0 total 2825665 3783 5433.5M 30.0k Priority(Queue)=3, Qlen=0, Maximum_Qlen=1, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 0 533.0k 0 2 0 0 0 0 3 0 0 0 0 4 0 0 0 0 total 6533 0 533.0k 0 Priority(Queue)=4, Qlen=0, Maximum_Qlen=0, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 0 0 0 0 2 0 0 0 0 3 0 0 0 0 4 0 0 0 0 total 0 0 0 0 >図7-58 NIF-PSUキュー(outbound時)統計情報(S12-1G48S，S12-1G48Tだけ)
> show qos queueing nif 0 to-psu outbound NIF0/Line0-11 to PSU0 (from CSW, outbound) Max_Queue=4 Priority(Queue)=1, Qlen=0, Maximum_Qlen=0, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 0 0 0 0 2 0 0 0 0 3 0 0 0 0 4 0 0 0 0 total 0 0 0 0 Priority(Queue)=2, Qlen=1, Maximum_Qlen=2, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 2564 0 125.5M 0 2 0 0 0 0 3 0 0 0 0 4 0 0 0 0 total 2564 0 125.5M 0 Priority(Queue)=3, Qlen=2, Maximum_Qlen=7, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 2256877 1235 5433.2M 10.0k 2 568788 2548 255.0k 20.0k 3 0 0 0 0 4 0 0 0 0 total 2825665 3783 5433.5M 30.0k Priority(Queue)=4, Qlen=0, Maximum_Qlen=1, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 0 533.0k 0 2 0 0 0 0 3 0 0 0 0 4 0 0 0 0 total 6533 0 533.0k 0 NIF0/Line12-23 to PSU0 (from CSW, outbound) Max_Queue=4 Priority(Queue)=1, Qlen=0, Maximum_Qlen=1, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 0 533.0k 0 2 0 0 0 0 3 0 0 0 0 4 0 0 0 0 total 6533 0 533.0k 0 Priority(Queue)=2, Qlen=0, Maximum_Qlen=0, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 0 0 0 0 2 0 0 0 0 3 0 0 0 0 4 0 0 0 0 total 0 0 0 0 Priority(Queue)=3, Qlen=1, Maximum_Qlen=2, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 2564 0 125.5M 0 2 0 0 0 0 3 0 0 0 0 4 0 0 0 0 total 2564 0 125.5M 0 Priority(Queue)=4, Qlen=2, Maximum_Qlen=7, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 2256877 1235 5433.2M 10.0k 2 568788 2548 255.0k 20.0k 3 0 0 0 0 4 0 0 0 0 total 2825665 3783 5433.5M 30.0k NIF0/Line24-35 to PSU0 (from CSW, outbound) Max_Queue=4 Priority(Queue)=1, Qlen=2, Maximum_Qlen=7, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 2256877 1235 5433.2M 10.0k 2 568788 2548 255.0k 20.0k 3 0 0 0 0 4 0 0 0 0 total 2825665 3783 5433.5M 30.0k Priority(Queue)=2, Qlen=0, Maximum_Qlen=1, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 0 533.0k 0 2 0 0 0 0 3 0 0 0 0 4 0 0 0 0 total 6533 0 533.0k 0 Priority(Queue)=3, Qlen=0, Maximum_Qlen=0, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 0 0 0 0 2 0 0 0 0 3 0 0 0 0 4 0 0 0 0 total 0 0 0 0 Priority(Queue)=4, Qlen=1, Maximum_Qlen=2, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 2564 0 125.5M 0 2 0 0 0 0 3 0 0 0 0 4 0 0 0 0 total 2564 0 125.5M 0 NIF0/Line36-47 to PSU0 (from CSW, outbound) Max_Queue=4 Priority(Queue)=1, Qlen=1, Maximum_Qlen=2, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 2564 0 125.5M 0 2 0 0 0 0 3 0 0 0 0 4 0 0 0 0 total 2564 0 125.5M 0 Priority(Queue)=2, Qlen=2, Maximum_Qlen=7, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 2256877 1235 5433.2M 10.0k 2 568788 2548 255.0k 20.0k 3 0 0 0 0 4 0 0 0 0 total 2825665 3783 5433.5M 30.0k Priority(Queue)=3, Qlen=0, Maximum_Qlen=1, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 6553 0 533.0k 0 2 0 0 0 0 3 0 0 0 0 4 0 0 0 0 total 6553 0 533.0k 0 Priority(Queue)=4, Qlen=0, Maximum_Qlen=0, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 0 0 0 0 2 0 0 0 0 3 0 0 0 0 4 0 0 0 0 total 0 0 0 0 >
［表示説明］
表7-7 インタフェース情報表示
表示項目 表示内容 NIF/Line NIF番号/Line番号 Rate_limit ラインごとの帯域
コンフィグレーションでQoSインタフェース情報に設定したポート帯域制御の値を表示します。ポート帯域制御未設定時の表示内容は以下のとおりです。
- auto_negotiation未解決(解決中を含む)：10000kbps
- 回線速度認識済み(コンフィグレーションによる回線速度指定を含む)：当該回線の回線速度
Qmode 優先制御のモード Max_Queue キュー(出力優先度)番号最大値 Common_Queue 当該インタフェースを収容するディストリビューション送信キュー Priority(Queue) 出力優先度 Discard キューイング優先度 send_pkt 送信キューに積んだパケット数(単位表記Gは109) discard_pkt 廃棄したパケット数(単位表記Gは109) send_byte 送信キューに積んだパケットのバイト数(単位表記kは103，Mは106，Gは109)
- イーサネット：MACヘッダを含む(FCSは含まない)
- POS：PPPヘッダを含む(FCSは含まない)
discard_byte 廃棄したバイト数(単位表記kは103，Mは106，Gは109) total 各項目の合計 Qlen キューごとのフレームバッファ使用数(フレームバッファ1個の大きさは約1kバイト) Maximum_Qlen キューごとのフレームバッファ過去最大使用数 Limit_Qlen 出力優先度キュー長の限界値
［ユーザ通信への影響］
なし
［応答メッセージ］
表7-8 show qos queueingコマンドのメッセージ一覧
メッセージ 内容 Can't execute this command in standby BCU. このコマンドは待機系BCU上では実行できません。 Disconnected CP. CPが稼働中ではないため実行できません。 Disconnected NIF -- <NIF No.>. NIFが未実装です。
<NIF No.> NIF番号Disconnected or no configuration Line <Line No.>. 指定LINEは未定義または未実装です。
<Line No.> LINE番号Illegal PSU -- <PSU No.>. 指定PSU番号が不正です。
<PSU No.> PSU番号Illegal NIF -- <NIF No.>. 指定NIF番号が不正です。
<NIF No.> NIF番号Illegal QUEUE -- <Queue No.>. 指定キュー番号が不正です。
<Queue No.> Queue番号No support parameter -- <parameter>. 指定したNIFで指定したパラメータはサポートしていません。
<parameter>パラメータNo enough memory. コマンドを実行するための十分なメモリがありません。 Can't execute. コマンドを実行できません。
［注意事項］
- NIF-PSU キュー(outbound時)，およびNIF-Lineキューにおいて，ハードウェアで処理せずソフトウェアが介在するパケットを送信した場合，キューあふれにより廃棄した場合でも，一律送信キューに積んだパケット数，送信キューに積んだパケットのバイト数をカウントします。
- ソフトウェアが介在するパケット：
- 自装置発パケット，ARP未解決パケット，NDP未解決パケット，MTUオーバパケット，ブロードキャストパケットの中継パケット，IPオプション付きパケット，フローfilter・フローQoS機能で複数の拡張ヘッダによりレイヤ4ヘッダが見えないパケット(IPv6)，マルチキャスト経路未解決パケット，マルチキャストでIPカプセル化が必要なパケット
- from-CSWキューのLimit_Qlenについては，下表に示す割合となっています。
これによって，Maximum_Qlenの値がLimit_Qlenに達しない場合にも，discard_pktが更新されることがあります。
表7-9 インタフェース情報表示
コンフィグレーションに設定するfrom-CSWキューのキュー長(Limit_Qlen) ハードウェアで処理するフレーム用の廃棄閾値 ソフトウェアで処理するフレーム用の最小廃棄閾値 128 112 16 256 224 32 512 448 64 1024 896 128 - NIF-Lineキュー(outbound時)およびNIF-Lineディストリビューション送信キュー(outbound時)の統計表示でoutboundパラメータを省略した場合，outboundの統計情報が表示されます。
